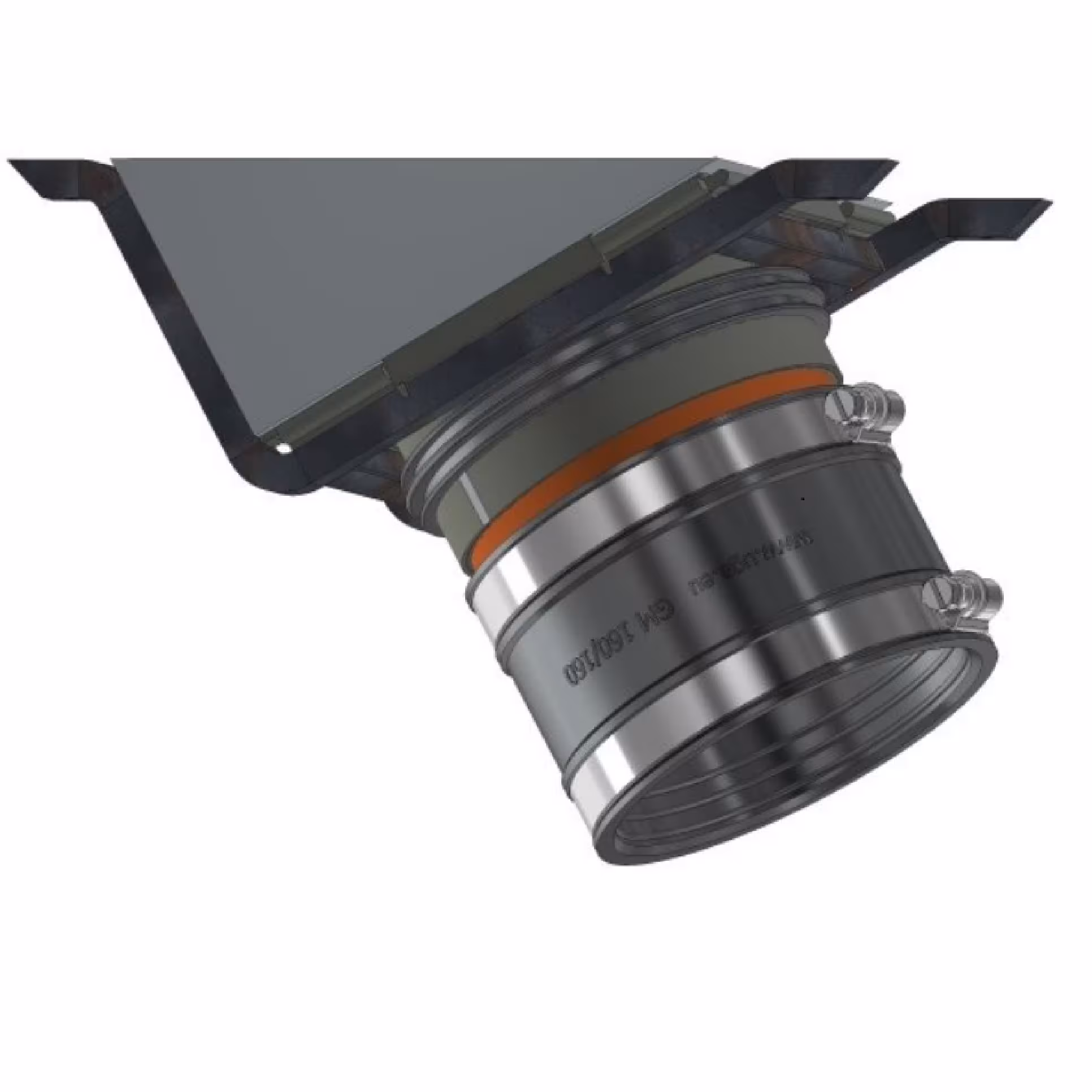

Bajonet enkelvoudige afgeschuinde pakking BKD150-K-S30-MA125/200

Uitvoering: Hoek: 30°; Klembereik: 110 - 125 mm; Lengte: 200 mm; Minimale wanddikte: 350 mm Bajonetsluiting met afgeschuinde enkelvoudige afdichting

met 3-rasterafdichting en aansluitmof met moftechnologie (inclusief waterdrukdichte blindstop BKD-150D). Ideaal voor het geleiden van stijve kabels zonder knikken.

De UGA moftechnologie maakt het mogelijk om alle soorten buizen en slangen aan te sluiten op het BKD 150 systeem. Een latere afdichting is ook mogelijk met de UGA systeeminzetstukken BKD 150 met geïntegreerde bescherming tegen migratie. Na het betonneren is de pakking gas- en drukwaterdicht.

Als geen van deze ontwerpen voor u geschikt is, neem dan contact met ons op via -- Bestellungen@uga.eu -- Wij kunnen u een oplossing op maat bieden tegen een redelijke prijs.

Voordelen

• Snelle en eenvoudige installatie


• Al gas- en drukwaterdicht tijdens installatie dankzij blind deksel


• Permanent betrouwbare afdichting


• Eenzijdige aansluitmogelijkheid voor een groot aantal varianten dankzij op maat gemaakte systeemafdekkingen en systeeminzetstukken


• Voor schuine kabelkanalen vanuit elke richting


• Maakt een optimale buigradius mogelijk bij het invoeren en afdichten van kabels of bij het aansluiten van kabelgoten (bijv. KSS150)


• Elastische verbindingsmof met hulstechnologie voor het aansluiten van beschermslang en kabelbeschermingssystemen


• Stalen onderframe met nagelgaten


• Kant-en-klare levering met polystyreen wig voor installatie vlak met de bekisting

Technische details

• Waterdicht tot 0,5 bar


• hartafstand: 210 mm


• Voor gebruik in nog te bouwen constructies in waterdichte betonconstructies (witte tank), belastingsklasse 1 en 2


• Bij enkelvoudige schuine afdichtingspakkingen moet de inbouwrichting worden aangegeven


• De minimale betondekking van 200 mm volgens de waterdichtheidsrichtlijn (informatieblad H10) wordt alleen bereikt met het schuine afdichtingspakket BKD150-K-S30 vanaf een wanddikte van 350 mm (S45 - 400 mm)


• Pakketvorming alleen in één rij mogelijk


• Installatierichting moet worden opgegeven

Materiaalspecificaties:

Pakking (ABS), 3-ribbige pakking (TPE), tussenpijp (PVC), afdichtingsdeksel (ABS) met afdichtingslip (TPE), polystyreen wig, onderframe (staal S235YR, voorheen St 37), kraag (EPDM), klembanden (V2A)
