Futterrohre

Ausführung: Innendurchmesser: 200mm; Oberlänge: 80mmVorbauflansch zum nachträglichen Anbau mit 10 mm Zulage. Produkt ist nur in geteilter Ausführung verfügbar, heißt Kabel und Rohre können schon vor Montage verlegt sein. Produkt wird inklusive PE-Deckeln als Schutz vor Dreck und Betonmilch geliefert.Für WU-Beton-Beanspruchungsklasse 1 und 2Flansch umlaufend 60 mm,M8 Senkkopfmaueranker V2A,10 mm EPDM Gummizulagehohe Individualität bei der Anpassung der DurchmesserVorteile und Nutzen:• Produkt für den nachträglichen Anbau• Der Innendurchmesser (A) entspricht exakt dem Nenndurchmesser• Abdichtung durchgeführter Rohre und Kabel erfolgt mit einer Gummi-Press-Dichtung oder einer Ring-Raum-Dichtung (nicht inkl.)• Stahlausführung für hohe statische Belastungen• geeignet zur Abdichtung einer Kernbohrung auf einer Wand oder Decke• Abdichtung auf Bitumendickbeschichtung mit spezieller Dichtmasse möglichTechnische Details:• gas und wasserdicht bis 2,5 bar• Einsatz in vorhandene Bauwerke für Kernbohrungen in WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 mit Sikaflex 11 FC Purform• Mit Dichtmittel Weicon 310 M® Super-Haft für Bitumendickbeschichtungen geeignet (nicht im Sinne der DIN18533)• 10 mm EPDM-Flanschdichtung auf der Wandseite• Flansch umlaufend 60 mm• Auch als geteilte Variante lieferbar bei verlegten Kabeln und RohrenWerkstoffangaben:Metallfutterrohr komplett aus V2A oder V4A, Gummironde aus EPDM, Maueranker aus V2APrüfnachweis:LRQA bis 2,5 bar auf WU-Betonkonstruktion LRQA bis 1 bar mit Schwarzer Wanne

Ausführung: Innendurchmesser: 100mm; Oberlänge: 80mmVorbauflansch zum nachträglichen Anbau mit 10 mm Zulage. Produkt ist nur in geschlossener Ausführung verfügbar, heißt Kabel und Rohre können nur nach Betonage eingezogen werden. Produkt wird inklusive PE-Deckeln als Schutz vor Dreck und Betonmilch geliefert.Für WU-Beton-Beanspruchungsklasse 1 und 2Flansch umlaufend 60 mm,M8 Senkkopfmaueranker V2A,10 mm EPDM Gummizulagehohe Individualität bei der Anpassung der DurchmesserVorteile und Nutzen:• Produkt für den nachträglichen Anbau• Der Innendurchmesser (A) entspricht exakt dem Nenndurchmesser• Abdichtung durchgeführter Rohre und Kabel erfolgt mit einer Gummi-Press-Dichtung oder einer Ring-Raum-Dichtung (nicht inkl.)• Stahlausführung für hohe statische Belastungen• geeignet zur Abdichtung einer Kernbohrung auf einer Wand oder Decke• Abdichtung auf Bitumendickbeschichtung mit spezieller Dichtmasse möglichTechnische Details:• gas und wasserdicht bis 2,5 bar• Einsatz in vorhandene Bauwerke für Kernbohrungen in WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 mit Sikaflex 11 FC Purform• Mit Dichtmittel Weicon 310 M® Super-Haft für Bitumendickbeschichtungen geeignet (nicht im Sinne der DIN18533)• 10 mm EPDM-Flanschdichtung auf der Wandseite• Flansch umlaufend 60 mm• Auch als geteilte Variante lieferbar bei verlegten Kabeln und RohrenWerkstoffangaben:Metallfutterrohr komplett aus V2A oder V4A, Gummironde aus EPDM, Maueranker aus V2APrüfnachweis:LRQA bis 2,5 bar auf WU-Betonkonstruktion LRQA bis 1 bar mit Schwarzer Wanne

Kunststoff Futterrohr mit Dichtlippen

Ausführung: Innendurchmesser: 80 mm; Wandstärke: 500 mm UGA Faserzement-Futterrohr aus asbestfreiem Faserzement. Die Rillen an der Oberfläche verbessern die Verbindung zwischen Futterrohr und Beton. Die für die Abdichtung durchgeführter Kabel und Rohre notwendige Gummi-Press-Dichtungen GPD, muss separat bestellt werden.VorteileEinsatz in noch zu erstellenden Bauwerken oder Bauwerksteilen aus WU-Beton (Weiße Wanne)Der Innendurchmesser entspricht exakt dem Nenndurchmesser homogene Verbindung zum Beton, verstärkt durch die Spezial-Rillung Ausdehnungskoeffizient des Materials entspricht dem von Beton Technische DetailsWasserdicht bis 5 barFür nichtdrückendes und drückendes Wasser Für WU Beton Beanspruchungsklasse 1, 2 und Doppelelementwände geeignet Standartwandstärken bei Ø 80-800 mm 1200 bei Ø 900-1400 mm bei 1000 mm Prüfnachweis:MFPA Leipzig DichtheitsprüfungWerkstoffangaben:Faserzement (asbestfrei)

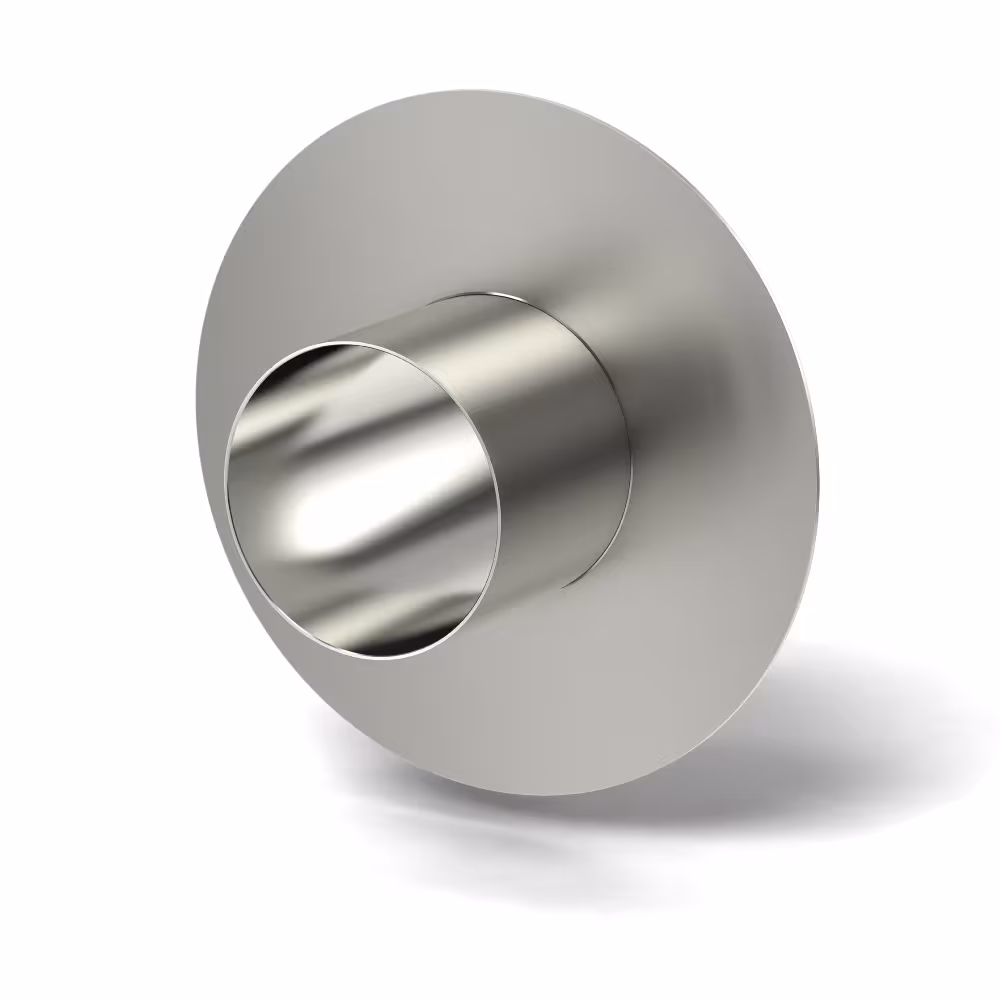

Ausführung: Innendurchmesser: 80 mm; Wandstärke: 300 mmDas UGA Edelstahl-Futterrohr dient zur Gebäudeeinführung, mit Mittelflansch als Wassersperre. Die für die Abdichtung durchgeführter Kabel und Rohre notwendige Gummi-Press-Dichtungen GPD, muss separat bestellt werden.VorteileEinsatz in noch zu erstellenden Bauwerken oder Bauwerksteilen aus WU-Beton (Weiße Wanne)Der Innendurchmesser entspricht exakt dem Nenndurchmesser einfache Montage durch schalungsbündigen Einbau Stahlausführung für hohe statische Belastungen Auslieferung mit zwei PE-Verschlussdeckeln, damit beim Betonieren keine Betonmilch in das Futterrohr dringen kann Technische DetailsGas und wasserdichtFür nichtdrückendes und drückendes Wasser Für WU Beton Beanspruchungsklasse 1 und 2 100 mm umlaufender Mittelflansch aus Stahl Werkstoffangaben:Metallfutterrohr komplett aus V2A, V4A oder verzinkt, Verschlussdeckel aus PE
