Montageschienen & C-Schienen mit Profil 27/18, 28/30, 30/15 und 30/30
Montageschienen in den Profilgrößen 27/18, 28/30, 30/15 und 30/30 sind bewährte C-Schienen für die schnelle und sichere Befestigung von Rohrleitungen, Kabeltrassen und Lüftungskanälen. Sie sind in verzinkter Ausführung sowie in Edelstahl erhältlich und lassen sich mit dem passenden Montagezubehör flexibel kombinieren. Weitere Profile und das komplette Zubehörprogramm finden Sie in der Kategorie Schienensysteme.
Fixotec C-Schienen Systeme 27/18, 28/30 und 38/40
Fixotec C-Schienen Systeme 27/18, 28/30 und 38/40 – C-Profil für Rohrtrassen und TragekonstruktionenWofür wird die C-Montageschiene verwendet?Die Fixotec C-Schienen Systeme 27/18, 28/30 und 38/40 dient zur horizontalen und vertikalen Befestigung von Rohrsträngen sowie zur Herstellung von Traversen, Wandkonsolen, Gestellen und Rahmenkonstruktionen.Welche Vorteile bietet die C-Montageschiene?Langlöcher unterstützen die Ausrichtung bei der Direktmontage.Der Schienenschlitz nimmt Befestigungspunkte und weitere Konstruktionselemente auf.Sendzimirverzinkter Stahl.Worauf ist bei der Auswahl zu achten?Profilgröße müssen zur Schienenkonstruktion und zum anzuschließenden Bauteil passen.Welche technischen Merkmale sind relevant?Profil, Länge und Materialstärke bestimmen die jeweilige Schienenausführung.Technisches MerkmalWertMaterialStahl, verzinktAnwendungenSanitär, Heizung, Klima, Lüftung und ElektroHerstellerFixotec
Inhalt: 4 Meter (3,01 € / 1 Meter)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Fixotec Schienenkonsolen Profil 27/18 und 28/30 verzinkt
Fixotec Schienenkonsolen Profil 27/18 und 28/30 verzinkt – Wandkonsole für auskragende TragekonstruktionenWofür wird die Schienenkonsole verwendet?Die Fixotec Schienenkonsolen Profil 27/18 und 28/30 verzinkt wird an der Wand befestigt und bildet einen Ausleger für Rohrtrassen, Aggregate, Kabelpritschen, Regalträger oder Felgenhalter.Welche Vorteile bietet die Schienenkonsole?Versetzte Langlöcher unterstützen die Ausrichtung bei der Wandmontage.Montagefreundliches Lochmuster im Schienenabschnitt.Robotergeführte Schweißnaht laut Produktdaten.Galvanisch verzinkter Stahl.Worauf ist bei der Auswahl zu achten?Profilgröße 27/18 müssen zur Schienenkonstruktion und zum anzuschließenden Bauteil passen.Welche technischen Merkmale sind relevant?Profilgröße und Auslegerlänge müssen zur Konstruktion und vorgesehenen Last passen.Technisches MerkmalWertProfil27/18MaterialStahl, verzinktAnwendungenRohrtrassen, Aggregate, Kabelpritschen und TragekonstruktionenHerstellerFixotec
Inhalt: 2 Stück (4,72 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Fixotec Schiebemuttern 27/18 und 28/30 schlanke Form
Fixotec Schiebemuttern 27/18 und 28/30 schlanke Form – Schiebemutter für Abhängungen an MontageschienenWofür wird die Schiebemutter verwendet?Die Fixotec Schiebemuttern 27/18 und 28/30 schlanke Form befestigt Gewindestangen und Gewindestifte in Montageschienen oder Schienenkonsolen und lässt sich im Schienenschlitz nachträglich ausrichten.Welche Vorteile bietet die Schiebemutter?Für Profile 27/18 und 28/30.Nachträgliche Ausrichtung im Schienenschlitz.Galvanisch verzinkter Stahl.Schlanke Bauform.Worauf ist bei der Auswahl zu achten?Profilgröße müssen zur Schienenkonstruktion und zum anzuschließenden Bauteil passen.Welche technischen Merkmale sind relevant?Das Innengewinde nimmt die passende Gewindestange oder den Gewindestift auf.Technisches MerkmalWertProfile27/18 und 28/30GewindeM8MaterialStahl, verzinktAnwendungenSanitär-, Heizungs- und TragekonstruktionenHerstellerFixotec
Inhalt: 100 Stück (0,09 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Fixotec Schiebemutter für Profil 27/18 und 28/30 M8 Edelstahl (V4A) - 10 Stück
Fixotec Schiebemutter für Profil 27/18 und 28/30 M8 Edelstahl (V4A) - 10 Stück – Edelstahl-Schiebemutter für MontageschienenWofür wird die Schiebemutter verwendet?Die Fixotec Schiebemutter für Profil 27/18 und 28/30 M8 Edelstahl (V4A) - 10 Stück befestigt Gewindestangen oder Gewindestifte in Montageschienen und Schienenkonsolen und lässt sich nachträglich im Schienenschlitz ausrichten.Welche Vorteile bietet die Schiebemutter?Gewinde M8.Nachträgliche Ausrichtung im Schienenschlitz.Edelstahl V4A für den Außenbereich.Hohe Passgenauigkeit.Worauf ist bei der Auswahl zu achten?Profilzuordnung 27/18 und 28/30, Gewinde M8 und Werkstoff müssen zur Schienenkonstruktion und zum Montageort passen.Welche technischen Merkmale sind relevant?Die Schiebemutter wird im Schienenschlitz positioniert und nimmt die passende Gewindestange auf.Technisches MerkmalWertProfile27/18 und 28/30GewindeM8MaterialEdelstahl A4 / V4AAnwendungenProfile 27/18 und 28/30, Außenbereich und korrosionsbeanspruchte MontagenHerstellerFixotec
Inhalt: 10 Stück (1,16 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen

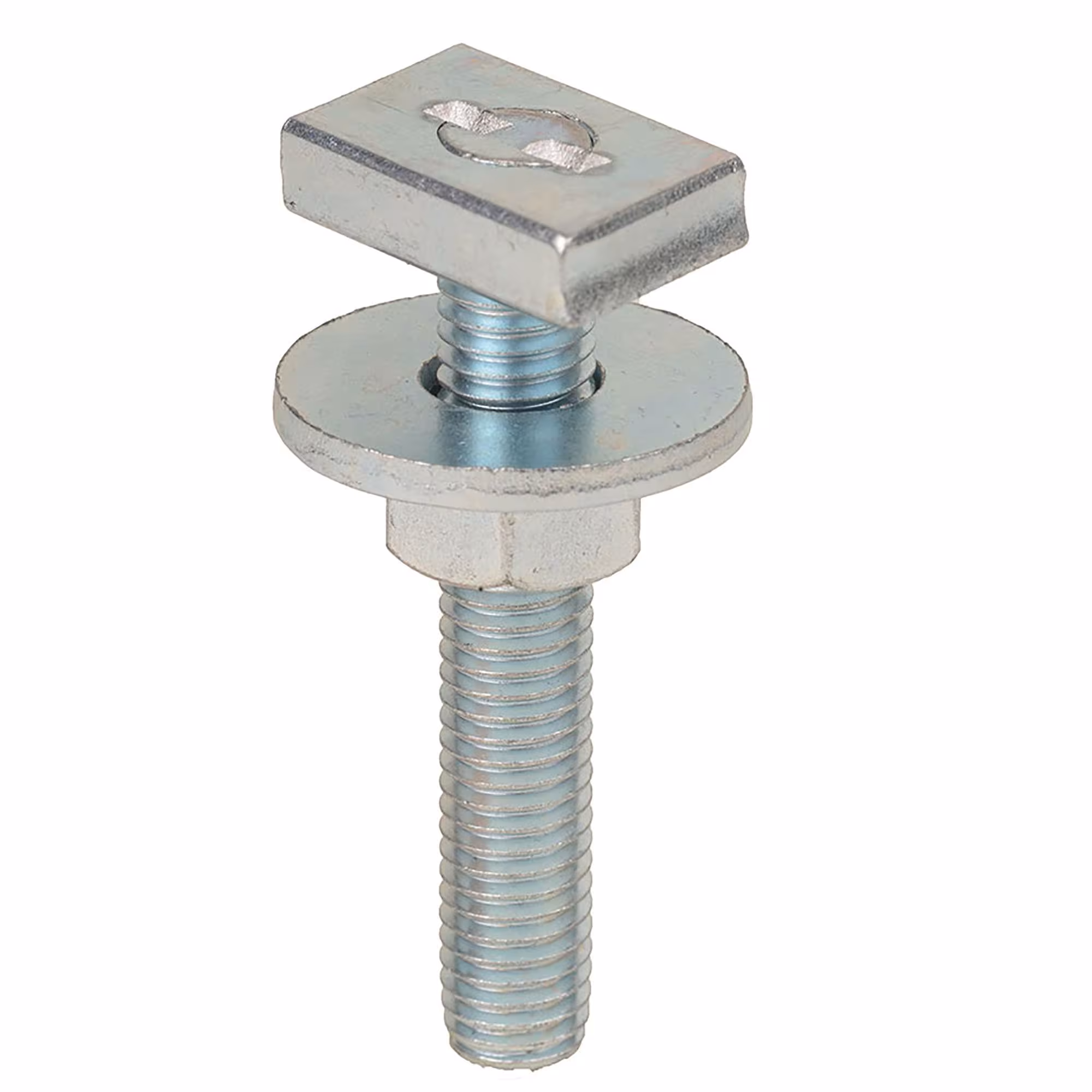

Fixotec Hammerkopfbefestiger schmaler Kopf 27/18 und 28/30
Fixotec Hammerkopfbefestiger schmaler Kopf 27/18 und 28/30 – Hammerkopfschraube für Befestigungspunkte im SchienenschlitzWofür wird der Hammerkopfbefestiger verwendet?Der Fixotec Hammerkopfbefestiger schmaler Kopf 27/18 und 28/30 erstellt einen verschiebbaren Befestigungspunkt in Montageschienen und Schienenkonsolen.Welche Vorteile bietet der Hammerkopfbefestiger?In den Schienenschlitz einführen, drehen und festziehen.Nachträgliche Ausrichtung im Schienenschlitz.Schmaler Hammerkopf.Verzinkter Stahl.Worauf ist bei der Auswahl zu achten?Profilgröße müssen zur Schienenkonstruktion und zum anzuschließenden Bauteil passen.Welche technischen Merkmale sind relevant?Die Schraubenlänge muss zur Dicke des anzuschließenden Bauteils passen.Technisches MerkmalWertGewindeM8Geeignete Profile27/18, 28/30, 30/15 und 30/30MaterialStahl, verzinktAnwendungenProfile 27/18, 28/30, 30/15 und 30/30HerstellerFixotec
Inhalt: 50 Stück (0,34 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Fixotec Schnellbefestiger
Fixotec Schnellbefestiger – Bauteile schnell in Montageschienen befestigenWofür wird der Fixotec Schnellbefestiger verwendet?Der Fixotec Schnellbefestiger wird als vormontiertes beziehungsweise nachträglich einsetzbares Befestigungselement in Fixotec-Schienensystemen verwendet.Welche Vorteile bietet der Fixotec Schnellbefestiger?Worauf ist bei der Auswahl zu achten?Profil gemäß Titel, Gewinde und Baulänge müssen zur Montage passen.Welche technischen Merkmale sind relevant?Abmessung, Anschlussart, Material und Systemzuordnung sind für die Auswahl der passenden Variante entscheidend.Technisches MerkmalWertHerstellerFixotecHerstellerFixotecAusführungvormontiertOberflächegalvanisch verzinktMontagenachträglich möglich
Inhalt: 10 Stück (0,92 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Fixotec Schnellbefestiger Schienenbefestiger
Fixotec Schnellbefestiger Schienenbefestiger – Schienenbefestiger für Montageschienen 27/18 und 28/30Wofür wird der Schnellbefestiger verwendet?Der Schnellbefestiger montiert Rohrschellen an Montageschienen und Schienenkonsolen der Profile 27/18 und 28/30. Er wird eingesetzt, mit zwei Fingern ausgerichtet und durch eine 90-Grad-Drehung befestigt.Welche Merkmale sind für die Anwendung relevant?Montage durch 90-Grad-DrehungNachträgliche Montage und Ausrichtung möglichFür Schienenprofile 27/18 und 28/30Komplett montierte AusführungVerzinkte StahloberflächeWorauf ist bei der Auswahl zu achten?Gewinde je nach Variante, Stiftlänge je nach Variante und Schienenprofil müssen zur Rohrschelle und Montageschiene passen.Welche technischen Merkmale sind relevant?Technisches MerkmalWertProduktartSchnellbefestiger / SchienenbefestigerGewindeje nach VarianteStiftausführungje nach VariantePassende Schienenprofile27/18 und 28/30Montage90-Grad-DrehungMaterialStahlOberflächeverzinktHerstellerFixotec
Inhalt: 50 Stück (0,30 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen

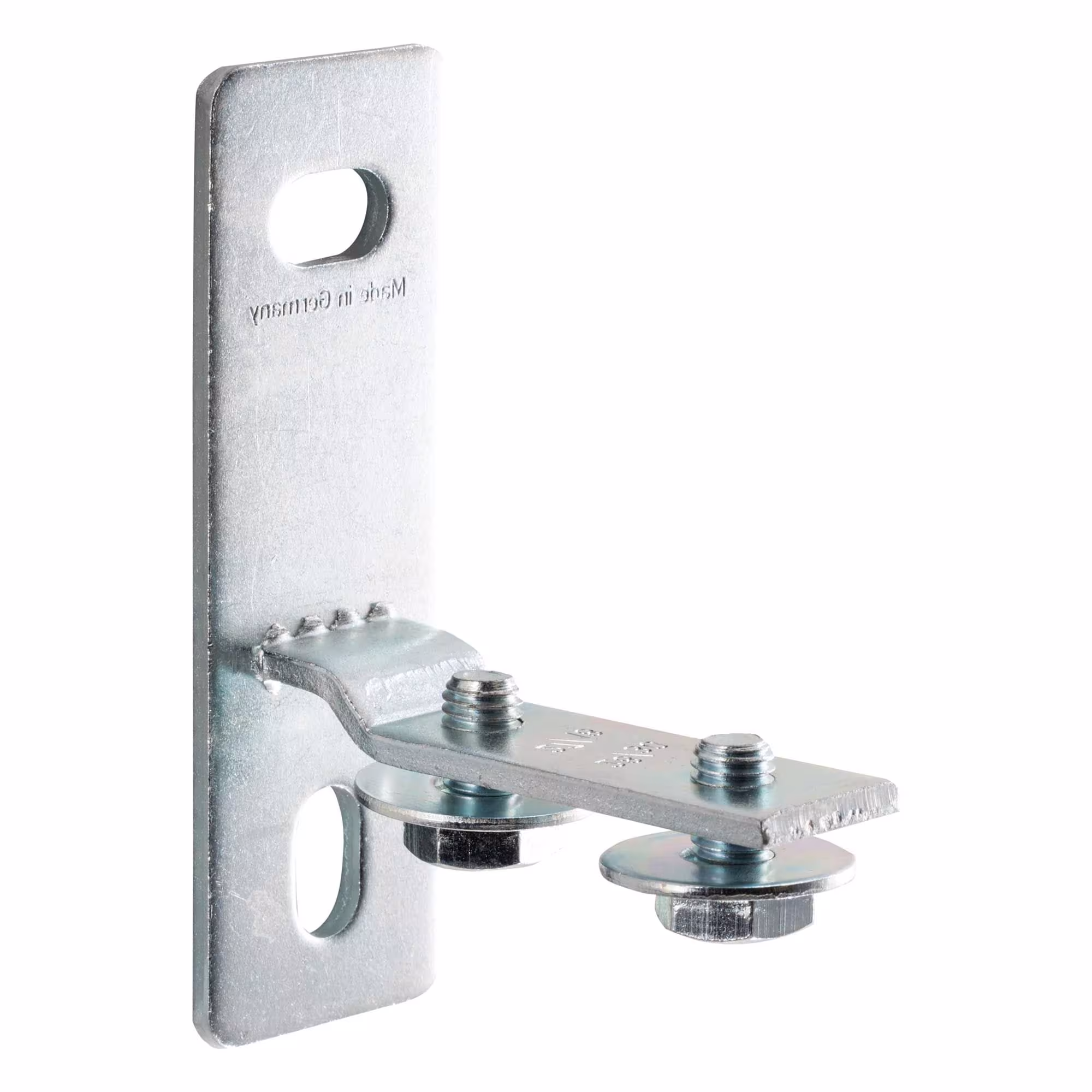

Fixotec Sattelflansche
Fixotec Stirn- und Sattelflansche – Flansch zur Befestigung von MontageschienenWofür wird die Sattelflansch verwendet?Die Fixotec Stirn- und Sattelflansche befestigt Montageschienen an Wand, Boden oder Decke und dient als Verbindungselement für Traversen und Tragekonstruktionen.Welche Vorteile bietet die Sattelflansch?Vormontierte Ausführung.Schiene einlegen beziehungsweise einschieben und festschrauben.Galvanisch vollflächig verzinkter Stahl.Für Wand-, Boden- und Deckenmontage.Worauf ist bei der Auswahl zu achten?Profilgröße müssen zur Schienenkonstruktion und zum anzuschließenden Bauteil passen.Welche technischen Merkmale sind relevant?Der Flansch bildet den festen Anschlusspunkt zwischen Baukörper und C-Profil-Schiene.Technisches MerkmalWertAusführungT2Profil27/18MaterialStahl, verzinktAnwendungenMontageschienen, Traversen und TragekonstruktionenHerstellerFixotec
Inhalt: 2 Stück (1,03 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Fixotec Schienenbügel Profil 28/30 verzinkt
Fixotec Schienenbügel Profil 28/30 verzinkt – Kreuzverbinder für horizontale und vertikale MontageschienenWofür wird der Schienenbügel verwendet?Der Fixotec Schienenbügel Profil 28/30 verzinkt verbindet eine horizontale mit einer vertikalen C-Profil-Schiene im 90°-Winkel.Welche Vorteile bietet der Schienenbügel?Drehstabile Kreuzverbindung.Für Profil 28/30.Hohe mechanische Belastbarkeit laut Produktdaten.Verzinkter Stahl.Worauf ist bei der Auswahl zu achten?Profilzuordnung 28/30 und Werkstoff müssen zur Schienenkonstruktion und zum Montageort passen.Welche technischen Merkmale sind relevant?Der Schienenbügel umfasst die kreuzenden Profile und stabilisiert ihre rechtwinklige Lage.Technisches MerkmalWertProfil28/30Verbindungswinkel90°MaterialStahl, verzinktAnwendungenProfil 28/30, statische Kreuzverbindungen und TragekonstruktionenHerstellerFixotec
Inhalt: 2 Stück (5,76 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Fixotec Schienenverbinder Profil 27/18 und 28/30 verzinkt
Fixotec Schienenverbinder Profil 27/18 und 28/30 verzinkt – vormontierter Verbinder zum Verlängern von MontageschienenWofür wird der Schienenverbinder verwendet?Der Fixotec Schienenverbinder Profil 27/18 und 28/30 verzinkt richtet zwei C-Profil-Schienen fluchtend aus und verbindet sie zu einer längeren Schienenstrecke.Welche Vorteile bietet der Schienenverbinder?Vormontierte Ausführung.In die Schiene einschieben und festschrauben.Zum Verbinden und Verlängern von Montageschienen.Worauf ist bei der Auswahl zu achten?Profilzuordnung 27/18 und 28/30 und Werkstoff müssen zur Schienenkonstruktion und zum Montageort passen.Welche technischen Merkmale sind relevant?Der Werkstoff muss zur verwendeten Schiene und zur Korrosionsbeanspruchung passen.Technisches MerkmalWertProfile27/18 und 28/30MaterialStahl, verzinktAnwendungenProfile 27/18 und 28/30, Tragekonstruktionen und RohrtrassenHerstellerFixotec
Inhalt: 2 Stück (3,63 € / 1 Stück)
Aktuell nicht verfügbar
Fixotec Trägerkralle für Profil 27/18 und 28/30 M6 verzinkt - 2 Stück
Fixotec Trägerkralle für Profil 27/18 und 28/30 M6 verzinkt - 2 Stück – Trägerkralle zur Schienenmontage ohne Bohren und SchweißenWofür wird die Trägerkralle verwendet?Die Fixotec Trägerkralle für Profil 27/18 und 28/30 M6 verzinkt - 2 Stück befestigt eine Schienentragekonstruktion an einem T-Träger.Welche Vorteile bietet die Trägerkralle?Montage ohne Bohren und Schweißen.Nachträgliche Ausrichtung der Schienenanbindung.Belastbarkeit 2.800 N je Paar.Verzinkter Stahl.Worauf ist bei der Auswahl zu achten?Profilzuordnung 27/18 und 28/30, Gewinde M6 und Werkstoff müssen zur Schienenkonstruktion und zum Montageort passen.Welche technischen Merkmale sind relevant?Die Kralle greift am Trägerflansch und verbindet ihn mit der Montageschiene.Technisches MerkmalWertProfile27/18 und 28/30GewindeM6Belastbarkeit2.800 N je PaarMaterialStahl, verzinktAnwendungengängige Stahl- und T-Träger, ReihenbefestigungenHerstellerFixotec
Inhalt: 2 Stück (3,37 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen

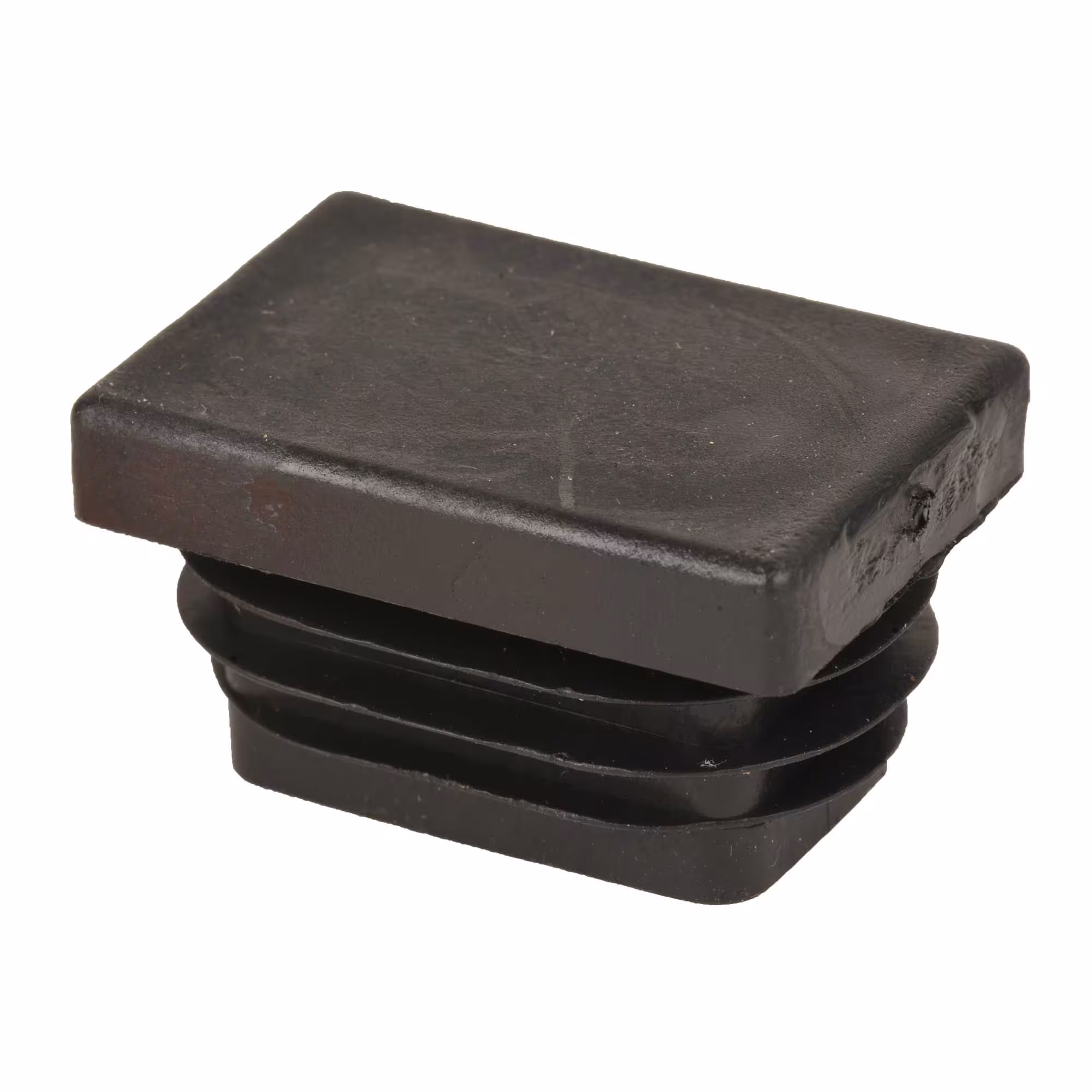

Fixotec Schutzkappen Schienenendkappen
Fixotec Schutzkappen SchienenendkappenWofür wird Fixotec Schutzkappen Schienenendkappen verwendet?Die Fixotec Schutzkappen Schienenendkappen wird als Endkappe für Montageschienen, Schienenkonsolen und Rechteckrohre eingesetzt. Sie schließt Schienenenden sauber ab und minimiert die Verletzungsgefahr.Welche Vorteile bietet das Produkt?Endkappe mit Lamellen für Profile und MontageschienenSicherer Abschluss am SchienenendeSchnelle Montage durch Eindrücken an der StirnseiteSchwarze AusführungFür Schienenkonsolen und Rechteckrohre beschriebenWorauf ist bei der Auswahl zu achten?Die Auswahl richtet sich nach Rohraußendurchmesser, Anschlussgewinde, Belastung und gewünschter Einlage beziehungsweise Dämmung.Welche technischen Merkmale sind relevant?Wichtig sind Ausführung, Anschlussmaß, Material und der passende Einsatzbereich.Technisches MerkmalWertProfilgrößeverschiedene ProfilgrößenFarbeschwarzAusführungSchutzkappe / SchienenendkappeHerstellerFixotec
Inhalt: 100 Stück (0,07 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Fixotec Schalldämmeinlage für Montageschiene 27/18 & 28/30
Fixotec Schalldämmeinlage für Montageschiene 27/18 & 28/30 – EPDM-Profilgummi zur SchallentkopplungWofür wird die Schalldämmeinlage für Montageschienen verwendet?Die Schalldämmeinlage entkoppelt Montageschienen der Profile 27/18 und 28/30 akustisch. Das EPDM-Profilgummi wird in den Schienenschlitz eingeschoben oder aufgedrückt und sitzt rutschsicher im Schienenspalt, beispielsweise bei Konstruktionen für Lüftungskanäle.Welche Merkmale sind für die Anwendung relevant?Temperatur- und alterungsbeständiges EPDMSchallentkopplung an der MontageschieneMontage durch Einschieben oder AufdrückenPassend für Montageschienen 27/18 und 28/30Worauf ist bei der Auswahl zu achten?Das Profilgummi muss zum Schienenprofil 27/18 oder 28/30 passen.Welche technischen Merkmale sind relevant?Technisches MerkmalWertProduktartSchienenprofilgummiPassende Schienenprofile27/18 und 28/30MaterialEPDMFunktionSchallentkopplungHerstellerFixotec
Inhalt: 30 Meter (0,63 € / 1 Meter)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Gerlach Schiebemuttern, trapezförmig
Gerlach Schiebemuttern, trapezförmig – verzinkte Schiebemutter für MontageschienenWofür wird die Gerlach Schiebemutter verwendet?Die Gerlach Schiebemuttern, trapezförmig befestigt Gewindestangen und Gewindestifte in Montageschienen oder Schienenkonsolen. Sie kann im Schienenschlitz positioniert und nachträglich ausgerichtet werden.Welche Vorteile bietet die Schiebemutter?Nachträgliche Ausrichtung im Schienenschlitz.Präzises Innengewinde für das Einschrauben der Befestigung.Galvanisch verzinkter Stahl.Trapezförmige Bauform passend zur Profilgruppe.Worauf ist bei der Auswahl zu achten?Bauform, Abmessung 16 × 28 × 5 mm, Gewinde und Profilzuordnung 27/18 und 28/30 müssen zur Montageschiene passen.Welche technischen Merkmale sind relevant?Die Schiebemutter bildet einen verschiebbaren Innengewinde-Befestigungspunkt im Schienenschlitz.Technisches MerkmalWertBauformtrapezförmigAbmessungen16 × 28 × 5 mmGewindeProfile27/18 und 28/30MaterialStahl, galvanisch verzinktVerpackungsmenge100 StückAnwendungAbhängungen im Sanitär- und HeizungsbauHerstellerGerlach
Inhalt: 100 Stück (0,14 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 7 bis 8 Kalendertagen
Gerlach Hammerkopfschrauben
Gerlach Hammerkopfschrauben – Hammerkopfschraube mit Schiebemutter für MontageschienenWofür wird die Gerlach Hammerkopfschraube verwendet?Die Gerlach Hammerkopfschrauben erstellt einen Befestigungspunkt in Montageschienen und Schienenkonsolen der Profile 27/18 und 28/30. Der Hammerkopf wird in den Schienenschlitz eingeführt, gedreht und anschließend festgezogen.Welche Vorteile bietet die Hammerkopfschraube?Nachträgliche Positionierung im Schienenschlitz.Trapezförmige Schiebemutter.U-Scheibe nach DIN 9021.Sechskantmutter nach DIN 934.Galvanisch verzinkter Stahl.Worauf ist bei der Auswahl zu achten?Profilgruppe 27/18 und 28/30 müssen zum Schienenschlitz und zum anzuschließenden Bauteil passen.Welche technischen Merkmale sind relevant?Hammerkopf und Schiebemutter verankern die Schraube formschlüssig im C-Profil; Scheibe und Mutter sichern das montierte Bauteil.Technisches MerkmalWertProfile27/18 und 28/30Gewinde / Längeje nach VarianteMaterialStahl, galvanisch verzinktSchiebemuttertrapezförmigUnterlegscheibeDIN 9021SechskantmutterDIN 934HerstellerGerlach
Inhalt: 50 Stück (0,31 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 7 bis 8 Kalendertagen
Gerlach Schiebemuttern A2
Gerlach Schiebemuttern A2 – Befestigungselement für Montageschienen und KonsolenWofür wird die Schiebemutter verwendet?Die Schiebemutter 27/18 + 28/30 M8 verbindet Gewindestangen oder Gewindestifte mit Montageschienen und Konsolen. Über das durchgehende Gewinde lässt sich die weitere Befestigung, beispielsweise zur Anbindung einer Rohrschelle, direkt im Schienenschlitz aufbauen.Welche Vorteile bietet die Schiebemutter?Nachträgliches Ausrichten im Schienenschlitz ermöglicht die Anpassung der Befestigungsposition.Edelstahl A2 bietet die angegebene Korrosionsbeständigkeit für Montagen im Außenbereich.Das durchgehende M8-Gewinde ist für die Verbindung mit passenden Gewindeenden vorgesehen.Worauf ist bei der Auswahl zu achten?Entscheidend sind das passende Schienenprofil 27/18 + 28/30 und die Gewindegröße M8. Beide Angaben müssen zur verwendeten Montageschiene und zum anschließenden Befestigungselement passen.Welche technischen Merkmale sind relevant?Die Schiebemutter besteht aus Edelstahl A2 und ist als Verbindungselement zwischen Schiene oder Konsole und der weiteren Rohrbefestigung ausgeführt.Technisches MerkmalWertSchienenprofil27/18 + 28/30GewindeM8MaterialEdelstahl A2GewindeausführungdurchgehendHerstellerGerlach
Inhalt: 100 Stück (0,47 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 7 bis 8 Kalendertagen
Gerlach Hammerkopfschrauben A2
Gerlach Hammerkopfschrauben A2 – Rohrschellen an Montageschienen befestigenWofür wird die Hammerkopfschraube verwendet?Die Hammerkopfschraube 27/18 + 28/30 M8x30 dient zur Befestigung von Rohrschellen an Montageschienen und Konsolen. Der trapezförmige Kopf wird im passenden Schienenprofil positioniert; U-Scheibe und Sechskantmutter bilden die zugehörige Verschraubung.Welche Vorteile bietet die Hammerkopfschraube?Abgestimmte Ausführung für das Schienenprofil 27/18 + 28/30.U-Scheibe nach DIN 9021 und Sechskantmutter sind Bestandteil der beschriebenen Ausführung.Edelstahl A2 ist als Werkstoff für Schraube und Schienenbefestigung angegeben.Worauf ist bei der Auswahl zu achten?Schienenprofil, Gewindedurchmesser und Schraubenlänge müssen zur Montageschiene sowie zum erforderlichen Aufbau der Rohrschellenbefestigung passen. Diese Variante ist mit M8x30 ausgeführt.Welche technischen Merkmale sind relevant?Die Hammerkopfschraube besitzt eine trapezförmige Ausführung und wird mit U-Scheibe nach DIN 9021 sowie Sechskantmutter beschrieben.Technisches MerkmalWertSchienenprofil27/18 + 28/30Gewinde und LängeM8x30MaterialEdelstahl A2ZubehörU-Scheibe und SechskantmutterNorm der U-ScheibeDIN 9021AusführungtrapezförmigHerstellerGerlach
Inhalt: 50 Stück (0,78 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 7 bis 8 Kalendertagen

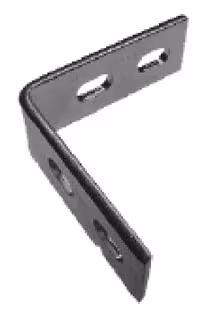

Gerlach Montagewinkel A2
Gerlach Montagewinkel A2 – Winkelverbindung für MontagesystemeWofür wird der Montagewinkel verwendet?Der Montagewinkel 27/18 90 Grad wird zur Konstruktion von Montagesystemen eingesetzt. Er verbindet passende Bauteile im angegebenen Winkel und unterstützt damit den Aufbau von Schienen- und Tragkonstruktionen.Welche Vorteile bietet der Montagewinkel?Der feste Winkel von 90 Grad definiert die Ausrichtung der verbundenen Bauteile.Langlöcher erleichtern das Positionieren und Ausrichten bei der Montage.Edelstahl A2 ist als Werkstoff der Winkelverbindung angegeben.Worauf ist bei der Auswahl zu achten?Das Profilmaß 27/18 und der benötigte Winkel 90 Grad müssen zur geplanten Konstruktion passen. Die Langlöcher sind bei der Festlegung der Befestigungspunkte zu berücksichtigen.Welche technischen Merkmale sind relevant?Der Montagewinkel ist aus Edelstahl A2 gefertigt und mit Langlöchern für die Montage ausgeführt.Technisches MerkmalWertProfil27/18Winkel90 GradMaterialEdelstahl A2LochausführungLanglöcherHerstellerGerlach
Verfügbar, Zustellung voraussichtlich in 7 bis 8 Kalendertagen
Gerlach Sattelflansche A4
Gerlach Sattelflansche A4 – Konsolen mit Montageschienen aufbauenWofür wird der Sattelflansch verwendet?Der Sattelflansch 27/18 längs wird mit passenden Montageschienen kombiniert, um Konsolen in unterschiedlichen Längen herzustellen. Damit lässt sich die Konsolenlänge über die eingesetzte Schiene an den jeweiligen Aufbau anpassen.Welche Vorteile bietet der Sattelflansch?Verbindet den Flanschaufbau mit einer passenden Montageschiene.Ermöglicht unterschiedlich lange Konsolen durch die Wahl der eingesetzten Schienenlänge.Edelstahl A4 ist als Werkstoff der beschriebenen Ausführung angegeben.Worauf ist bei der Auswahl zu achten?Der Sattelflansch ist auf das Profil 27/18 und die Ausrichtung längs abzustimmen. Die verwendete Montageschiene bestimmt die mögliche Konsolenlänge.Welche technischen Merkmale sind relevant?Die Ausführung besteht aus Edelstahl A4 und ist für die Längsanordnung mit dem angegebenen Schienenprofil vorgesehen.Technisches MerkmalWertSchienenprofil27/18AusrichtunglängsMaterialEdelstahl A4HerstellerGerlach
Verfügbar, Zustellung voraussichtlich in 7 bis 8 Kalendertagen
Gerlach Schienenbügel A2
Gerlach Schienenbügel A2 – drehstabile 90-Grad-Verbindung für MontageschienenWofür wird der Schienenbügel verwendet?Der Schienenbügel 27/18 dient zur drehstabilen Befestigung von Montageschienen im Winkel von 90 Grad. Er kann für statische Kreuzverbindungen und zur stabilen Befestigung von Tragekonstruktionen mit C-Profil-Schienen eingesetzt werden.Welche Vorteile bietet der Schienenbügel?Das Lochbild ermöglicht unterschiedliche Montagepositionen.Für das Anschrauben oder Klemmen von passendem Vierkantmaterial beschrieben.Das Konstruktionselement ist aus Edelstahl A2 ausgeführt.Worauf ist bei der Auswahl zu achten?Das Profilmaß 27/18 muss zu den verwendeten Montageschienen passen. Für die Konstruktion ist die feste 90-Grad-Ausrichtung sowie die Materialstärke von 2 mm zu berücksichtigen.Welche technischen Merkmale sind relevant?Der Schienenbügel ist als 2 mm starkes Konstruktionselement für rechtwinklige Schienenverbindungen beschrieben.Technisches MerkmalWertSchienenprofil27/18Materialstärke2 mmVerbindungswinkel90 GradMaterialEdelstahl A2Ausführungmit LochbildHerstellerGerlach
Inhalt: 25 Stück (1,14 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 7 bis 8 Kalendertagen
Gerlach Schienenkonsolen A2
Gerlach Schienenkonsolen A2 – Auslegerkonsole für Rohrtrassen und TragekonstruktionenWofür wird die Schienenkonsole verwendet?Die Schienenkonsole 27/18 mit 200 mm Länge ist als Auslegerkonsole zur Befestigung an Wand und Decke beschrieben. Sie dient zum Aufbau auskragender Tragekonstruktionen, insbesondere für Rohrtrassen; als weitere Anwendungen sind Regalträger und Felgenhalter angegeben.Welche Vorteile bietet die Schienenkonsole?Grundplatte mit Langlöchern 11 x 20 mm unterstützt die Ausrichtung bei der Befestigung.Das Profil entspricht den zugehörigen Montageschienen und erleichtert die Kombination mit passendem Montagezubehör.Die Schiene der Konsole ist aus Edelstahl A2 gefertigt.Worauf ist bei der Auswahl zu achten?Profil 27/18 und Ausladung 200 mm sind passend zur geplanten Tragekonstruktion zu wählen. Die Befestigungspunkte richten sich nach der Grundplatte mit Langlöchern 11 x 20 mm.Welche technischen Merkmale sind relevant?Die Schienenkonsole ist profilgleich zur entsprechenden Montageschiene aufgebaut und besitzt eine Grundplatte für die Wand- oder Deckenbefestigung.Technisches MerkmalWertSchienenprofil27/18Länge200 mmMaterialEdelstahl A2Grundplattemit LanglöchernLanglochmaß11 x 20 mmMontageortWand und DeckeHerstellerGerlach
Verfügbar, Zustellung voraussichtlich in 7 bis 8 Kalendertagen
Gerlach Installationsschienen/Montageschienen A2
Gerlach Installationsschienen/Montageschienen A2 – Schienensystem für Rohrtrassen und EinzelbefestigungenWofür wird die Installations- und Montageschiene verwendet?Die Montageschiene 27/18 mit 2000 mm Länge wird zur Konstruktion von Rohrtrassen, Sonderkonstruktionen und Einzelbefestigungen an Wand und Decke eingesetzt. Sie ist außerdem für die Herstellung von Wandkonsolen und Tragekonstruktionen vorgesehen.Welche Vorteile bietet die Montageschiene?Montagefreundliches Lochbild ermöglicht unterschiedliche Befestigungspositionen.Mit dem angegebenen Montagezubehör kombinierbar.Für Anwendungen in Sanitär, Lüftung und Elektro beschrieben.Edelstahl A2 ist als Werkstoff der Schiene angegeben.Worauf ist bei der Auswahl zu achten?Profil 27/18, Schienenlänge 2000 mm und das dazu passende Montagezubehör sind auf die Rohrleitung oder Tragekonstruktion abzustimmen. Die Schiene ist für Befestigungen an Wand und Decke vorgesehen.Welche technischen Merkmale sind relevant?Die Installations- und Montageschiene besitzt ein montagefreundliches Lochbild und wird als Edelstahl-A2-Schiene für Schienenkonstruktionen beschrieben.Technisches MerkmalWertSchienenprofil27/18Länge2000 mmMaterialEdelstahl A2Lochausführungmontagefreundliches LochbildMontageortWand und DeckeAnwendungsgebieteSanitär, Lüftung und ElektroHerstellerGerlach
Inhalt: 10 Meter (12,28 € / 1 Meter)
Verfügbar, Zustellung voraussichtlich in 7 bis 8 Kalendertagen
Gerlach Stützkonsolen
Stützkonsole 28/30 – Rohrtrassen an der Wand befestigenWofür wird die Stützkonsole verwendet?Die Stützkonsole ist eine verschweißte Auslegerkonsole zur Wandbefestigung von Rohrtrassen. Sie ist profilgleich zur entsprechenden Montageschiene ausgeführt.Welche Anwendungen sind angegeben?Wandbefestigung von RohrtrassenVerschweißte AuslegerkonsoleStahl, galvanisch verzinktWorauf ist bei der Auswahl zu achten?Profilmaß und Konsolenlänge sind auf Montageschiene, Wandabstand und vorgesehene Konstruktion abzustimmen.Technisches MerkmalWertProfil28/30Länge400 mmBauartverschweißte AuslegerkonsoleMaterialStahl, galvanisch verzinktMontageWandbefestigungHerstellerGerlach
Sofort verfügbar
Gerlach Halteklammern
Halteklammer 27/18 und 28/30 – C-Profilschienen gegen Aufspreizen stabilisierenWofür wird die Halteklammer verwendet?Die Halteklammer stabilisiert Montageschienen und Schienenkonsolen. Bei schwerer Last verhindert sie das Aufspreizen beziehungsweise Aufbiegen des Schienenschlitzes.Welche Vorteile bietet die Halteklammer?Stabilisierung von C-ProfilschienenStahl, galvanisch verzinktPassend zur angegebenen ProfilgrößeWorauf ist bei der Auswahl zu achten?Profilgröße und Bohrlochdurchmesser müssen zur Schienenkonstruktion und Befestigung passen.Technisches MerkmalWertProfile27/18 und 28/30Bohrloch9 mmMaterialStahl, galvanisch verzinktFunktionStabilisierung gegen AufspreizenHerstellerGerlach
Inhalt: 50 Stück (0,25 € / 1 Stück)
Sofort verfügbar
10 Stück - FX ClickFit Gleitmutter / Schnellbefestiger M8 27/18, 28/30, 38/40, 40/60
FX ClickFit Gleitmutter / Schnellbefestiger M8 27/18, 28/30, 38/40, 40/60
Inhalt: 10 Stück (0,88 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Schienenkonsolen
Schienenkonsolen, Stahl, galvanisch verzinkt, Auslegerkonsolen zur Wandbefestigung von Rohrtrassen, Grundplatten mit Langlöchern 11x19 mm, 27/18, 200mm
Sofort verfügbar
2 Stück - FX C-Schienen Systeme 27/18 + 28/30 1m Länge
Montageschienen finden in unterschiedlichen Bereichen Verwendung. Eingesetzt werden diese auf Baustellen in den Gewerken Sanitär, Heizung, Klima, Lüftung und Elektro. Zudem eignen sie sich hervorragend zur einfachen und fachgerechten Herstellung von Gestellen und leichten Tragekonstruktionen jeder Art.
Inhalt: 2 Meter (1,86 € / 1 Meter)
Sofort verfügbar
FX Stirnflansch 27|18 + 28|30
Schienenhalter finden u. a. bei schwierigen Einbausituationen Verwendung. Sie stellen eine Alternative zur Schienenkonsole dar, die aufgrund ihrer Länge bei beengten Einbauverhältnissen nicht eingesetzt werden kann. In Kombination mit Montageschienen bieten Sattelflansche z. B. bei Schacht- und Kanalmontagen Flexibilität.
Inhalt: 2 Stück (2,02 € / 1 Stück)
Verfügbar, Zustellung voraussichtlich in 5 bis 7 Kalendertagen
Montageschiene Profil 27/18 – Leichte C-Schiene für vielseitige Anwendungen
Die Montageschiene 27/18 ist die kompakteste und leichteste C-Schiene im Sortiment. Die Zahlen stehen für die Breite (27 mm) und die Höhe (18 mm). Sie eignet sich besonders für leichte Rohrleitungen, Elektroinstallationen und überall dort, wo Gewichtseinsparung und einfaches Handling im Vordergrund stehen.
Technische Daten und Belastungswerte
Das Profil 27/18 hat eine Breite von 27 mm und eine Höhe von 18 mm. Die Standardausführung ist sendzimirverzinkt und wird als 2-Meter-Schiene geliefert, optional auch in Edelstahl A2 für korrosionsbelastete Bereiche. Geeignet ist sie für die Gewindegrößen M6 und M8 mit passenden Schiebemuttern und Hammerkopfbefestigern. Die schlanke Profilform ermöglicht eine platzsparende Montage auch auf beengtem Raum.
Anwendungsbereiche und Montagehinweise
Das Profil 27/18 eignet sich für kleinere Rohrdurchmesser bis ca. DN 20, für Elektroleitungsführungen sowie für leichte Gestelle und Tragekonstruktionen. In Kombination mit passenden Schienenkonsolen 27/18, verzinkten Schiebemuttern oder Schiebemuttern aus Edelstahl ist eine einfache und stabile Befestigung möglich.

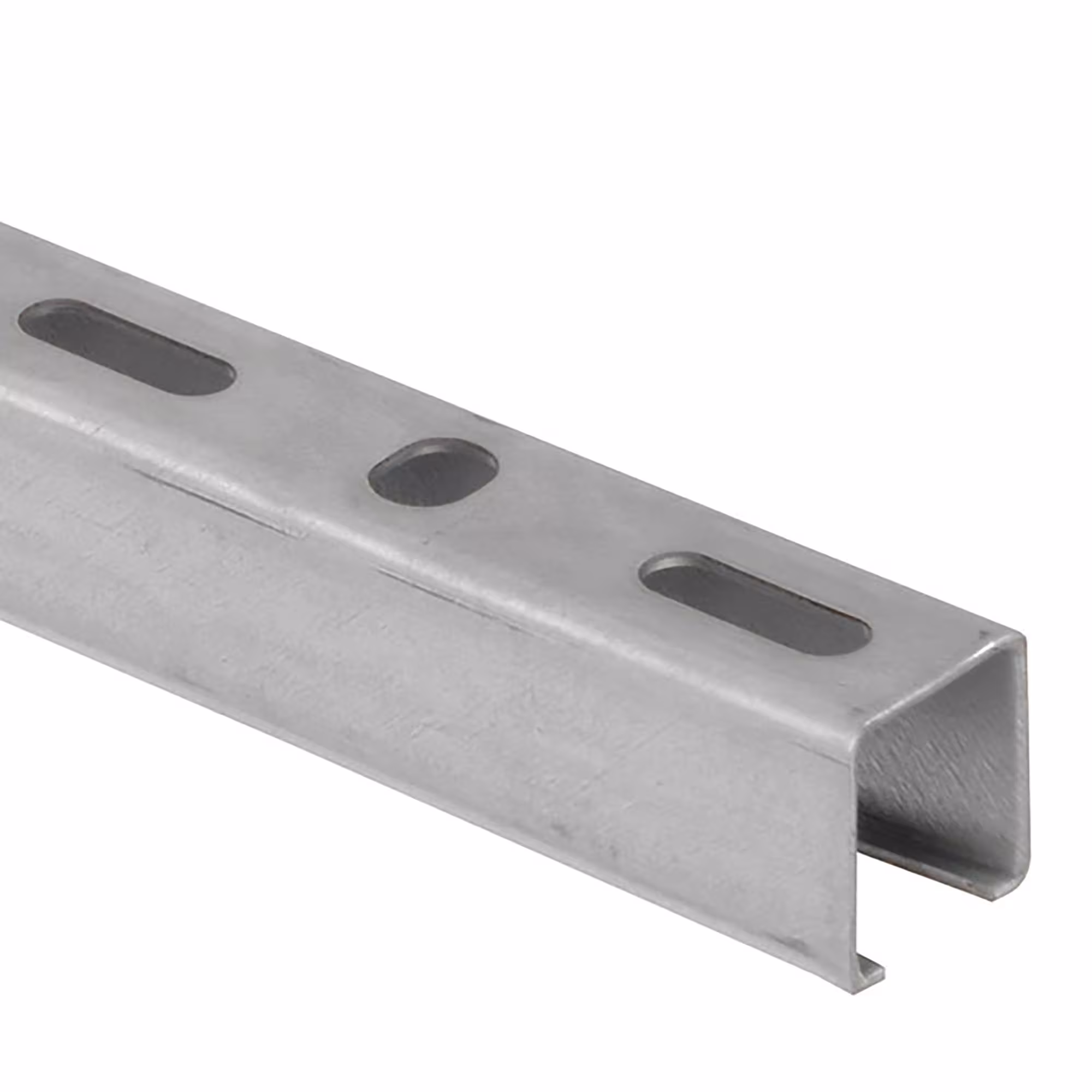

Montageschiene Profil 28/30 – Stabile Befestigungsschiene für SHK
Das Profil 28/30 bietet mit 28 mm Breite und 30 mm Höhe eine deutlich höhere Biegesteifigkeit als das 27/18-Profil und ist die bevorzugte Wahl für Sanitär-, Heizungs- und Klimainstallationen mit mittleren Rohrdurchmessern. Der höhere Querschnitt nimmt größere Streckenlasten auf, was besonders bei größeren Befestigungsabständen von Vorteil ist.
Technische Spezifikationen und Traglasten
Das Profil 28/30 ist in verzinkter Ausführung sowie in Edelstahl erhältlich und für mittlere bis hohe Lasten ausgelegt. Es nimmt die Gewindegröße M8 auf und ist mit dem kompletten Standardzubehör des Systems kombinierbar.
Einsatzgebiete im Sanitär- und Elektrobereich
Das Profil 28/30 eignet sich für mittlere Rohrdurchmesser im Heizungs- und Sanitärbereich, für Kabeltrassen in der Elektroinstallation sowie für Reihenbefestigungen in Technikräumen und Installationsschächten. Auch im industriellen Rohrleitungsbau und in der Vorwandmontage sorgt das Profil für die nötige Stabilität.
Profile 30/15 und 30/30 – flache und quadratische Bauform
Neben den Standardprofilen 27/18 und 28/30 sind die Profilformen 30/15 und 30/30 für spezielle Einbausituationen relevant. Das Profil 30/15 ist mit 30 mm Breite und nur 15 mm Höhe besonders flach und eignet sich, wenn der vertikale Bauraum knapp ist, aber eine breite Auflagefläche gewünscht wird. Das Profil 30/30 bietet mit gleicher Breite und Höhe einen symmetrisch quadratischen Querschnitt und damit gleiche Steifigkeit in beiden Achsen. Das passende Zubehör für diese Profile, etwa Schienenkonsolen 30/30 und Schutzkappen, finden Sie in dieser Kategorie.
Montagezubehör für C-Schienen
Nachfolgend werden Zweck und Einsatzbereich des Montagezubehörs für die Profile 27/18, 28/30, 30/15 und 30/30 kurz erklärt.
Schienenkonsole
Eine Schienenkonsole 30/30 oder 27/18 ist ein stabiles Trag- und Befestigungselement, das Rohre parallel zur Wand führt. Sie ist in verschiedenen Längen und Tragfähigkeiten erhältlich und ermöglicht eine freitragende Montage, etwa bei Vorwandinstallation, Deckenabhängung oder seitlicher Wandbefestigung.
Sattelflansch
Ein Sattelflansch dient der Montage einer Schiene auf einer Konsole, an der Wand oder an einem Träger. Er wird wie eine Sattellagerung aufgesetzt und verbindet zwei Montageschienen im Winkel oder befestigt eine lange Schiene an Konstruktionen im Anlagenbau.
Montagewinkel
Montagewinkel verbinden Montageschienen im rechten Winkel miteinander oder mit anderen Bauteilen. Sie sind in verschiedenen Winkeln wie 90° und 45° erhältlich und sorgen mit ihren Langlöchern für flexible, stabile Eckverbindungen.
Schienenbügel
Ein Schienenbügel stellt Kreuzverbindungen im 90°-Winkel her und sorgt für eine drehstabile, statische Verbindung. Er kommt besonders bei hängenden Installationen oder in Kombination mit Konsolen zum Einsatz.

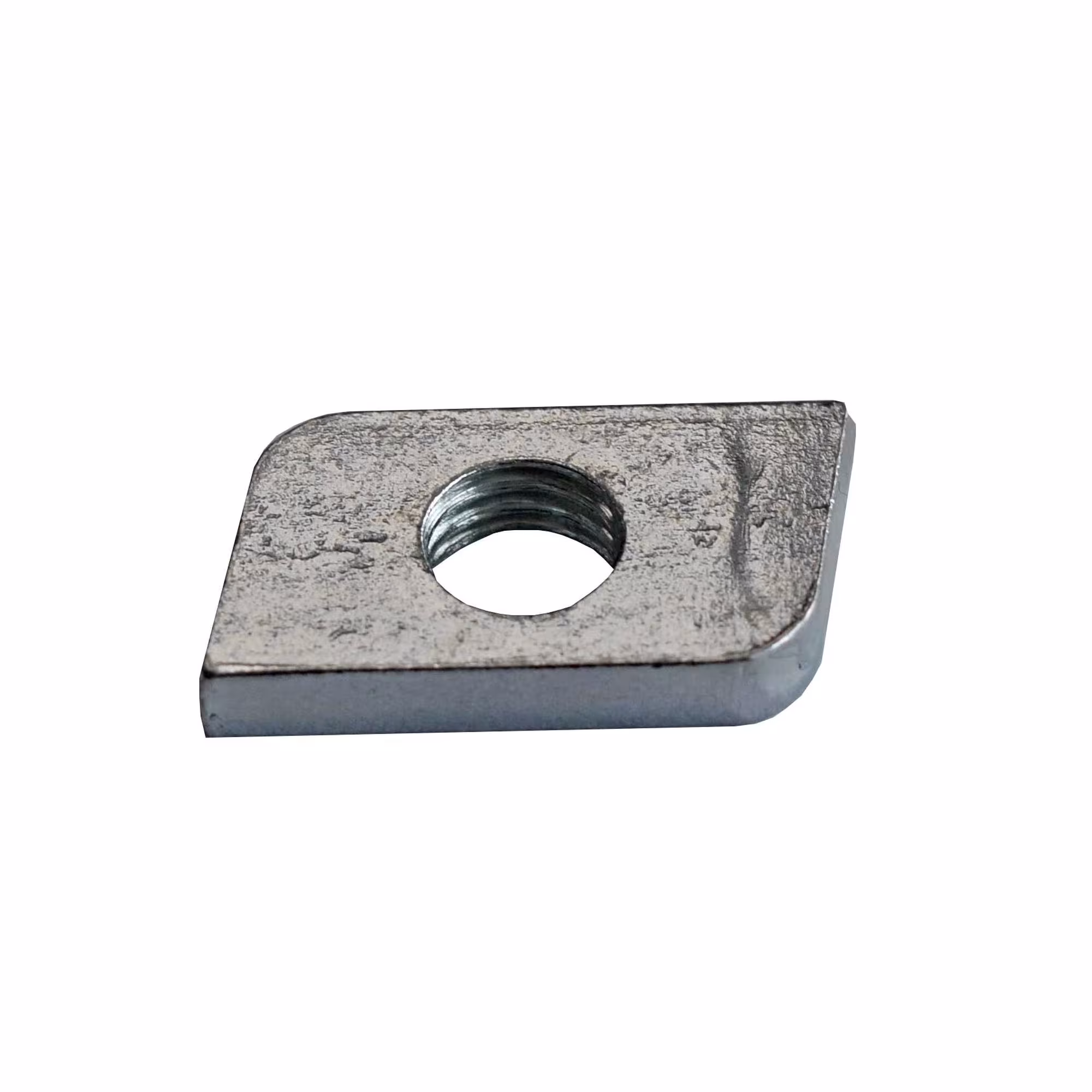

Schiebemutter
Die verzinkte Schiebemutter oder Schiebemutter aus Edelstahl wird in das Profil eingeschoben und verschraubt. Sie bietet eine sichere Gewindeverbindung innerhalb der Schiene und ist in verschiedenen Gewindegrößen wie M6, M8 und M10 erhältlich.
Hammerkopfschraube
Die verzinkte Hammerkopfschraube oder Hammerkopfschraube aus Edelstahl wird von oben in die C-Schiene eingesetzt und durch eine 90°-Drehung fixiert. Das ermöglicht eine schnelle Montage ohne Öffnen der Schienenenden.
Schalldämmeinlage aus EPDM
Eine Schalldämmeinlage aus EPDM-Gummi wird in die Montageschiene eingelegt und reduziert die Körperschallübertragung. Sie ist besonders bei Rohrleitungen für Wasser, Heizung oder Abwasser sowie bei Wand- und Deckenmontage sinnvoll.
Trägerkralle
Eine Trägerkralle befestigt eine Montageschiene an einem Stahlträger, ohne Bohren oder Schweißen. Sie ist vor allem in industriellen Anlagen und bei temporären Konstruktionen nützlich.
Sicherungsklammer
Die verzinkte Sicherungsklammer oder Sicherungsklammer aus Edelstahl verhindert das Aufbiegen der Montageschiene bei großen Belastungen oder hängenden Konstruktionen.
Schienenendkappe
Die Schutzkappe für Montageschienen verschließt das offene Schienenende. Sie bietet Kantenschutz gegen Verletzungen und sorgt für einen optisch sauberen Abschluss.
Schienenverbinder
Ein verzinkter Schienenverbinder oder Schienenverbinder aus Edelstahl verlängert oder verbindet zwei Montageschienen kraftschlüssig und sorgt für ein stabiles Verbindungskonzept bei langen Trassen.
Schnellbefestiger
Ein Schnellbefestiger mit Stift oder ohne Stift ist ein vormontiertes Element für eine zeitsparende Befestigung in der Schiene ohne zusätzliches Werkzeug. Das ist besonders bei Serienmontage oder bei Arbeiten über Kopf effizient.
Doppelschiebemutter
Die Doppelschiebemutter verfügt über zwei Gewinde und kommt zum Einsatz, wenn mehrere Rohre in unterschiedlichen Höhen sehr nahe nebeneinander montiert werden, etwa bei Hängesystemen, Konsolenbau oder Traversen.
Scheibenschraube
Die Scheibenschraube hat einen Kopf mit großer Auflagefläche und sorgt für eine gleichmäßige Krafteinleitung. Sie eignet sich zur Befestigung von Montageschienen an Wand, Decke oder Boden und verhindert Einschnitte an weichen Materialien.
Gleitstück
Ein Gleitstück ermöglicht eine bewegliche Lagerung von Rohrleitungen auf der Schiene und gleicht Längenänderungen durch Temperaturausdehnung aus. Es wird vor allem bei warmwasserführenden Leitungen in Verbindung mit Festpunkten eingesetzt.
Häufig gestellte Fragen zu Montageschienen
Wofür stehen die Zahlen 27/18 und 28/30?
Die Zahlen geben die Profilmaße in Millimetern an, also Breite und Höhe der Schiene. Die Montageschiene 27/18 ist 27 mm breit und 18 mm hoch, die Montageschiene 28/30 ist 28 mm breit und 30 mm hoch.
Welche Rohrdurchmesser kann ich mit Profil 27/18 befestigen?
Das Profil 27/18 ist für leichte bis mittlere Lasten und kleinere Rohrdurchmesser bis ca. DN 20 ausgelegt. Für größere Rohre und höhere Lasten empfiehlt sich das Profil 28/30.
Was ist der Unterschied zwischen Profil 27/18 und 28/30?
Das Profil 28/30 hat einen höheren Querschnitt und damit eine größere Biegesteifigkeit und Tragfähigkeit. Das Profil 27/18 ist flacher und leichter und eignet sich für einfachere Befestigungen. Das Zubehör ist bei beiden Profilen weitgehend kompatibel.
Verzinkt oder Edelstahl – welche Ausführung ist richtig?
Verzinkte Schienen sind für trockene Innenräume und Standardanwendungen ausreichend. In Edelstahl gefertigte Montageschienen empfehlen sich für Außenbereiche, Feuchträume und korrosionsbelastete Umgebungen.
Jetzt die passende Montageschiene finden!
Wählen Sie das Profil, das zu Ihrem Projekt passt, und ergänzen Sie es mit dem passenden Zubehör aus dieser Kategorie. Bei Fragen zur Auswahl oder Kombination berät Sie unser Team gerne.
