Mauerdurchführungen

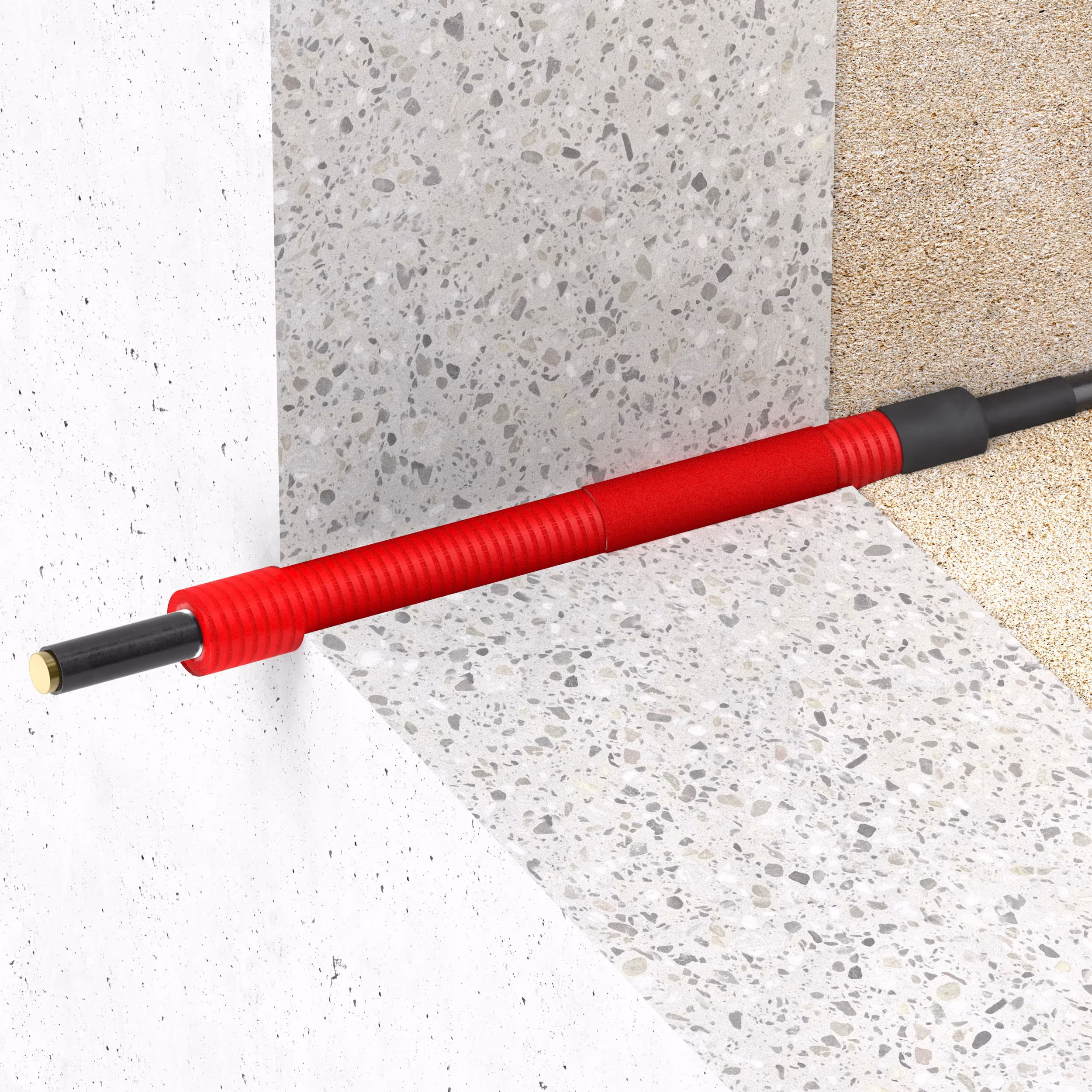

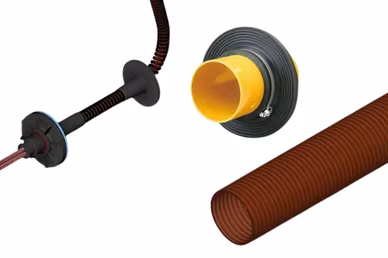

ProduktbeschreibungDas Produkt UGA Flexible Hauseinführung FHE TM von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zur Hauseinführung von Kabeln und Rohren. Dank der Expansionsdicht-Beschichtung und den zwei Thermomuffen sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenGroßer AnwendungsbereichEinfache KabelauswechslungStabiles Leerrohrsystem für den AußenbereichLeichte und schnelle MontageHohe Widerstandsfähigkeit gegen Chemikalien, Sole oder BodenbeschaffenheitenGas- und wasserdicht bis 1 barAbdichtung auch bei Mehrfachbelegung möglichAnwendungsbereicheSanitärinstallationenHeizungsanlagenIndustrieanwendungenProduktdatenMaterial: Flexibler SpiralschlauchLänge: 600 mmIn unserem Sortiment finden Sie auch passende Verbindungsstücke sowie weitere Produkte für den Anschluss.

ProduktbeschreibungDas Produkt UGA Flexible Hauseinführung FHE 80 von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zur Hauseinführung von Kabeln und Rohren. Dank des flexiblen Spiralschlauchs sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenGroßer AnwendungsbereichTemperaturbereich −15º bis +60º CStabiles Leerrohrsystem für den AußenbereichLeichte und schnelle MontageHohe Widerstandsfähigkeit gegen Chemikalien, Sole oder BodenbeschaffenheitenGas- und wasserdicht bis 1 barAbdichtung auch bei Mehrfachbelegung möglichMindestbiegeradius = 5 x AußendurchmesserAnwendungsbereicheSanitärinstallationenHeizungsanlagenIndustrieanwendungenProduktdatenMaterial: Flexibler SpiralschlauchTemperaturbereich: −15º bis +60º CIn unserem Sortiment finden Sie auch passende Verbindungsstücke sowie weitere Produkte für den Anschluss.

ProduktbeschreibungDas Produkt UGA Flexible Hauseinführung FHE 65 von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zur Einführung von Kabeln und Leitungen in Gebäude. Dank des stabilen Leerrohrsystems sorgt es für perfekten Halt und passt sich flexibel an verschiedene Außenbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation. Die hohe Widerstandsfähigkeit gegen Chemikalien und Sole gewährleistet eine lange Lebensdauer. Die Flexibilität des Systems ermöglicht eine einfache Anpassung an unterschiedliche Anforderungen.EigenschaftenGroßer AnwendungsbereichTemperaturbereich −15º bis +60º C, Verlegung auch bei niedrigen Umgebungstemperaturen möglichStabiles Leerrohrsystem für den AußenbereichLeichte und schnelle MontageHohe Widerstandsfähigkeit gegen Chemikalien, Sole oder BodenbeschaffenheitenGas- und wasserdicht bis 1 barAbdichtung auch bei Mehrfachbelegung möglichMindestbiegeradius = 5 x AußendurchmesserAnwendungsbereicheGebäudeIndustriebautenAußenanlagenProduktdatenSpiralschlauch als MeterwareGas- und wasserdicht bis 1 barIn unserem Sortiment finden Sie auch passende Zubehörteile sowie weitere Produkte für den Anschluss.

Ausführung: FHE45; Länge: 1000 mm FHE Spiralschlauch als Meterware.Flexible-Haus-Einführungen FHE zum gas- und wasserdichten Einführen von Kabeln oder Leitungen aller Art. Der Spiralschlauch überzeugt durch flexiblen, stoßfesten Kunststoff mit Expansionsdicht-Beschichtung. Sollte Ihnen keine dieser Längen zusagen, so wenden Sie sich an uns unter -- Bestellungen@uga.eu -- Wir bieten Ihnen eine preisgünstige Individuelle Lösung an.Vorteile Verlegung auch bei niedrigen Umgebungstemperaturen möglich Schnelle und einfache Montage Großer Anwendungsbereich Einfache Kabelauswechslung Kunststoff mit Expansionsdicht-Beschichtung Gute Witterungs- und Chemikalienbeständigkeit Abdichtung auch bei Mehrfachbelegung möglich Technische Details: Gas- und wasserdicht bis 1 bar Temperaturbereich −15º bis +60º C Mindestbiegeradius = 5 x Außendurchmesser Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2Einbau-Hinweise:Kabel und Flexible-Haus-Einführung FHE sind fachgerecht zu verlegen, um eine zuverlässige Gas- und Wasserdichtheit zu gewährleisten, daher ausschließlich in WU-Beton (BKL-1 und -2) verarbeiten. Für Dichtheit haftet der Auftragnehmer.

ProduktbeschreibungDas Produkt UGA Flexible Hauseinführung FHE 38 von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zur Hauseinführung von Kabeln und Rohren. Dank des flexiblen Spiralschlauchs sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenGroßer AnwendungsbereichTemperaturbereich −15º bis +60º CStabiles Leerrohrsystem für den AußenbereichLeichte und schnelle MontageHohe Widerstandsfähigkeit gegen Chemikalien, Sole oder BodenbeschaffenheitenGas- und wasserdicht bis 1 barAbdichtung auch bei Mehrfachbelegung möglichMindestbiegeradius = 5 x AußendurchmesserAnwendungsbereicheSanitärinstallationenHeizungsanlagenIndustrieanwendungenProduktdatenMaterial: Flexibler SpiralschlauchTemperaturbereich: −15º bis +60º CIn unserem Sortiment finden Sie auch passende Verbindungsstücke sowie weitere Produkte für den Anschluss.

ProduktbeschreibungDas Produkt UGA Flexible Hauseinführung FHE 30 von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zur Hauseinführung von Kabeln und Rohren. Dank des flexiblen Spiralschlauchs sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenGroßer AnwendungsbereichTemperaturbereich −15º bis +60º CStabiles Leerrohrsystem für den AußenbereichLeichte und schnelle MontageHohe Widerstandsfähigkeit gegen Chemikalien, Sole oder BodenbeschaffenheitenGas- und wasserdicht bis 1 barAbdichtung auch bei Mehrfachbelegung möglichMindestbiegeradius = 5 x AußendurchmesserAnwendungsbereicheSanitärinstallationenHeizungsanlagenIndustrieanwendungenProduktdatenMaterial: Flexibler SpiralschlauchTemperaturbereich: −15º bis +60º CIn unserem Sortiment finden Sie auch passende Verbindungsstücke sowie weitere Produkte für den Anschluss.

ProduktbeschreibungDas Produkt UGA Flexible Hauseinführung FHE 20 von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zur Hauseinführung von Kabeln und Rohren. Dank des flexiblen Spiralschlauchs sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenGroßer AnwendungsbereichTemperaturbereich −15º bis +60º CStabiles Leerrohrsystem für den AußenbereichLeichte und schnelle MontageHohe Widerstandsfähigkeit gegen Chemikalien, Sole oder BodenbeschaffenheitenGas- und wasserdicht bis 1 barAbdichtung auch bei Mehrfachbelegung möglichMindestbiegeradius = 5 x AußendurchmesserAnwendungsbereicheSanitärinstallationenHeizungsanlagenIndustrieanwendungenProduktdatenMaterial: Flexibler SpiralschlauchTemperaturbereich: −15º bis +60º CIn unserem Sortiment finden Sie auch passende Verbindungsstücke sowie weitere Produkte für den Anschluss.

Ausführung: Innendurchmesser: 200mm; Oberlänge: 80mmVorbauflansch zum nachträglichen Anbau mit 10 mm Zulage. Produkt ist nur in geteilter Ausführung verfügbar, heißt Kabel und Rohre können schon vor Montage verlegt sein. Produkt wird inklusive PE-Deckeln als Schutz vor Dreck und Betonmilch geliefert.Für WU-Beton-Beanspruchungsklasse 1 und 2Flansch umlaufend 60 mm,M8 Senkkopfmaueranker V2A,10 mm EPDM Gummizulagehohe Individualität bei der Anpassung der DurchmesserVorteile und Nutzen:• Produkt für den nachträglichen Anbau• Der Innendurchmesser (A) entspricht exakt dem Nenndurchmesser• Abdichtung durchgeführter Rohre und Kabel erfolgt mit einer Gummi-Press-Dichtung oder einer Ring-Raum-Dichtung (nicht inkl.)• Stahlausführung für hohe statische Belastungen• geeignet zur Abdichtung einer Kernbohrung auf einer Wand oder Decke• Abdichtung auf Bitumendickbeschichtung mit spezieller Dichtmasse möglichTechnische Details:• gas und wasserdicht bis 2,5 bar• Einsatz in vorhandene Bauwerke für Kernbohrungen in WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 mit Sikaflex 11 FC Purform• Mit Dichtmittel Weicon 310 M® Super-Haft für Bitumendickbeschichtungen geeignet (nicht im Sinne der DIN18533)• 10 mm EPDM-Flanschdichtung auf der Wandseite• Flansch umlaufend 60 mm• Auch als geteilte Variante lieferbar bei verlegten Kabeln und RohrenWerkstoffangaben:Metallfutterrohr komplett aus V2A oder V4A, Gummironde aus EPDM, Maueranker aus V2APrüfnachweis:LRQA bis 2,5 bar auf WU-Betonkonstruktion LRQA bis 1 bar mit Schwarzer Wanne

Ausführung: Innendurchmesser: 100mm; Oberlänge: 80mmVorbauflansch zum nachträglichen Anbau mit 10 mm Zulage. Produkt ist nur in geschlossener Ausführung verfügbar, heißt Kabel und Rohre können nur nach Betonage eingezogen werden. Produkt wird inklusive PE-Deckeln als Schutz vor Dreck und Betonmilch geliefert.Für WU-Beton-Beanspruchungsklasse 1 und 2Flansch umlaufend 60 mm,M8 Senkkopfmaueranker V2A,10 mm EPDM Gummizulagehohe Individualität bei der Anpassung der DurchmesserVorteile und Nutzen:• Produkt für den nachträglichen Anbau• Der Innendurchmesser (A) entspricht exakt dem Nenndurchmesser• Abdichtung durchgeführter Rohre und Kabel erfolgt mit einer Gummi-Press-Dichtung oder einer Ring-Raum-Dichtung (nicht inkl.)• Stahlausführung für hohe statische Belastungen• geeignet zur Abdichtung einer Kernbohrung auf einer Wand oder Decke• Abdichtung auf Bitumendickbeschichtung mit spezieller Dichtmasse möglichTechnische Details:• gas und wasserdicht bis 2,5 bar• Einsatz in vorhandene Bauwerke für Kernbohrungen in WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 mit Sikaflex 11 FC Purform• Mit Dichtmittel Weicon 310 M® Super-Haft für Bitumendickbeschichtungen geeignet (nicht im Sinne der DIN18533)• 10 mm EPDM-Flanschdichtung auf der Wandseite• Flansch umlaufend 60 mm• Auch als geteilte Variante lieferbar bei verlegten Kabeln und RohrenWerkstoffangaben:Metallfutterrohr komplett aus V2A oder V4A, Gummironde aus EPDM, Maueranker aus V2APrüfnachweis:LRQA bis 2,5 bar auf WU-Betonkonstruktion LRQA bis 1 bar mit Schwarzer Wanne

Kunststoff Futterrohr mit Dichtlippen

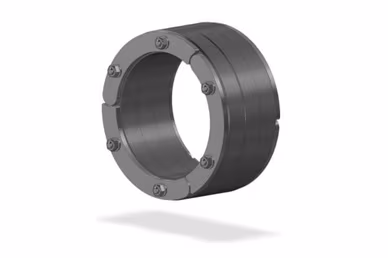

ProduktbeschreibungDas Produkt Ring-Raum-Dichtung 60mm von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zur Abdichtung von Rohren. Dank der Zwiebelschnitttechnologie und den zwei Stufenlaschen sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenZur schnellen und zuverlässigen Abdichtung von RohrenGas- und wasserdichter Dichtungseinsatz für WU-Kernbohrung (Kl. 1 und 2) oder FutterrohrGeprüft nach FHRK-PrüfgrundlageKurze MontagezeitHochwertige Verarbeitung durch BolzenverschweißungAnwendungsbereicheSanitärinstallationenHeizungsanlagenIndustrieanwendungenProduktdatenMaterial: EPDM-GummiGummistärke: 60 mmMetallteile: V2AIn unserem Sortiment finden Sie auch passende Verbindungsstücke sowie weitere Produkte für den Anschluss.

ProduktbeschreibungDas Produkt Ring-Raum-Dichtung 40mm von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zur Abdichtung von Rohren. Dank der Zwiebelschnitttechnologie und den zwei Stufenlaschen sorgt es für perfekten Halt und passt sich flexibel an verschiedene Installationsbereiche an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenZur schnellen und zuverlässigen Abdichtung von RohrenGas- und wasserdichter Dichtungseinsatz für WU-Kernbohrung (Kl. 1 und 2) oder FutterrohrGeprüft nach FHRK-PrüfgrundlageKurze MontagezeitHochwertige Verarbeitung durch BolzenverschweißungAnwendungsbereicheSanitärinstallationenHeizungsanlagenIndustrieanwendungenProduktdatenMaterial: EPDM-GummiGummistärke: 40 mmMetallteile: V2AIn unserem Sortiment finden Sie auch passende Verbindungsstücke sowie weitere Produkte für den Anschluss.

ProduktbeschreibungDas Produkt Ring-Raum-Dichtung 20mm von UGA System-Technik bietet eine schnelle, einfache und sichere Lösung zur Abdichtung von Rohren. Dank der Zwiebelschnitttechnologie sorgt es für perfekten Halt und passt sich flexibel an verschiedene Rohrdurchmesser an. Das robuste Design und die einfache Montage machen dieses Produkt zu einer zuverlässigen Wahl für jede Installation.EigenschaftenZwiebelschnitttechnologieGas- und wasserdicht bis 2,5 barKurze MontagezeitHochwertige Verarbeitung durch BolzenverschweißungAnwendungsbereicheRohreKernbohrungenProduktdatenMaterial: EPDM-Gummi, Gummistärke: 20 mmMetallteile aus V2AIn unserem Sortiment finden Sie auch passende Zubehörteile sowie weitere Produkte für den Anschluss.

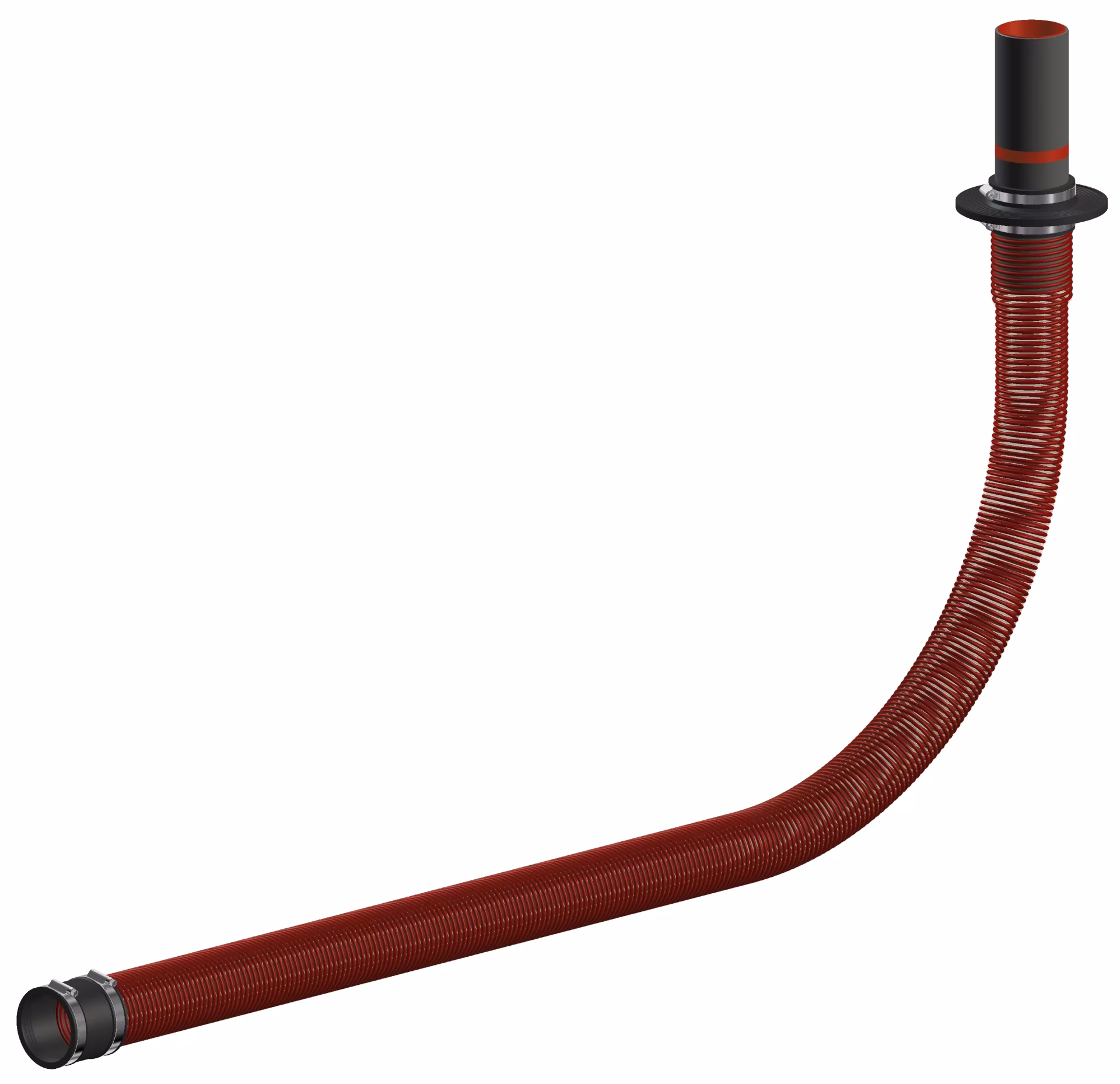

Ausführung: Ø Kunststoffspiralschlauch: 80 mm; Anschluss von Rohr Øa: 75 - 89 mm; Länge: 3000 mm; Schlauchlänge: 2000 mmUGA Bodenplattendurchführung BO-PLA für nicht unterkellerte Gebäude mit Kunststoffspiralschlauch, 1. Seite: glattwandiges Kunststoffrohr 250 mm vorstehend, mit Mauerkragen, inkl. Markierung zur Mindestüberdeckung des Betons. 2. Seite EPDM-Anschlußmanschette zum Anschluss von Leerrohren (Profildichtringe für Wellrohre bauseits)..Vorteile Muffenfreies Verlegen unterhalb der Bodeplatte Ideal zum Durchführen von Kabel und Rohren bei Gebäude ohne Keller mit massiver Bodenplatte (Telekommunikation, Strom und Wasser) Sicheres Durchführen der Kabel und Rohre unterhalb der Bodenplatte durch integriertes Kabel-Schutz-System (Anforderung von Energieversorger erfüllt) Durch intelligentes Komplettsystem kann man massiv Kunststoffabfälle minimieren, im Gegensatz zu den gängigen Ein- und Mehrspartenpaketen Einsatz von GPD80 mit Zwiebelschnitt und/oder individuellen Bohrungen ist möglich (nicht im Lieferumfang enthalten) Mehr Flexibilität bei nicht einheitlichen Kabel- und RohrgräbenTechnische Details:Wasserdicht bis 2,5 bar Gasdicht bis 1 bar Für WU-Beton Beanspruchungsklasse 1 und 2 Kunststoffrohr Øi 80 mm, vorstehend 250 mm Mauerkragen (MK90) mit zwei Spannschellen Markierung für mind. Betonüberdeckung Kunststoffspiralschlauch mit Øi 80 mm Anschlussmanschette (75-89mm) mit zwei Spannschellen Mindestlänge 2250 mmPrüfnachweise:Dichtheitsprüfung von Wasser bis 2,5 bar TÜV RheinlandDichtheitsprüfung von Gas bis 1 bar LGA NürnbergWerkstoffangaben:Schutzdeckel (PE), Kunststoffrohr (PVC), Manschette (EPDM), Spannschellen (V2A), Mauerkragen (EPDM), Spiralschlauch (PVC), Markierungstreifen (PVC)

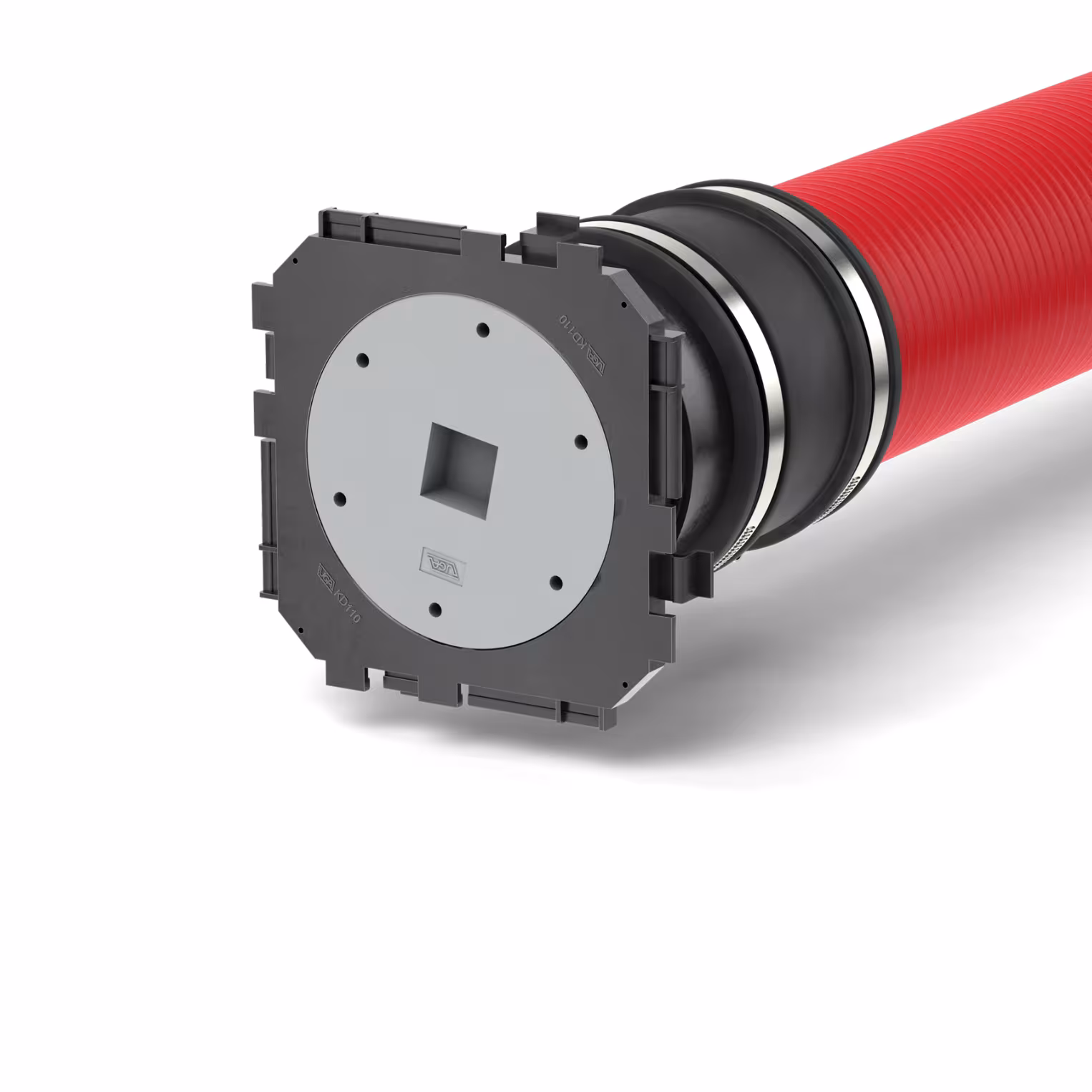

Ausführung: Innendurchmesser: 110 mm; Außendurchmesser: 124 mm;4000 mmAnschlüsse: Seite 1: KD110-D-MASeite 2: KD110-D-MADie Kabel-Schutz-Systeme KSS von UGA schützen Kabel zuverlässig vor Feuchtigkeit und mechanischen Einwirkungen außerdem wird eine Gas- und druckwasserdichte Verbindung erzeugt. Unsere Kabel-Schutz-Systeme sind mit einer besonderen Innenbeschichtung ausgestattet, um ein reibungsloses Verlegen der Kabel zu gewährleisten. KSS-Systeme sind in den Durchmessern 80, 110, 125 und 150 mm erhältlich. Sie bestehen aus mechanisch stark belastbarem, flexiblem Kunststoff und können problemlos einbetoniert werden. Der minimale Biegeradius liegt je nach Schlauchdurchmesser zwischen einem halben und einem Meter. Ihre vielfältigen Anschlusskomponenten erlauben die Anbindung an Dichtpackungen, Futterrohre, Kernbohrungen und an andere Kabelschutzschläuche und -rohre. Bei einer Änderung der Kabelbelegung sind keine aufwendigen Erdarbeiten notwendig.Vorteile Systemweiterführung über Manschettentechnik möglich glatte Innenbeschichtung KSS-SuperSlide für optimalen Kabelzug mit geringer Reibung äußerst robust bei der Verarbeitung auf der Baustelle gegenüber scharfen Kanten und anderen äußeren Einflüssen kann durch verschiedene Systemdeckel und Manschetten mit Dichtpackungen, Futterrohren und anderen Leerrohrsystemen verbunden werden je nach Baustellenbedingung kann das System auch nach Längenmaß bestellt werden. (max. 25 m Rolle) Technische DetailsGas und wasserdicht bis 1 bar (entspricht 10 Meter Wassersäule)Schlauch besteht aus weichem und flexiblem Weich-PVC-Füllmaterial, dass durch Hart-PVC-Spiralen stabilisiert wird Innenbeschichtung KSS-SuperSlide besteht aus Hart-PVC 80 Shore Verarbeitungstemperatur zwischen 5 – 50 °C Bei tiefen Temperaturen muss der Schlauch erwärmt werden Werkstoffangaben:Füllmaterial (Weich-PVC), Spirale (Hart-PVC), Innenbeschichtung (Hart-PVC)Abbildung ähnlich. Bei Rückfragen können Sie uns gerne kontaktieren unter oben angegebener E-Mail Adresse.

Ausführung: Wandstärke: 200 mm; Neigungswinkel: 30 GradDie UGA BKD150 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders Starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS150) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 210 mm Mindestwandstärke: 240 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Die Mindestbetonabdeckung von 200 mm nach WU-Richtlinie (Merkblatt H10) wird bei der Schrägdichtpackung BKD150-K-S30 erst ab einer Wandstärke von 350 mm (S45 - 400 mm) erreicht. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), 3-Stegdichtung (TPE) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit Dichtungslippe (TPE), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

Ausführung: Wandstärke: 300 mm; Neigungswinkel: 30 GradDie UGA BKD150 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders Starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS150) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 210 mm Mindestwandstärke: 240 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Die Mindestbetonabdeckung von 200 mm nach WU-Richtlinie (Merkblatt H10) wird bei der Schrägdichtpackung BKD150-K-S30 erst ab einer Wandstärke von 350 mm (S45 - 400 mm) erreicht. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), 3-Stegdichtung (TPE) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit Dichtungslippe (TPE), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

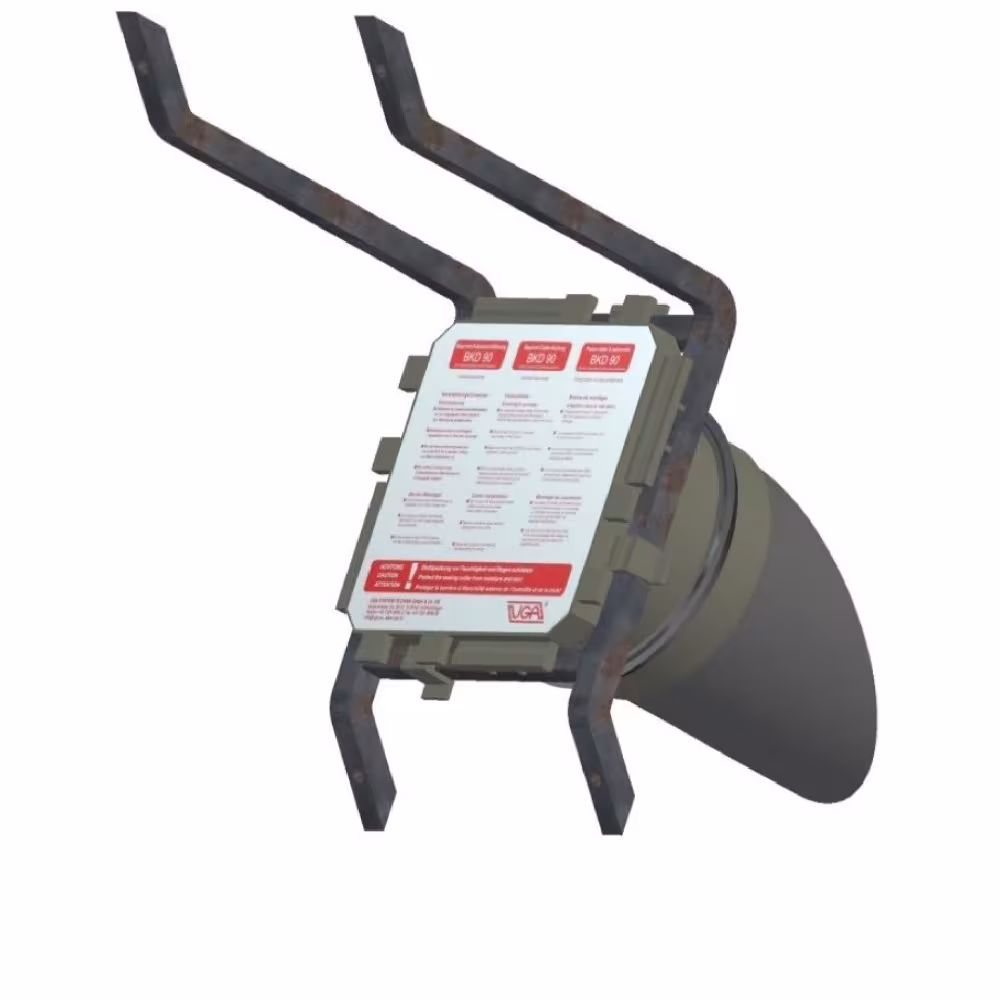

Ausführung: Wandstärke: 250 mm; Neigungswinkel: 30 GradDie UGA BKD90 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht beidseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS80) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 125 mm Mindestwandstärke: 250 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Durch die Sonderlösung der Schrägeinführung wird eventuell die vorgeschriebene Mindestwandstärke für WU-Betonwände unterschritten. Bitte beachten. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), Wassersperre (SBR), Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring (NBR), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

Ausführung: Wandstärke: 250 mm; Neigungswinkel: 30 GradDie UGA BKD90 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht beidseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS80) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 125 mm Mindestwandstärke: 250 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Durch die Sonderlösung der Schrägeinführung wird eventuell die vorgeschriebene Mindestwandstärke für WU-Betonwände unterschritten. Bitte beachten. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), Wassersperre (SBR), Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring (NBR), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

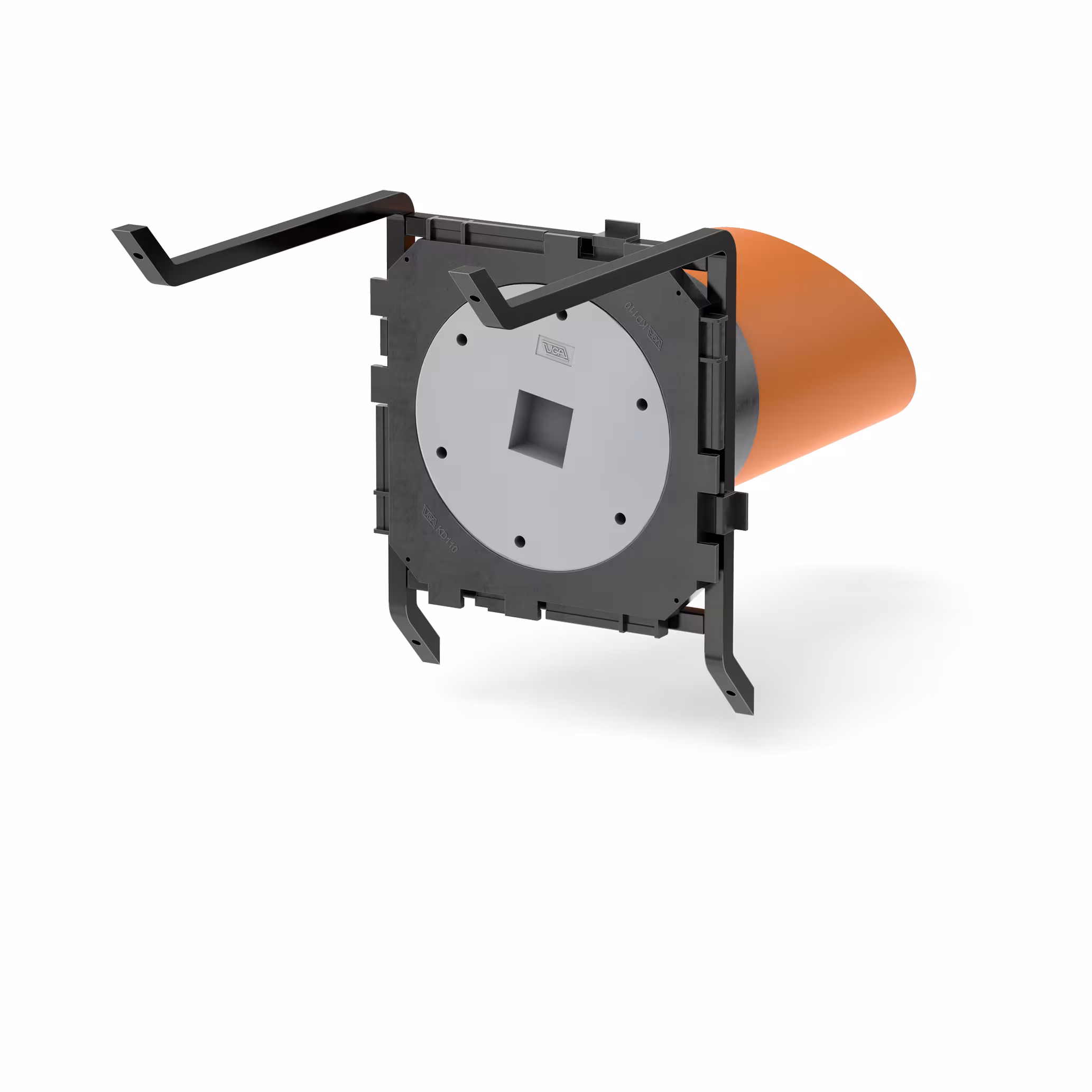

Ausführung: Wandstärke: 240 mm; Neigungswinkel: 30 GradDie UGA KD110 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht beidseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS110) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 180 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Durch die Sonderlösung der Schrägeinführung wird eventuell die vorgeschriebene Mindestwandstärke für WU-Betonwände unterschritten. Bitte beachten. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), Wassersperre (SBR), Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring (NBR), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

Ausführung: Wandstärke: 250 mm; Neigungswinkel: 30 GradDie UGA KD110 Schräg-Dichtpackung ist speziell für schräg geführte Kabel im Winkel von 30º, 45º oder 60º entwickelt worden. Dies ermöglicht es besonders starre Kabel optimal einzuführen. Inklusive Hilfsrahmen und Styroporkeil. Jede Dichtpackung wird mit einem gas und druckwasserdichten, geschlossenen Systemdeckel als Blindverschluss geliefert. Bei Einfach-Dichtpackungen ist zusätzlich auf der Rückseite (Nichtanschlussseite) ein Schmutzdeckel enthalten. Somit bleibt der Innenraum beim Einbau sauber und die Dichtpackung ist nach dem Einbetonieren sofort gas- und druckwasserdicht. Die Dichtpackung ist mit einem Abdichtsystem versehen. Dieses gewährleistet eine absolute Dichtheit zum Beton.Vorteile Schnelle und einfache Montage dauerhaft zuverlässige Abdichtung durch Blinddeckel bereits im Einbau gas- und druckwasserdicht beidseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze Für schräg geführte Kabeldurchgänge aus jeder Richtung. ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS110) Hilfsrahmen aus Stahl mit Nagellöchern Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische Detailsgas- und wasserdicht bis 2,5 barAchsabstand: 180 mm Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen Durch die Sonderlösung der Schrägeinführung wird eventuell die vorgeschriebene Mindestwandstärke für WU-Betonwände unterschritten. Bitte beachten. Paketbildung nur einreihig möglich Werkstoffangaben:Dichtpackung (ABS), Wassersperre (SBR), Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring (NBR), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St37) Prüfnachweise:Fraunhofer Institut IFAM Dichtheitsprüfung

Ausführung: Winkel: 30°; Spannbereich: 110 - 125 mm; Länge: 200 mm; Mindestwandstärke: 350 mmBajonett-Schräg-Einfachdichtpackung mit 3-Stegdichtung und Rohranschlussmuffe in Manschettentechnik (inklusive druckwasserdichtem Blinddeckel BKD-150D). Ideal geeignet um starre Kabel knickfrei zu führen. Die UGA-Manschettentechnik ermöglicht es, alle Arten von Rohren und Schläuchen mit dem BKD 150-System zu verbinden. Auch das nachträgliche Abdichten ist mit den UGA BKD 150-Systemeinsätzen mit integriertem Schutz gegen Auswandern möglich. Nach Betonage ist die Packung gas - und Druckwasserdicht. VorteileSchnelle und einfache Montagedurch Blinddeckel bereits im Einbau gas- und druckwasserdicht dauerhaft zuverlässige Abdichtungeinseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und SystemeinsätzeFür schräg geführte Kabeldurchgänge aus jeder Richtungermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS150) elastische Anschlussverbindung in Manschettentechnik zum Anschluss von Leerrohr- und KabelschutzsystemenHilfsrahmen aus Stahl mit NagellöchernEinbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau Technische DetailsWasserdicht bis 0,5 barAchsabstand: 210 mmEinsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2 Einbaurichtung ist festzulegen bei Einfach Schrägdichtpackung Die Mindestbetonabdeckung von 200 mm nach WU-Richtlinie (Merkblatt H10) wird bei der Schrägdichtpackung BKD150-K-S30 erst ab einer Wandstärke von 350 mm (S45 - 400 mm) erreicht Paketbildung nur einreihig möglich Einbaurichtung ist festzulegen Werkstoffangaben:Dichtpackung (ABS), 3-Stegdichtung (TPE) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit Dichtunglippe (TPE), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St 37), manschette (EPDM), Spannbänder (V2A)

Ausführung: Kernbohrungsdurchmesser: 50 mm; Anzahl der Bohrungen: 9 ; Maximaler Bohrlochdurchmesser: 8 mm; geschlossenBitte die gewünschten Bohrlochgrößen bei der Bestellung mit angeben!Die geschlossenen UGA Gummi-Press-Dichtungen dienen zur schnellen und zuverlässigen Abdichtung von Kabeln und Rohren. Sie sind universell geeignet im Bereich der Strom-, und Wasserverteilung im Hoch- wie im Tiefbau. Sie können in Kernbohrungen, Futterrohren und Bajonett-Kabel- Durchführungen (BKD-System) eingesetzt werden. Durch die individuelle Fertigung von Pressplatten können wir jede Kabel- oder Rohrbelegung bewältigen und fachgerecht abdichten. Es gibt keine Dimension, die wir nicht kennen. Von gewaltigen Rohren über 2000 mm Durchmesser bis hin zu hunderten Steuerkabeln mit 4 mm Durchmesser. Durch das Anziehen der Sechskantmuttern werden die Gummischeiben aneinandergepresst. Der Pressdruck bewirkt eine sichere und dauerhafte gas- und wasserdichte Abdichtung.Vorteile Langlebige und zuverlässige Abdichtung von Kabeln und RohrenSchnelle und intuitive Montage Perfekter Einbau durch passgenaue Abmessungen Radondichtheit Einsatz in Kernbohrungen innerhalb einer Betonkonstruktion aus WU-Beton Beanspruchungsklasse 1 und 2 oder bauseitiges FutterrohrTechnische Details: Gas- und wasserdicht für nicht drückendes Wasser bis 2,5 bar Gummironde mit 30 mm Verpressen des Gummis durch Anziehen der Spannmuttern Werkstoffangaben:Metallpressplatten (V2A oder V4A), Gummi-Ronde (EPDM), Gewindebolzen und Muttern (V2A oder V4A) Prüfnachweise:Geprüft nach FHRK-Standard 20/30 für nicht drückendes Wasser

Ausführung: Kernbohrungsdurchmesser: 50 mm; Anzahl der Bohrungen: 3 ; Maximaler Bohrlochdurchmesser: 20 mm; geschlossen mit FlanschBitte die gewünschten Bohrlochgrößen bei der Bestellung mit angeben!Die geschlossenen UGA Gummi-Press-Dichtungen mit überdeckendem Flansch dienen zur schnellen und zuverlässigen Abdichtung von Kabeln und Rohren. Sie sind universell geeignet im Bereich der Strom-, und Wasserverteilung im Hoch- wie im Tiefbau. Sie können in Kernbohrungen, Futterrohren und Bajonett-Kabel- Durchführungen (BKD-System) eingesetzt werden. Durch die individuelle Fertigung von Pressplatten können wir jede Kabel- oder Rohrbelegung bewältigen und fachgerecht abdichten. Es gibt keine Dimension, die wir nicht kennen. Von gewaltigen Rohren über 2000 mm Durchmesser bis hin zu hunderten Steuerkabeln mit 4 mm Durchmesser. Durch das Anziehen der Sechskantmuttern werden die Gummischeiben aneinandergepresst. Der Pressdruck bewirkt eine sichere und dauerhafte gas- und wasserdichte Abdichtung.Vorteiledurch den Flansch ist eine Fixierung gegeben Langlebige und zuverlässige Abdichtung von Kabeln und Rohren auch bei hohen Lastfällen (Radiallast ca. 200 kg und 10 m Wassersäule)Schnelle und intuitive Montage Perfekter Einbau durch passgenaue Abmessungen Radondichtheit Einsatz in Kernbohrungen innerhalb einer Betonkonstruktion aus WU-Beton Beanspruchungsklasse 1 und 2 oder bauseitiges FutterrohrTechnische Details: Gas- und wasserdicht für drückendes Wasser bis 5 bar Gummironde mit 60 mm Verpressen des Gummis durch Anziehen der Spannmuttern Werkstoffangaben:Metallpressplatten (V2A oder V4A), Gummi-Ronde (EPDM), Gewindebolzen und Muttern (V2A oder V4A) Prüfnachweise: Geprüft nach FHRK-Standard 20/30/40/60 für drückendes Wasser und Druckprüfung LGA Nürnberg für die GPD150/G/60/V2A/EPDM

Ausführung: Kernbohrungsdurchmesser: 50 mm; Anzahl der Bohrungen: 1 ; Maximaler Bohrlochdurchmesser: 34 mm; geschlossen mit FlanschBitte die gewünschten Bohrlochgrößen bei der Bestellung mit angeben!Die geschlossenen UGA Gummi-Press-Dichtungen mit überdeckendem Flansch dienen zur schnellen und zuverlässigen Abdichtung von Kabeln und Rohren. Sie sind universell geeignet im Bereich der Strom-, und Wasserverteilung im Hoch- wie im Tiefbau. Sie können in Kernbohrungen, Futterrohren und Bajonett-Kabel- Durchführungen (BKD-System) eingesetzt werden. Durch die individuelle Fertigung von Pressplatten können wir jede Kabel- oder Rohrbelegung bewältigen und fachgerecht abdichten. Es gibt keine Dimension, die wir nicht kennen. Von gewaltigen Rohren über 2000 mm Durchmesser bis hin zu hunderten Steuerkabeln mit 4 mm Durchmesser. Durch das Anziehen der Sechskantmuttern werden die Gummischeiben aneinandergepresst. Der Pressdruck bewirkt eine sichere und dauerhafte gas- und wasserdichte Abdichtung.Vorteile durch den Flansch ist eine Fixierung gegeben Langlebige und zuverlässige Abdichtung von Kabeln und RohrenSchnelle und intuitive Montage Perfekter Einbau durch passgenaue Abmessungen Radondichtheit Einsatz in Kernbohrungen innerhalb einer Betonkonstruktion aus WU-Beton Beanspruchungsklasse 1 und 2 oder bauseitiges FutterrohrTechnische Details: Gas- und wasserdicht für nicht drückendes Wasser bis 2,5 bar Gummironde mit 30 mm Verpressen des Gummis durch Anziehen der Spannmuttern Werkstoffangaben:Metallpressplatten (V2A oder V4A), Gummi-Ronde (EPDM), Gewindebolzen und Muttern (V2A oder V4A) Prüfnachweise:Geprüft nach FHRK-Standard 20/30 für nicht drückendes Wasser

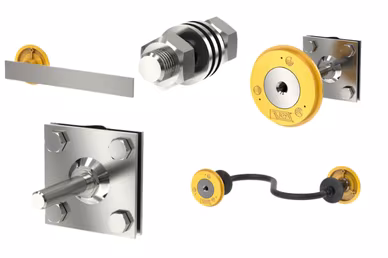

Ausführung: verzinkt Anschlusselement für Verbindungsstelle an Gebäudeerdung in Form eines Flachrundverbinders.Für Anschlussgewinde M12 Geeignet für WU-Beton Beanspruchungsklasse 1 und 2

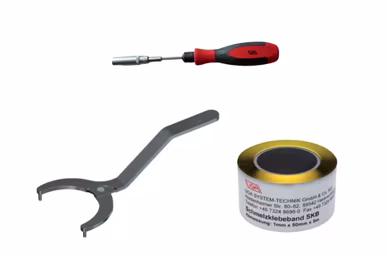

GSS UGA Gelenk-Stirnloch-Schlüssel für die Montage sämtlicher Systemdeckel und Systemeinsätzen unserer BKD-, KD- und KSS-Systeme
