UGA BKD90 1-fach Dichtpackung Auswanderschutz Kabel Durchführung BKD90-K/100

Produktinformationen "UGA BKD90 1-fach Dichtpackung Auswanderschutz Kabel Durchführung BKD90-K/100"
Ausführung: Wandstärke: 100 mm

Bajonett-Einfachdichtpackung mit 3-Stegdichtung zum schnellen einseitigen Anschluss von Bajonett-Systemdeckeln für Kabel- oder Rohrsysteme. Einsetzbar ab 50 mm Wandstärke.

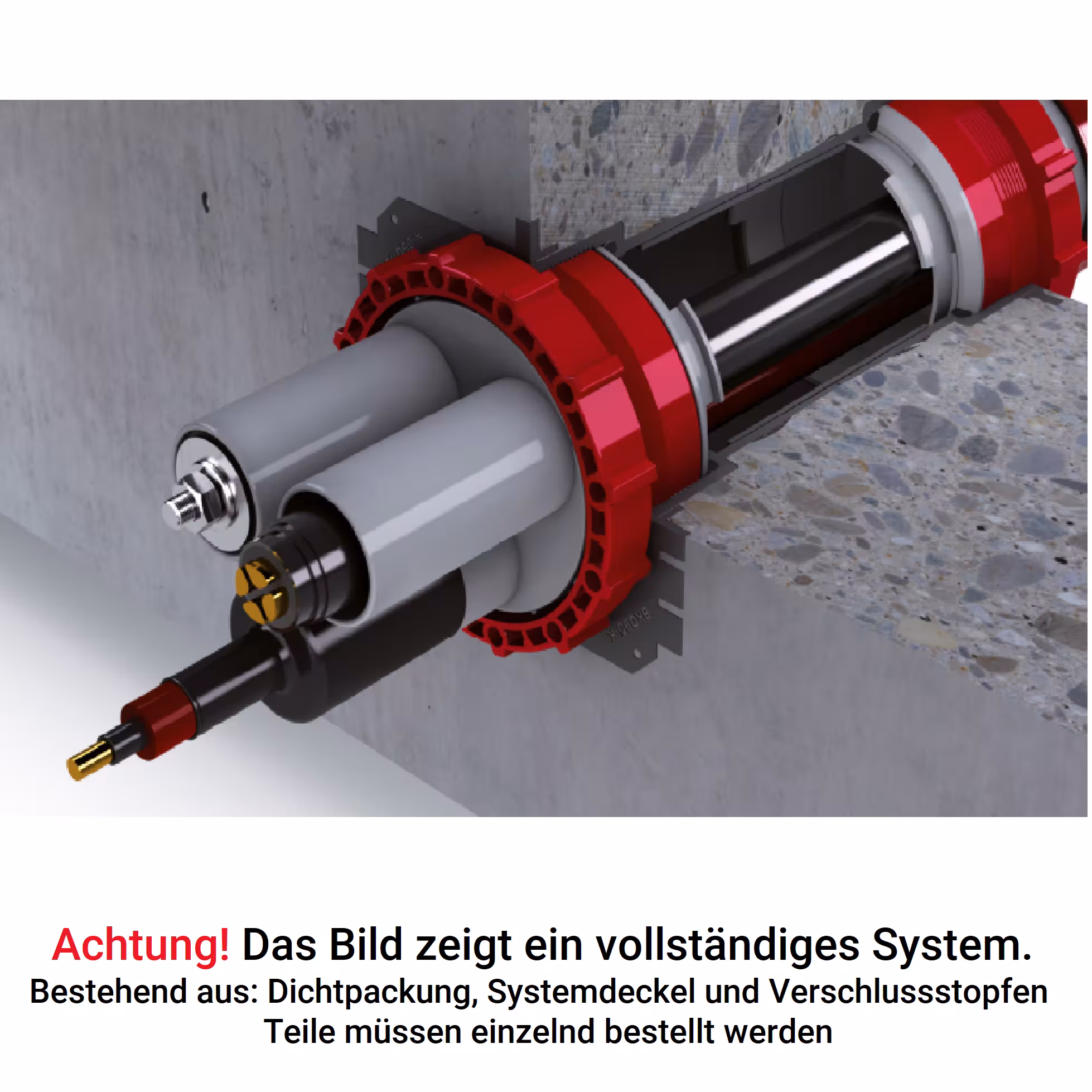

Die Aufnahme des BKD 90-Systems ermöglicht den schnellen Anschluss von Systemdeckeln oder Kabelschutzrohren an die Dichtpackung. Im Handumdrehen ist eine zuverlässige Abdichtung hergestellt. Einfacher lassen sich Kabel nicht abdichten.


Vorteile

  • Schnelle und einfache Montage

  • durch Blinddeckel bereits im Einbau gas- und wasserdicht

  • dauerhaft zuverlässige Abdichtung

  • einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze

  • keine Nachbearbeitung erforderlich

  • Für Warm- und Kaltschrumpftechnik geeignet

  • keine Nachbearbeitung erforderlich

  • durch einfaches Zusammenstecken der Dichtpackungen Möglichkeit der Paketbildung

Verarbeitungshinweise

Die Dichtpackung wird mit Stiftnägeln befestigt und bündig in die Verschalung einbetoniert. Zur Befestigung sind Nagellöscher in der Dichtpackung vorhanden.

Ein druckwasserdichter Systemdeckel ist im Lieferumfang jeder Dichtpackung enthalten.

Technische Details:

  • Gas- und wasserdicht bis 2,5 bar

  • Rahmenmaß: 135 x 135 mm (pro Dichtpackung)

  • Achsabstand: 125 mm

  • Mindestwandstärke: 50 mm

  • Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2
  • Einbaurichtung ist festzulegen

Prüfnachweise:

Fraunhofer Institut IFAM Dichtheitsprüfung

Werkstoffangaben:

Dichtpackung (ABS), Wassersperre (SBR) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring aus NBR

Achsabstand: 125 mm
Gas- und Wasserdicht bis: 2.5 bar
Rahmenmaß: 135 x 135 mm
Wandstärke: 100 mm
