BKD90 Doppel Dichtpackung Auswanderschutz Kabel Durchführung UGA System-Technik

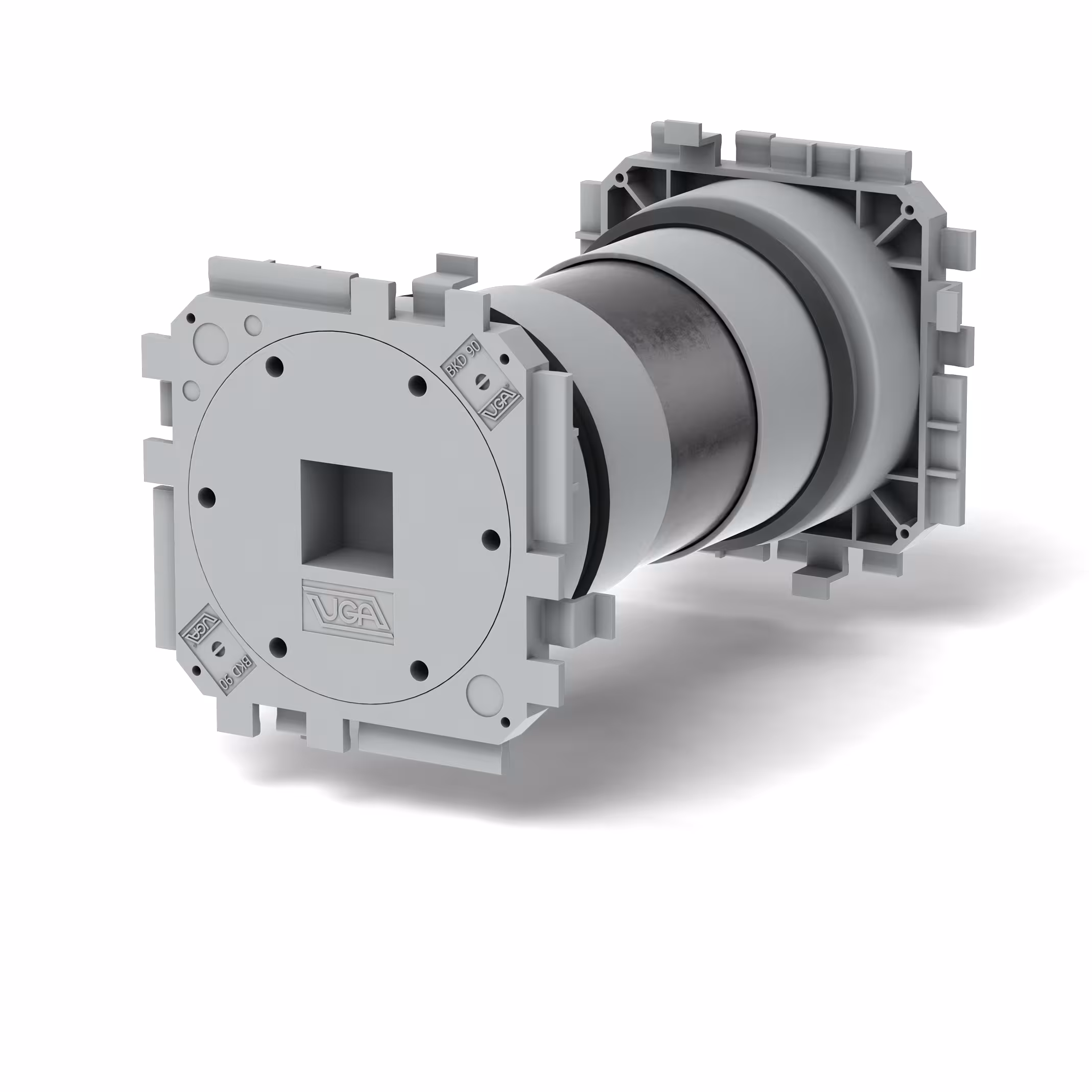

Produktinformationen "UGA BKD90 Doppel Dichtpackung Auswanderschutz Kabel Durchführung BKD90-K2/300"

Ausführung: Wandstärke: 300 mm

Bajonett-Doppeldichtpackung mit 3-Stegdichtung zum schnellen beidseitigen Anschluss von Bajonett-Systemdeckeln für Kabel- oder Rohrsysteme. Einsetzbar ab 100 mm Wandstärke.

Die Aufnahme des BKD 90-Systems ermöglicht den schnellen Anschluss von Systemdeckeln oder Kabelschutzrohren an die Dichtpackung. Im Handumdrehen ist eine zuverlässige Abdichtung hergestellt. Einfacher lassen sich Kabel nicht abdichten.

Vorteile

Schnelle und einfache Montage

durch Blinddeckel bereits im Einbau gas- und wasserdicht

dauerhaft zuverlässige Abdichtung

beidseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze

keine Nachbearbeitung erforderlich

Für Warm- und Kaltschrumpftechnik geeignet

keine Nachbearbeitung erforderlich

durch einfaches Zusammenstecken der Dichtpackungen Möglichkeit der Paketbildung

Verarbeitungshinweise

Die Dichtpackung wird mit Stiftnägeln befestigt und bündig in die Verschalung einbetoniert. Zur Befestigung sind Nagellöscher in der Dichtpackung vorhanden.

Ein druckwasserdichter Systemdeckel ist im Lieferumfang jeder Dichtpackung enthalten.

Technische Details:

Gas- und wasserdicht bis 2,5 bar

Rahmenmaß: 135 x 135 mm (pro Dichtpackung)

Achsabstand: 125 mm

Mindestwandstärke: 100 mm

Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2

Prüfnachweise:

Fraunhofer Institut IFAM Dichtheitsprüfung

Werkstoffangaben:

Dichtpackung (ABS), Wassersperre (SBR) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring aus NBR

Achsabstand:	125 mm
Gas- und Wasserdicht bis:	2.5 bar
Rahmenmaß:	135 x 135 mm
Wandstärke:	300 mm

Montageanleitung 3503942953131623366

Produktdatenblatt 3961981862039700417

Dichtheitsprüfbericht 4700041464847742607
