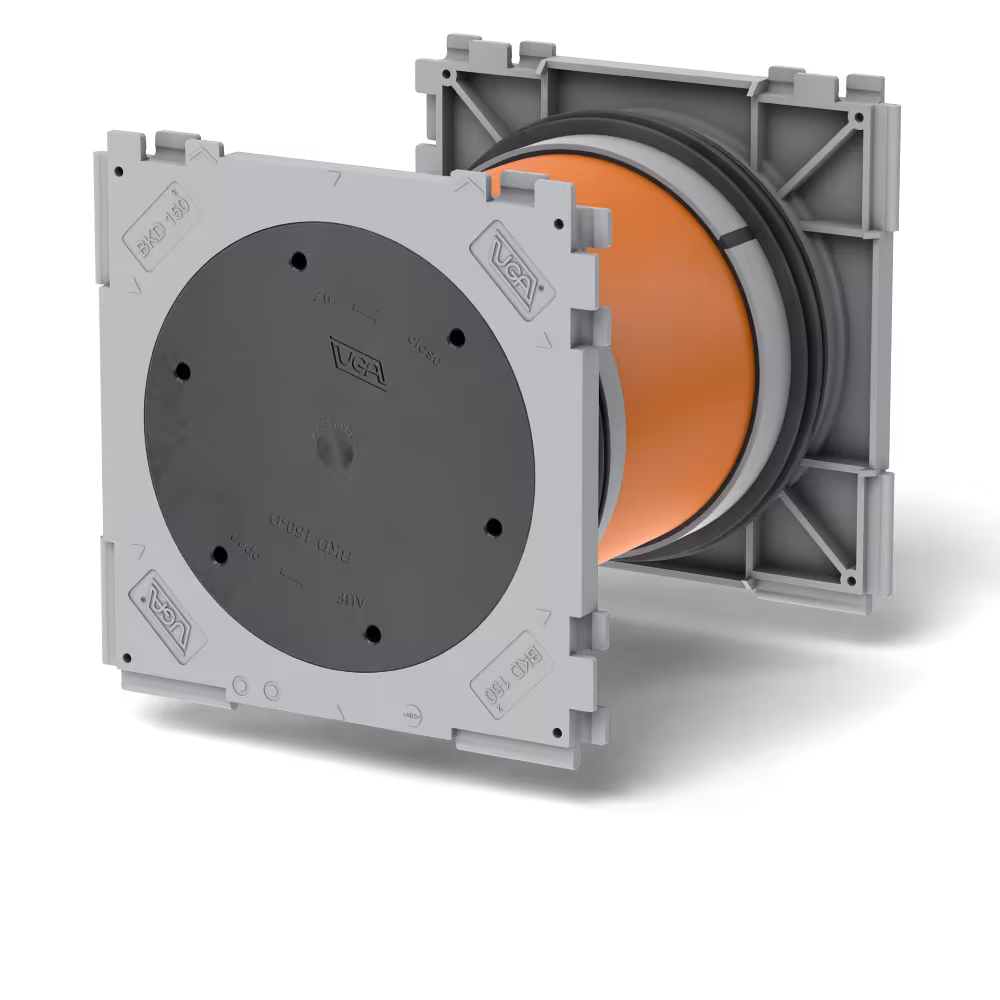

Doppel-Dichtpackung-Bajonett BKD150-K2/500

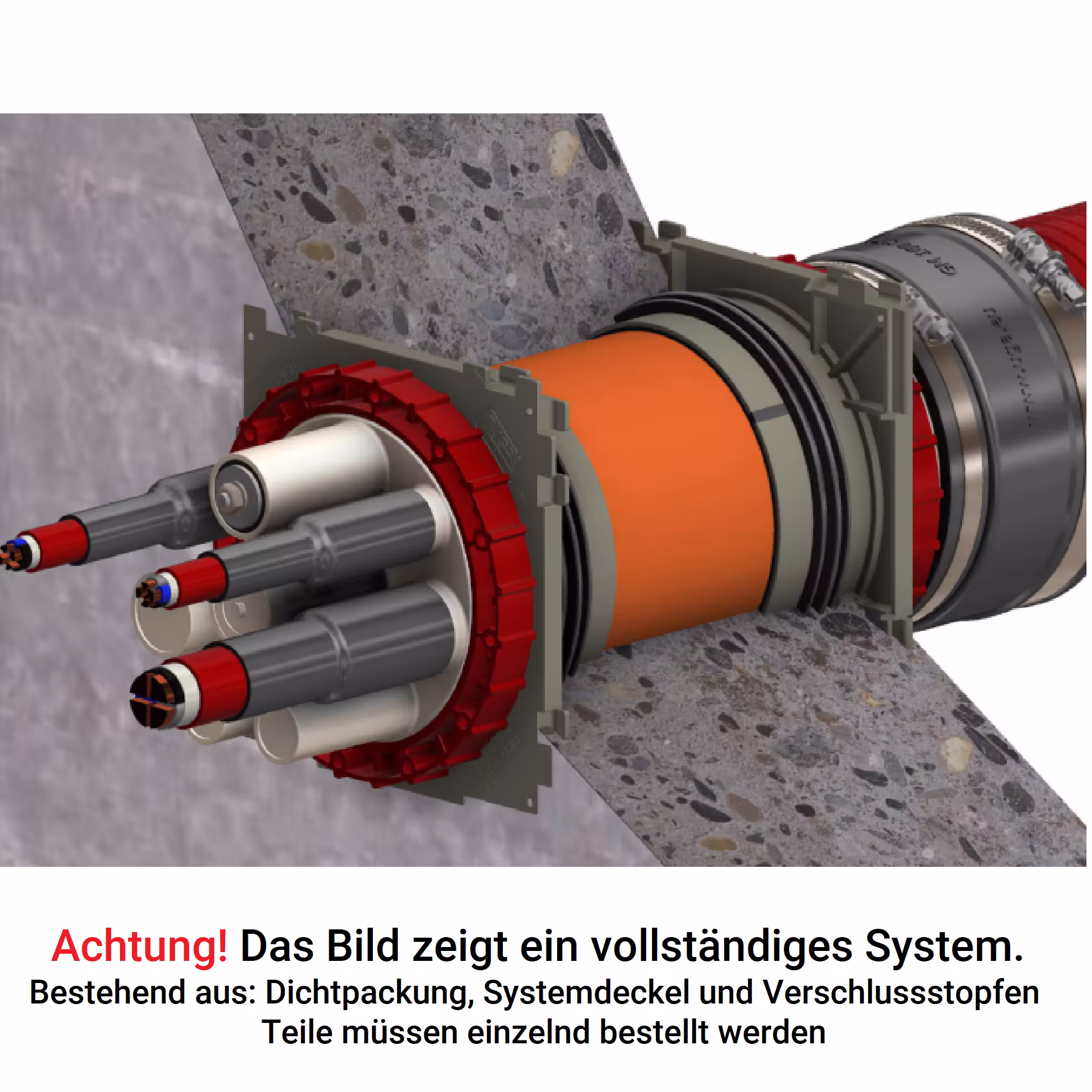

Doppel-Dichtpackung-Bajonett BKD150-K2/500 – beidseitige Bajonett-Dichtpackung für Kabel- und Rohrdurchführungen

Wofür wird die BKD150 Doppeldichtpackung verwendet?

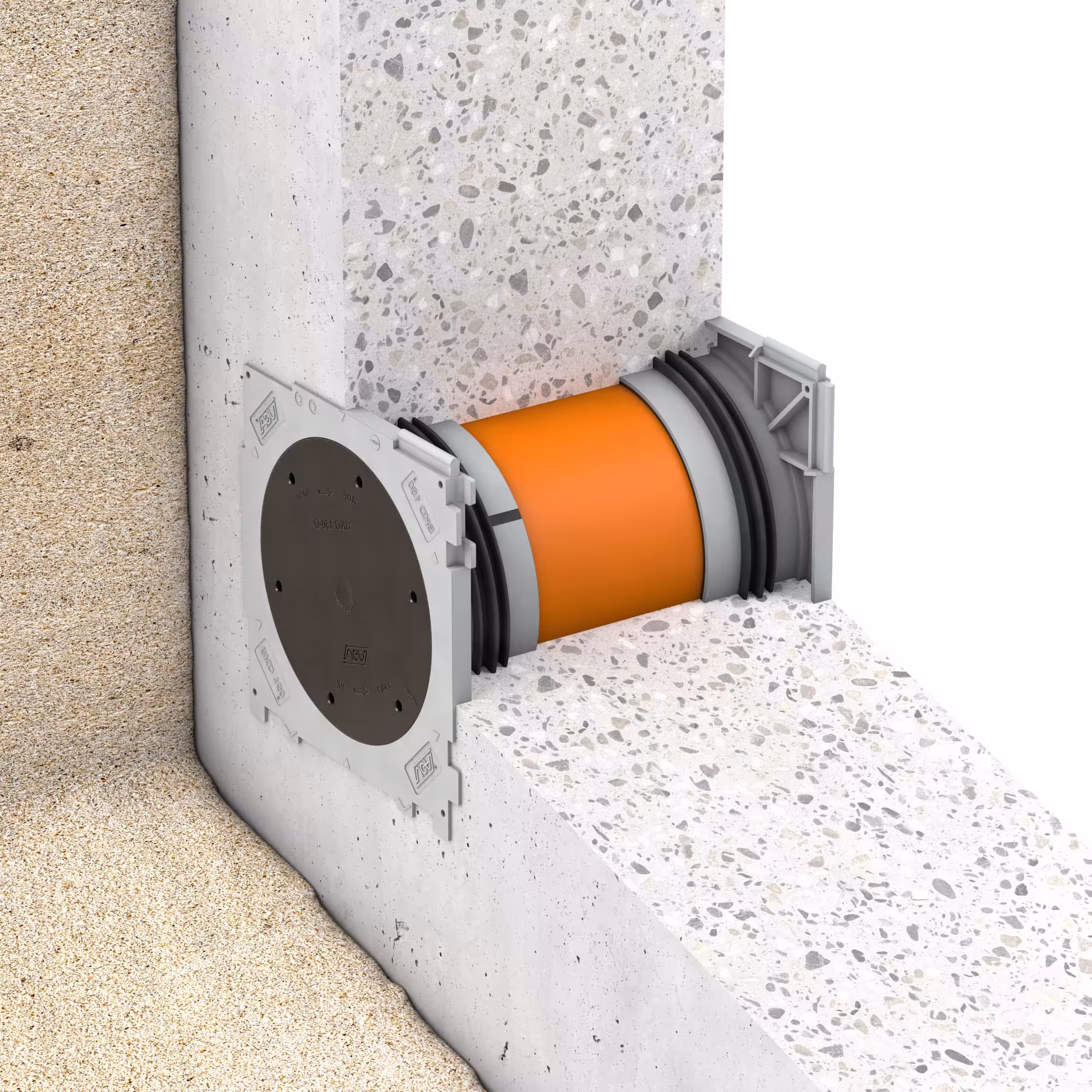

Die Doppel-Dichtpackung BKD150-K2/500 ermöglicht den beidseitigen Anschluss von Bajonett-Systemdeckeln oder Kabelschutzrohren. Die 3-Stegdichtung ist ab 100 mm Wandstärke einsetzbar und wird bündig in die Verschalung einbetoniert.

Welche Vorteile bietet die Doppeldichtpackung?

• Sofort gas- und druckwasserdicht.
• Für Warm- und Kaltschrumpftechnik geeignet.
• Variable Paketbildung möglich.
• Brandschutz S90 nach DIN 4102-9 nachrüstbar.
• Passend für Blinddeckel BKD150-D.

Worauf ist bei der Montage zu achten?

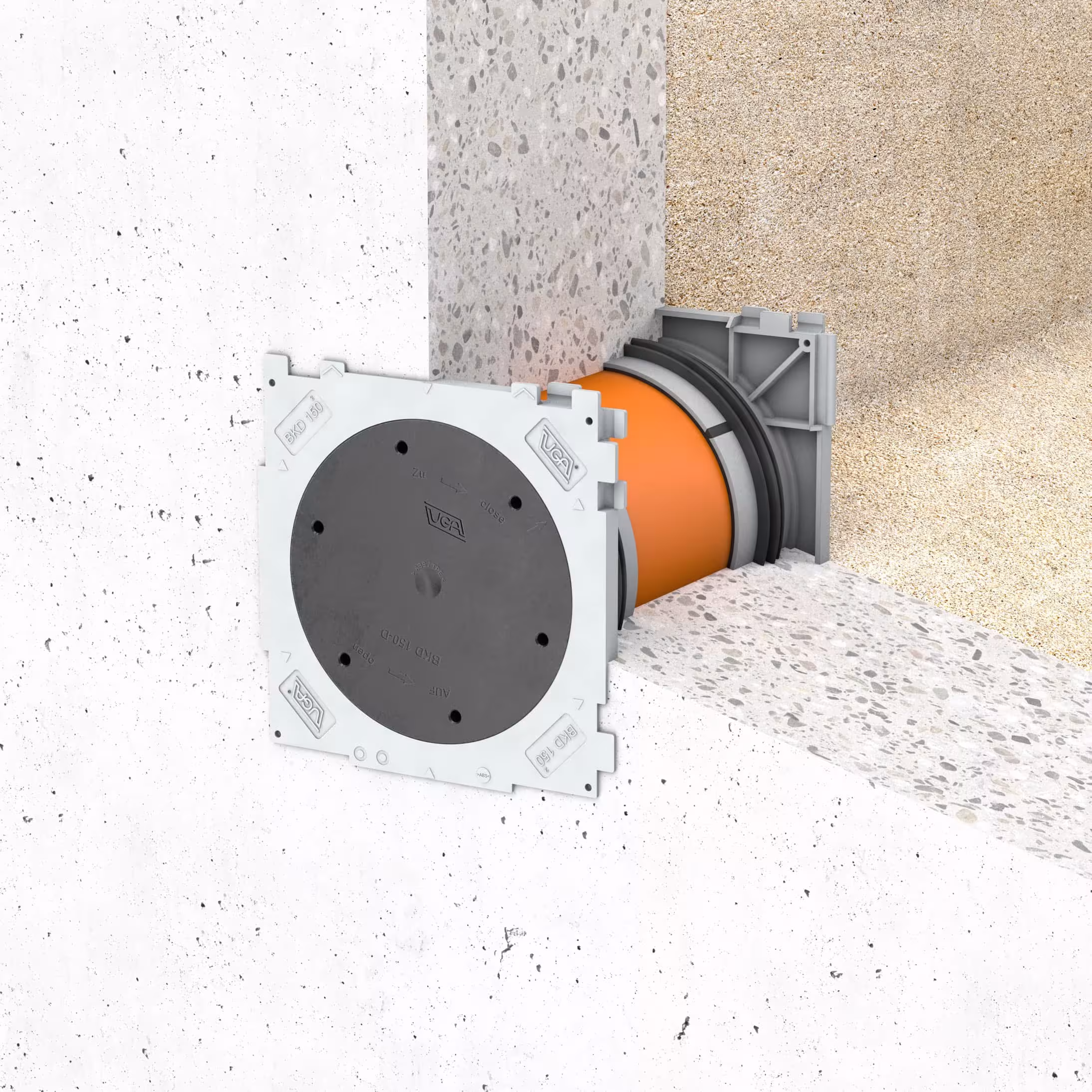

Die Dichtpackung wird mit Stiftnägeln an der Verschalung befestigt und bündig einbetoniert. Sie ist für WU-Beton-Beanspruchungsklasse 1 und 2 angegeben. Die Kennzahl 500 wird als Ausführungskennzahl übernommen.

Welche technischen Merkmale sind relevant?
Die beidseitigen Bajonettaufnahmen stellen die Systemanschlüsse her; die 3-Stegdichtung übernimmt die Abdichtung.

Technisches Merkmal	Wert
System	BKD 150
Ausführungskennzahl	500
Anschlussseiten	beidseitig
Mindestwandstärke	100 mm
Dichtheit	gas- und druckwasserdicht
Betonbeanspruchung	WU-Beton Klasse 1 und 2
Brandschutz	S90 nach DIN 4102-9 nachrüstbar
Hersteller	UGA System-Technik
