HoWaTech Duo Warmwasser-Fußbodenheizung mit 2 Rohren vorverlegt auf Matte

inkl. E-Regelbox Digital

Dieses Heizsystem ist aufgrund der geringen Einbauhöhe für die Renovierung/Sanierung aller Räume in Neu- und Altbauten geeignet und kann an jede Warmwasser-Zentralheizung angeschlossen werden. Durch die Doppelrohrtechnik (2 Heizkreise pro Matte) empfehlen wir die zwei Rohre mit Vor- und Rücklauf gegenläufig anzuschließen, um eine gleichmäßigere Wärmeverteilung zu erreichen.

Grundsätzlich ist für dieses System mit jedem Oberbelag nutzbar, sofern der jeweilige Hersteller seinen Bodenbelag fußbodenheizungs-geeignet kennzeichnet.

• sehr leichte und schnelle Verlegung
• sehr schnelle Reaktionszeiten, sehr schnelle Wärmeentwicklung
• Ideal für die Renovierung/Sanierung
• nur 8 - 10 mm Einbauhöhe
• Energieeinsparung ggü. herkömmlichen Heizsystemen
• für alle gängigen Warmwasser-Zentralheizungen geeignet (Öl, Gas, Fernwärme, Solar, Wärmepumpen, Erdwärme etc.)
• für alle Räume geeignet
• für alle gängigen Oberbeläge (Fliese, Holz, PVC), sofern fußbodenheizungs-tauglich

Regelung E-Regelbox Digital:

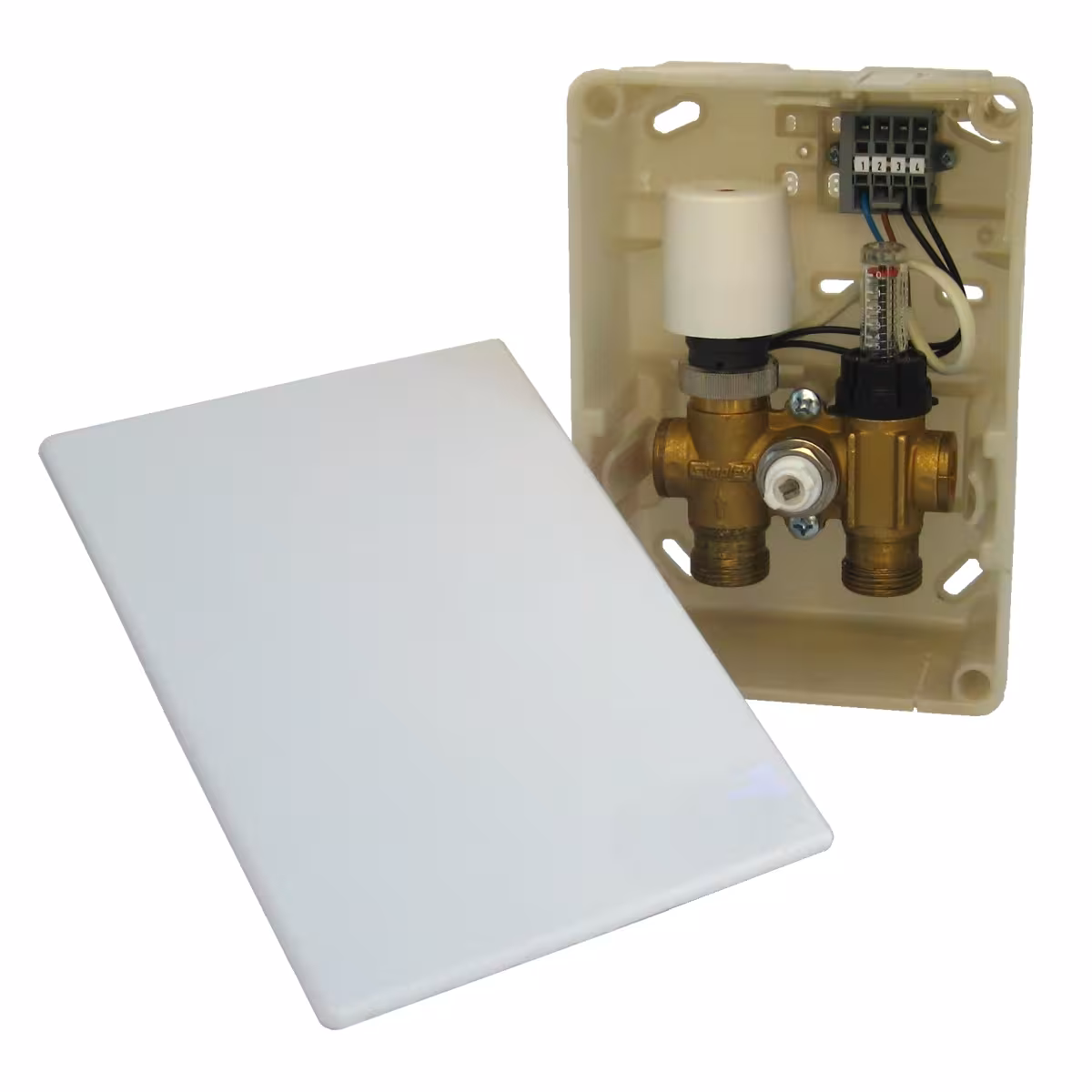

Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem Ventilblock, elektrothermischen Stellantrieb, Bauschutzabdeckung, Entlüftungsventil, Volumenstromregler und geschlossener Wandabdeckung (weiß). Der rückseitig am Ventilblock montierte elektronische Temperaturwächter überwacht die Wassertemperatur (38 - 40 °C). An dem eingebauten Volumenstromregler wird der Volumenstrom des Heizungswassers (l/min) einreguliert (hydraulischer Abgleich).

• die Kombination von thermostatischer Steuerung und Rücklauftemperaturbegrenzung macht diese Box zur perfekten Einzelraumregelung
• diese Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
• eingebauter Volumenstromregler / Topmeter zur Einregulierung des Volumenstroms im Heizkreis (hydraulicher Abgleich nach EnEv möglich)
• Rücklauf-Temperaturbereich 38 - 40°C

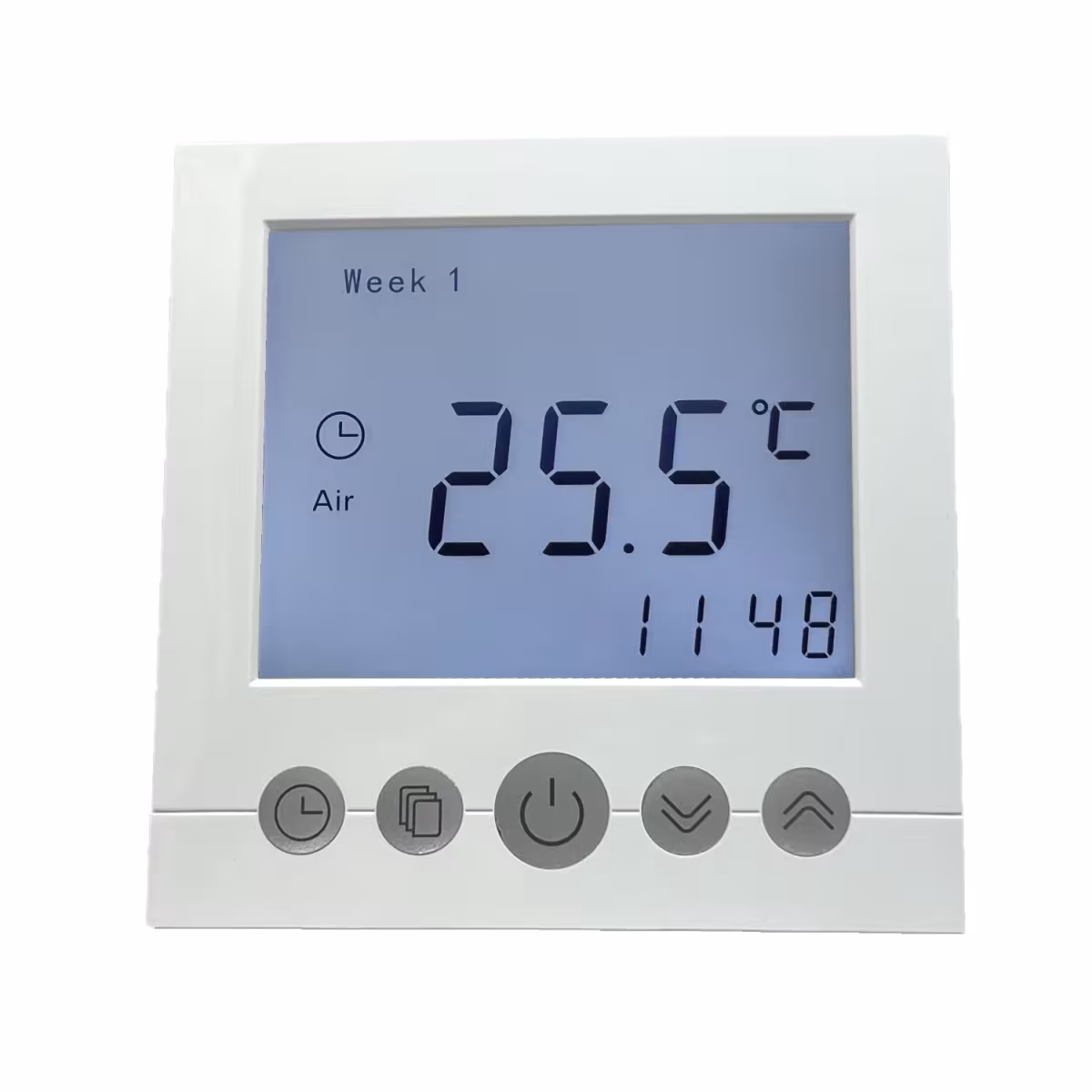

Der digitale programmierbare Thermostat dient zur Regelung von elektrischen Stellantrieben an Warmwasser-Fußbodenheizungen in Innenräumen. Zur Temperatursteuerung verfügt das Gerät einen Raumsensor (fest im Gerät verbaut). Durch das gut ablesbare Display mit Hintergrundbeleuchtung und aufgrund der übersichtlichen Displaystruktur ist der Temperaturregler sehr benutzerfreundlich. Der Thermostat ermöglicht ein Regeln des Heizsystems wahlweise über die verschiedenen Betriebsarten „Temperatur halten“, „Programmbetrieb“ und „Frostschutz-Modus“.

Im Programmbetrieb regelt der Thermostat die Heizung innerhalb der eingestellten Zeitfenster automatisch auf die ausgewählte Comfort-Temperatur. Die Programmierung von Zeitfenstern kann für in 3 unterschiedlichen Modi vorgenommen werden:

• 5+2: Montag bis Freitag + Samstag und Sonntag
• 6+1: Montag bis Samstag + Sonntag
• 7: Montag bis Sonntag

Für die zusammengefassten Tage (siehe oben) können jeweils drei Comfort-Zeitfenster (Ereignisse = Schaltpunkte) bestimmt werden. Außerhalb der definierten Heizperioden hält der Regler im Sparbetrieb die ausgewählte Temperatur (Absenktemperatur) aufrecht.

• Raumtemperatur-Regelung
• gut lesbares LCD-Display mit Hintergrundbeleuchtung
• Tastensperre / Kindersicherung
• Betriebsmodi: Manuell und Programmbetrieb
• einfache Installation auf einer Unterputzdose (nach DIN 4937-1)

Der Temperaturwächter (Anlegefühler) am Ventilblock empfängt das Signal des Raumthermostates und schaltet in Abhängigkeit der Wassertemperatur den Stellantrieb EIN/AUS. Somit wird während der programmierten Zeiträume die Raumtemperatur auf dem Wunschwert konstant gehalten, während der Boden eine Temperatur von max. 38 - 40 °C nicht übersteigt (RTL-Funktion).

Paketgrößen und Inhalt:

• Größe 2,5 m² = 1x Matte 0,8 x 4,00 m + 2 Stück Anschlussverteilern (2er)
• Größe 5,0 m² = 2 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (4er)
• Größe 7,5 m² = 3 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteilern (6er)
• Größe 10 m² = 2 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (4er)
• Größe 15 m² = 3 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (6er)
• Größe 20 m² = 4 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteilern (8er)

Jedes Paket enthält zudem Befestigungsdübel um die Matte am Boden zu fixieren (Niederhaltedübel), sowie eine ausführliche Einbauanleitung.

Länge der Anschlußleitungen:

Beachten Sie, dass das zum Anschluss benötigte Rohr aus produktions-technischen Gründen auf der Matte mit verlegt wurde. Die Matten werden flächenmäßig größer geliefert, als die angegebene Heizfläche:

• 2,5 m² Matte = 0,8 x 3,1 m; Mattengröße: 0,8 x 4 m
• 5,0 m² Matte = 0,8 x 6,2 m; Mattengröße: 0,8 x 7,5 m

Damit steht ausreichend Rohr auf der Matte zur Verfügung (1 m vorne, sowie Mattenlänge + 1 m hinten), um die Matte im voll ausgerollten Zustand am vorderen Ende anzuschließen. Bei der 2,5 m² Matte beträgt die gesamt abzulösende Rohrlänge entsprechend ca. 5 lfm und bei der 5,0 m² Matte ca. 8 lfm. Da es sich um eine Doppelrohr-Heizung handelt, gilt diese Angabe auch für beide Rohre.

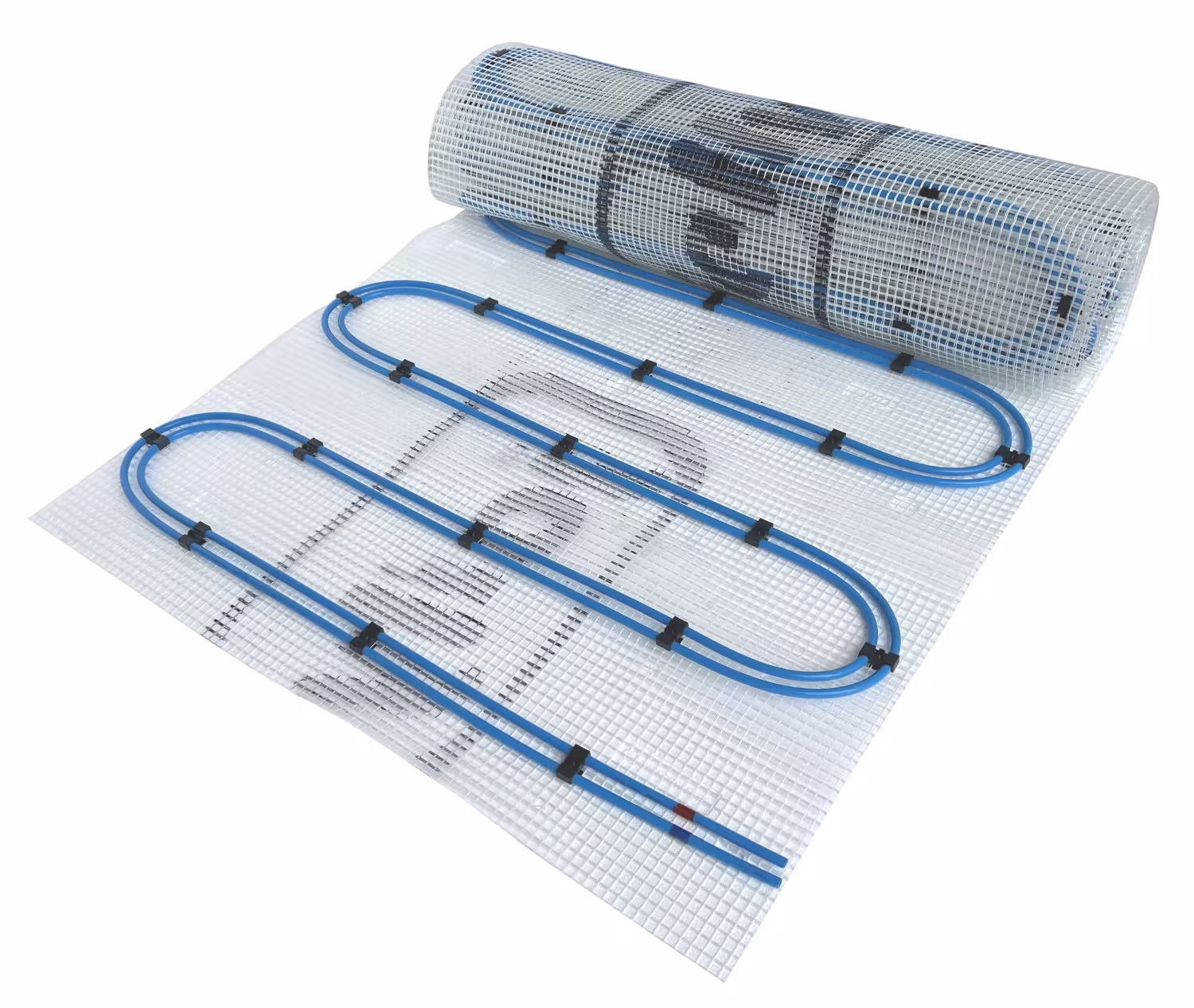

Heizmatte:

• Mattenbreite: 80 cm
• Mattenlänge: 4,00 m (2,5 m²-Matte) bzw 7,50 m (5 m²)
• Rohrverlegeart: mäander
• Rohr aus vernetztem Polyethylen (PEX), sauerstoffdicht nach DIN4726
• Rohrdimension: 8 x 1 mm

Heizleistung: (ca. Angabe bei 30°C Wassertemperatur - 80-85 W/m²)

• Größe 2,5 m² = 200 Watt
• Größe 5,0 m² = 400 Watt
• Größe 7,5 m² = 600 Watt
• Größe 10 m² = 800 Watt
• Größe 15 m² = 1200 Watt
• Größe 20 m² = 1600 Watt

Jede Doppelrohr-Heizmatte besteht aus zwei Heizkreisen (2 Vorläufe und 2 Rückläufe), welche parallel zirkulieren jedoch in Flussrichtung gegenläufig angeschlossen werden. Wir empfehlen den gegenläufigen Anschluss um eine bessere und gleichmäßige Wärmeverteilung zu erreichen. Um dies zu erleichtern sind die Rohre mit farblichen Markierungen versehen; Vorläufe sind rot, Rückläufe blau gekennzeichnet.

Mehrere Matten werden immer parallel zueinander angeschlossen (nicht miteinander in Reihe verbunden). Es dürfen nur gleichgroße Mattentypen zusammen verwendet werden!

Bei der Kombination von Heizkörpern und Fußbodenheizungen in einer Heizungsanlage ist es aus hydraulischen Gründen (Differenzdruck in der Anlage) meist nicht möglich, mehr als 20 m² Fußbodenheizung anzuschließen. Bei einer Fläche über 20m² hinaus, sollte der Anschluss und die Regelung über einen Heizkreisverteiler (ggf. mit Pumpe) erfolgen.

E-Regelbox Digital:

• Wandeinbaukasten mit vormontiertem Ventilblock mit Entlüftung
• vormontierter elektrothermischer Stellantrieb
• vormontiertes Topmeter zur Volumenstromregulierung (Wassermengen-Voreinstellung)
• integrierter Temperaturwächter (Anlegefühler) 38 - 40 °C
• Ventilblock mit 2x Anschlussgewinde G3/4 Eurokonus

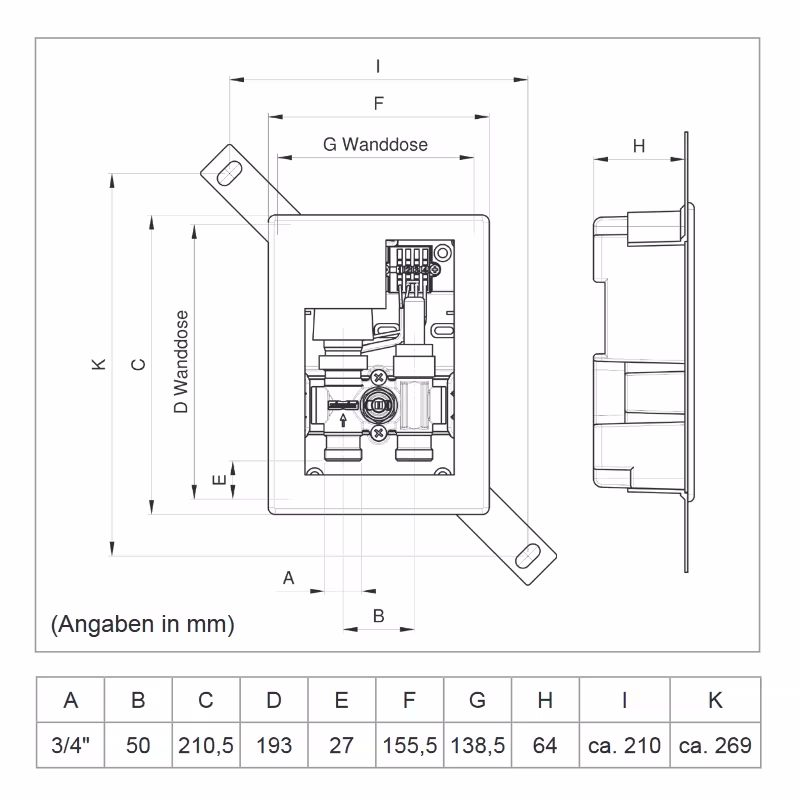

• Einbaumaße HxB: 210,5 x 155,5 mm
• Einbautiefe 117 mm
• Tiefenausgleich (zw. Abdeckung und Kasten) bis 23m m

Stellantrieb:

• Anschlussgewinde 30 x 1,5 mm
• Nennspannung 230V AV 50Hz
• max. Einschaltstrom 0,5 A
• Dauerleistung 2,5 - 3 Watt
• Anschlussleitung 2 x 0,5 mm²
• Ausführung: stromlos geschlossen
• Schutzart IP42
• Schutzklasse II
• Stellungsanzeige
• Überspannungsschutz

Digitales Raumthermostat:

• Nennspannung: 230V AC 50Hz
• Maximale Stromlast 16 A
• Schutzklasse II
• Schutzart IP 21
• Zulässige max. relative Luftfeuchtigkeit 80%
• Raumtemperatur Einstellbereich + 5 bis + 35 °C
• Hysterese einstellbar 0,5 - 4 K (Werkseinstellung 1°C)
• Maße 89 x 89 x 41 mm
• Farbe weiß
