HoWaTech E-Regelbox für alle Warmwasser Fußbodenheizungen

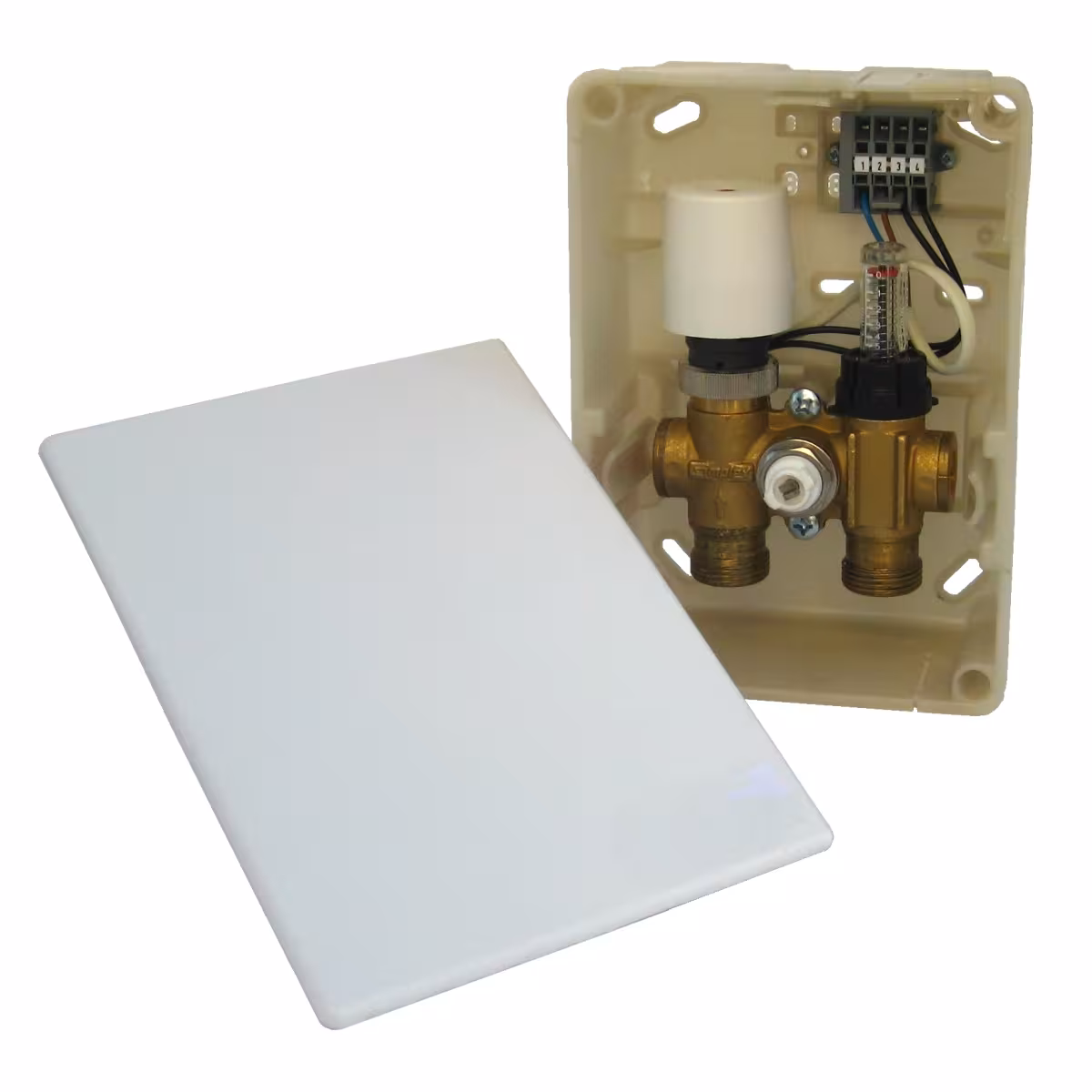

Regelbox: Thermostatventilunterteil mit vormontiertem Stellantrieb und Rücklauftemperaturbegrenzung im Wandeinbaukasten mit weißer Wandblende

Bei der Kombination von Radiatoren- und Fußbodenheizungen an einer Heizungsanlage, wird dieses Ventil zur dezentralen raumtemperaturabhängigen Steuerung einer Fußbodenheizung eingesetzt. Ein externes elektronisches Raumthermostat (bauseits) kann den in der Regelbox befindlichen elektrothermischen Stellantrieb steuern, während ein am Ventil angebrachter Fühler für die Maximalbegrenzung (38 - 40 °C) der Rücklauftemperatur in der Fußbodenheizung sorgt.

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss das Ventil (unter Beachtung der Flußrichtung) im Rücklauf der Fußbodenheizung eingebaut sein.

• die Kombination von thermostatischer Steuerung und Rücklauftemperaturbegrenzung macht diese Box zur perfekten Einzelraumregelung
• diese Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
• eingebauter Volumenstromregler / Topmeter zur Einregulierung des Volumenstroms im Heizkreis (hydraulicher Abgleich nach EnEv möglich)
• Rücklauf-Temperaturbereich 38 - 40 °C

Die Regelbox benötigt zum Betrieb einen elektrischen (Raum-)Thermostat, welcher bauseits zu stellen ist. Bei der Wahl dieses Thermostats sind die Möglichkeiten bei Hersteller, Aussehen und Funktionsweise nahezu unbegrenzt. Der Regler muss in der Lage sein einen thermischen Stellantrieb (230V/50Hz) steuern zu können.

Anforderungen an ein bauseits zu stellendes Raumthermostat:

• Anschluss: 230V AC 50 Hz
• ein Schließer-Schaltkontakt
• mind. Schaltstrom 2 A

E-Regelbox:

• Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen
• Achsabstand 50 mm
• Entlüftungs-/ Spülventil

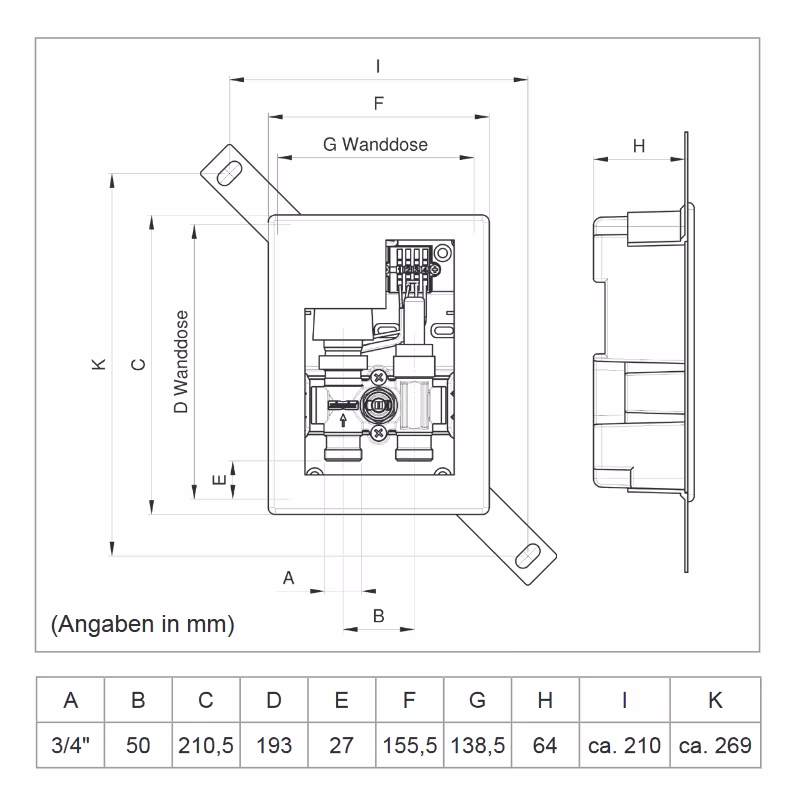

• Maße HxBxT: 211 x 156 x 64 mm
• Tiefenausgleich bis zu 23 mm
• Schrägeinbau-Ausgleich bis zu 6°
• Material Messing / ABS Kunststoff
• Farbe schwarz
• Wandblende weiß

inkl. Stellantrieb:

• 230V AC 50 Hz
• Zuleitung 2-adrig; 0,5 mm²
• max. Strom 0,5 A
• Dauerleistung 2,5 - 3 Watt
• Ausführung stromlos geschlossen (NC)
• Schutzart IP42
• Schutzklasse II
• Überspannungsschutz: ja
• Stellungsanzeige: ja
• Anschlussgewinde 30 x 1,5
• Farbe weiß
