HoWaTech Regelbox RTL Ventil UP | Rücklauftemperaturbegrenzer für Warmwasser Fußbodenheizung

HoWaTech Regelbox RTL Ventil UP | Rücklauftemperaturbegrenzer für Warmwasser Fußbodenheizung – Regelbox zur Rücklauftemperaturbegrenzung einer Warmwasser-Fußbodenheizung

Wofür wird die HoWaTech Regelbox verwendet?
Die RTL-Regelbox steuert eine Warmwasser-Fußbodenheizung dezentral. Das Ventil wird unter Beachtung der Fließrichtung im Rücklauf eingebaut und begrenzt die Rücklauftemperatur.

Welche Funktionen sind enthalten?

• Wandeinbaukasten mit weißer Wandblende.
• bauseitiger elektronischer Thermostat beziehungsweise RTL-Kopf.
• Rücklauftemperaturbegrenzung.

Worauf ist bei der Auswahl zu achten?
Regelprinzip, Einbauort im Rücklauf, Fließrichtung, elektrische Versorgung und gewünschte Raumregelung müssen zur Fußbodenheizung passen.

Welche technischen Merkmale sind relevant?

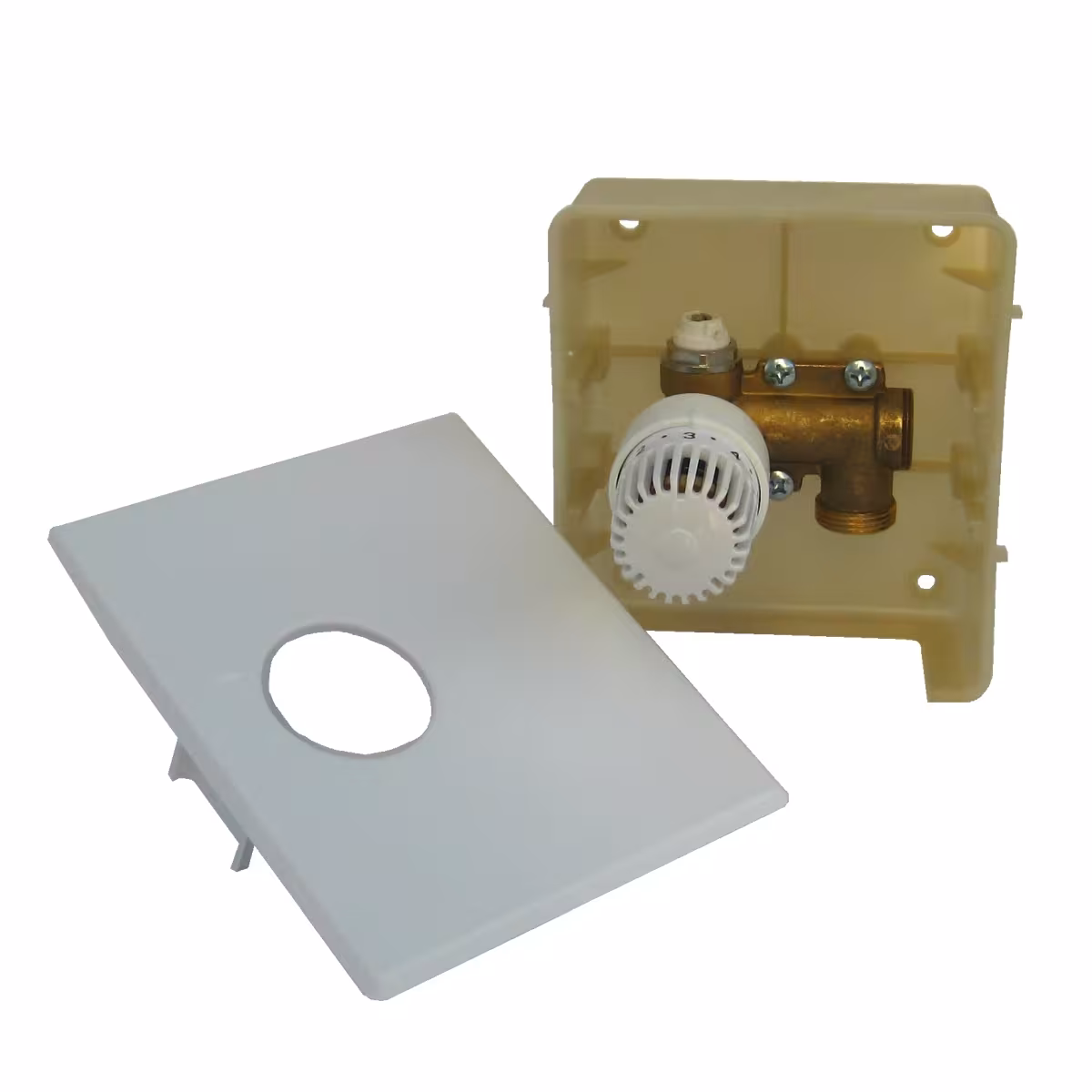

HoWaTech Rü cklauftemperaturbegrenzer für alle Warmwasser Fußbodenheizungen RTL Regelbox: RTL-Ventil im Wandeinbaukasten mit weißer Wandblende Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem RTL-Ventilblock und außenliegendem RTL-Kopf, Bauschutzabdeckung, Entlüftungsventil und Wandabdeckung (weiß) . Das RTL-Ventil (Return Temperature Limiter = Rücklauftemperaturbegrenzer) wird zur Fußbodentemperatur-Steuerung verwendet. Das RTL-Ventil sorgt selbstständig für die Maximalbegrenzung der Rücklauftemperatur in der Fußbodenheizung. Die Temperatur des Heizungswassers, welches durch das Ventil fließt, wird durch Wärmeleitung auf den innen liegenden Fühler übertragen. Dieser hält dann die Sollwert-Temperatur (die Temperatur, die anhand der Kennzahlen auf dem Drehknopf eingestellt wird) und somit die Bodentemperatur konstant. Die einstellbaren Werte liegen zwischen 1-5 und entsprechen in etwa dem Wert der Zahl in Grad Celsius, multipliziert mit 10 (1=10° | 2=20°| 3=30° | 4=40° | 5=50° C) Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss die mitgelieferte RTL-Regelbox im Rücklauf der Fußbodenheizung eingebaut sein. Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss Temperaturbereich 10 - 50 °C - stufenlos einstellbar Skalierung 1 = 10 °C | 2 = 20 °C | 3 = 30 °C | 4 = 40 °C | 5 = 50 °C Wandeinbaukasten mit vormontiertem Ventilblock mit Entlüftung Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen Achsabstand 50 mm Entlüftungsventil Maße HxB: 154 x 134 mm Einbautiefe 58 mm Tiefenausgleich (zw. Abdeckung und Kasten) bis 23 mm Anschluss RTL-Thermostatkopf 30 x 1,5 mm Temperaturbereich 10 - 50 °C (Merkzahl 1 - 5) Hohe Stellkraft = effektive Regelung auch bei ungünstigen Druckverhältnissen in der Heizungsanlage geringe Hysterese = hohe Regelgenauigkeit Material Messing / ABS Kunststoff Farbe weiß

Technisches Merkmal	Wert
Produkttyp	RTL-Regelbox
Heizsystem	Warmwasser-Fußbodenheizung
Regelung	bauseitiger elektronischer Thermostat beziehungsweise RTL-Kopf
Einbauort	Rücklauf, Unterputz
Wandblende	weiß
Hersteller	Howatech
