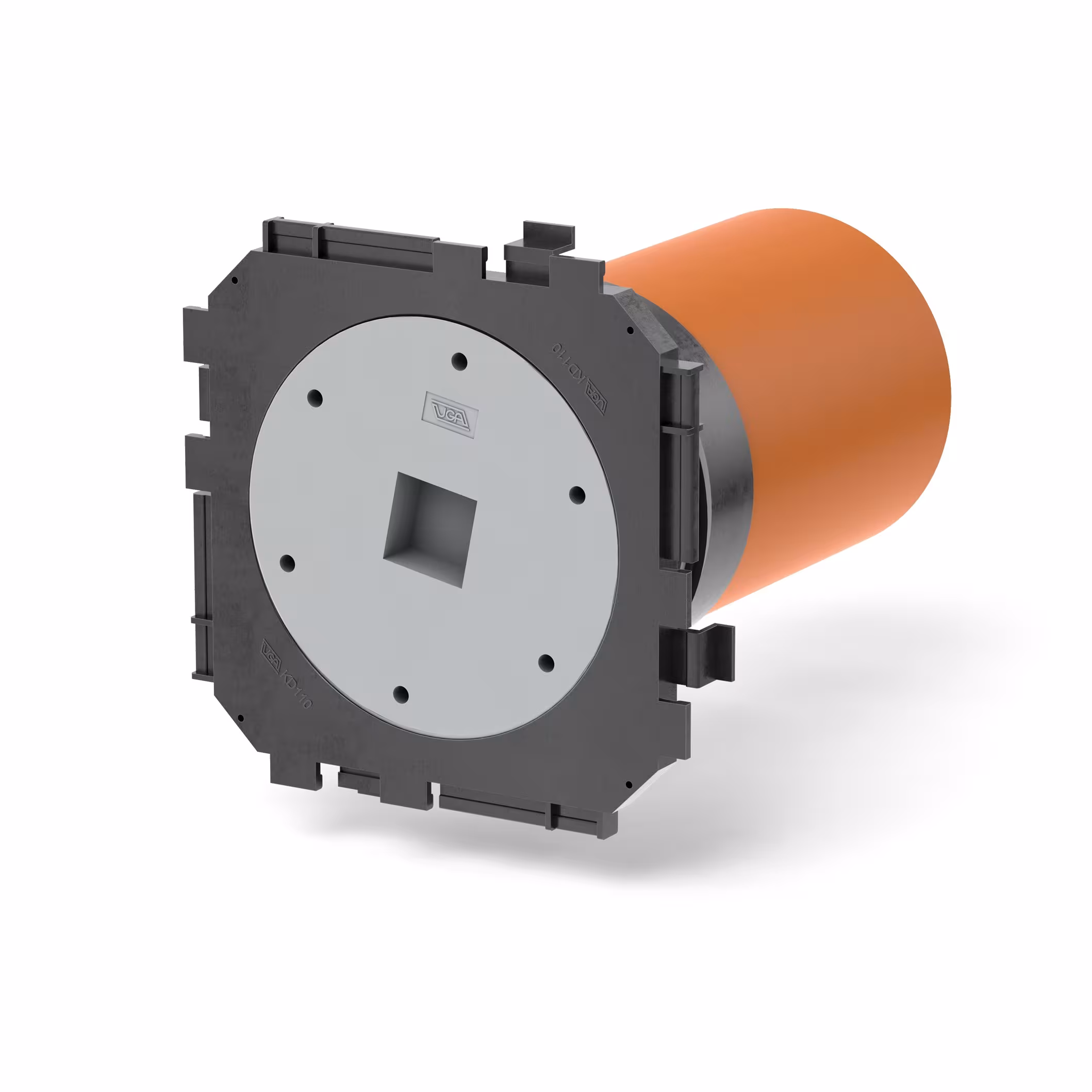

UGA KD110 1-fach Dichtpackung Mauer Kabel Durchführung KD110-K/400 Einfach-Dichtpackung

UGA KD110 1-fach Dichtpackung Mauer Kabel Durchführung KD110-K/400 Einfach-Dichtpackung – Montage

Wofür wird UGA KD110 1-fach Dichtpackung Mauer Kabel Durchführung KD110-K/400 Einfach-Dichtpackung verwendet?
Montage.

• durch Blinddeckel bereits im Einbau gas- und wasserdicht
• dauerhafte Abdichtung
• einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze
• durch einfaches Zusammenstecken der Dichtpackungen Möglichkeit der Paketbildung

Welche Produktmerkmale und Anwendungshinweise sind relevant?
Ausführung: Wandstärke: 400 mm
Einfachdichtpackung mit 3-Stegdichtung zum schnellen einseitigen Anschluss von Systemdeckeln für Kabel- oder Rohrsysteme. Einsetzbar ab 70 mm Wandstärke.

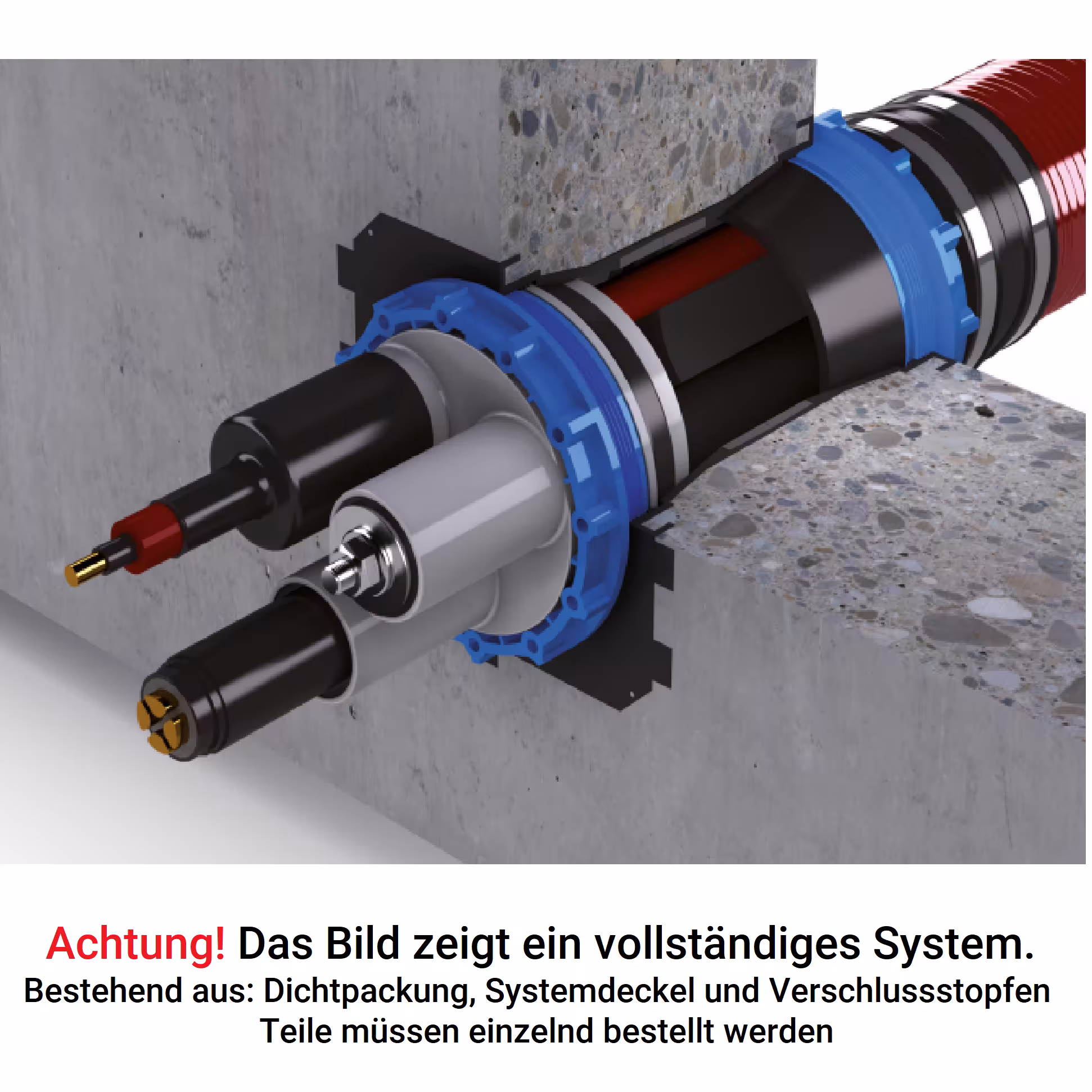

Die Aufnahme des KD 110-Systems ermöglicht den schnellen Anschluss von Systemdeckeln oder Kabelschutzrohren an die Dichtpackung. Im Handumdrehen ist eine zuverlässige Abdichtung hergestellt. Einfacher lassen sich Kabel nicht abdichten.
Vorteile

• Montage
• durch Blinddeckel bereits im Einbau gas- und wasserdicht
• dauerhafte Abdichtung
• einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze
• keine Nachbearbeitung erforderlich
• durch einfaches Zusammenstecken der Dichtpackungen Möglichkeit der Paketbildung

Verarbeitungshinweise
Die Einbaurichtung ist festzulegen! Die Dichtpackung wird mit Stiftnägeln befestigt und bündig in die Verschalung einbetoniert. Zur Befestigung sind Nagellöscher in der Dichtpackung vorhanden.
Ein druckwasserdichter Systemdeckel ist im Lieferumfang jeder Dichtpackung enthalten.
Technische Details:

• Gas- und wasserdicht bis 2,5 bar
• Rahmenmaß: 190 x 190 mm (pro Dichtpackung)
• Achsabstand: 180 mm
• Mindestwandstärke: 70 mm
• Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2
• Einbaurichtung ist festzulegen

Werkstoffangaben:
Dichtpackung (ABS), Wassersperre (SBR) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring aus NBR

Worauf ist bei der Auswahl zu achten?
einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze

Welche technischen Merkmale sind relevant?

Technisches Merkmal	Wert
Produktbezeichnung	UGA KD110 1-fach Dichtpackung Mauer Kabel Durchführung KD110-K/400 Einfach-Dichtpackung
Hersteller	UGA System-Technik
Produktart / Funktion	Montage
Merkmal 2	durch Blinddeckel bereits im Einbau gas- und wasserdicht
Merkmal 3	dauerhafte Abdichtung
Merkmal 4	einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze
Merkmal 5	durch einfaches Zusammenstecken der Dichtpackungen Möglichkeit der Paketbildung
