UGA KD110 Doppel Dichtpackung Mauer Kabel Durchführung KD110-K2/200 Doppel-Dichtpackung
Artikel-Nr.:
242049
Hersteller:
UGA System-Technik
EAN:
4251582401501
Lagerbestand:
100
Produktinformationen "UGA KD110 Doppel Dichtpackung Mauer Kabel Durchführung KD110-K2/200 Doppel-Dichtpackung"
Ausführung: Wandstärke: 200 mm

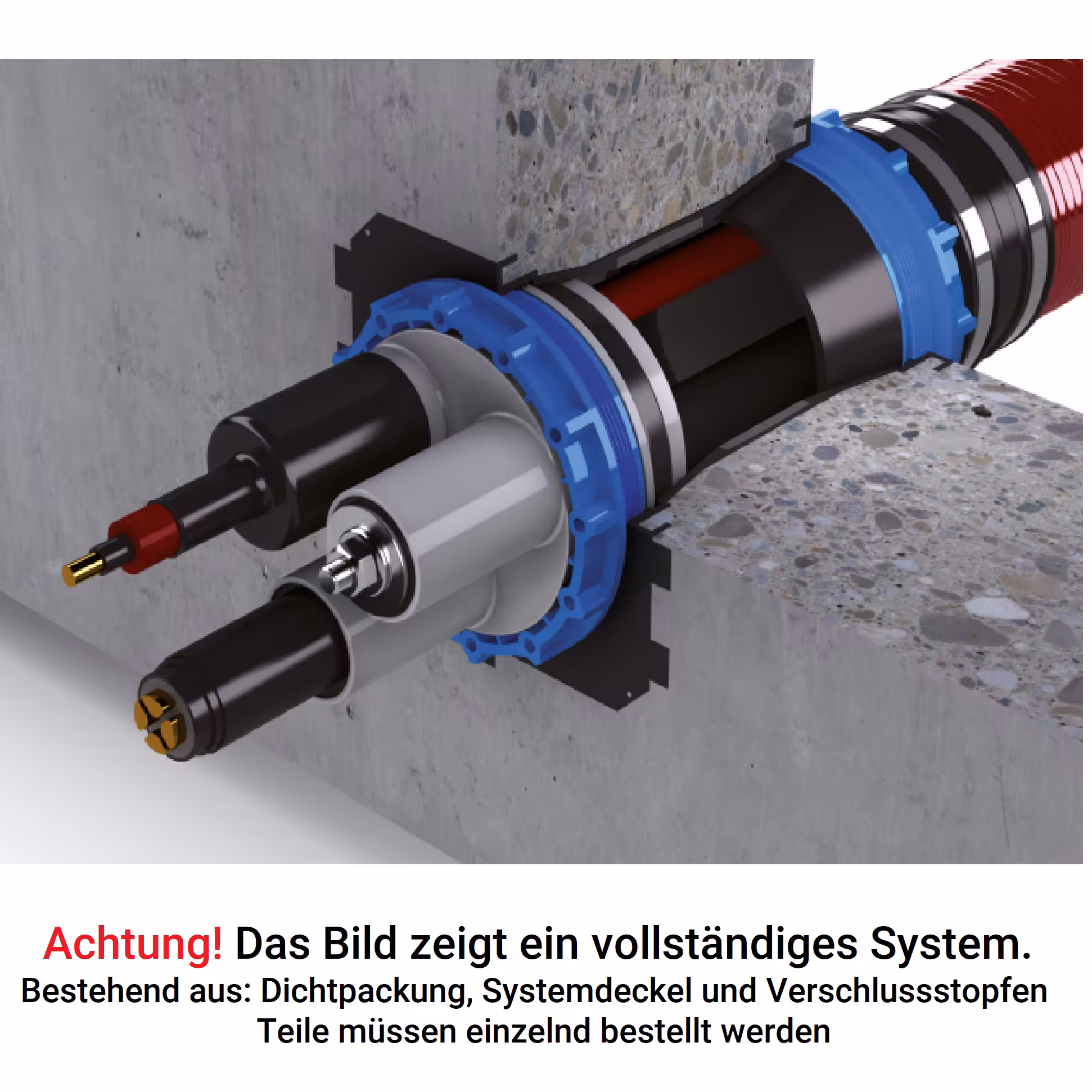

Doppeldichtpackung mit 3-Stegdichtung zum schnellen beidseitigen Anschluss von Systemdeckeln für Kabel- oder Rohrsysteme. Einsetzbar ab 140 mm Wandstärke.
Die Aufnahme des KD 110-Systems ermöglicht den schnellen Anschluss von Systemdeckeln oder Kabelschutzrohren an die Dichtpackung. Im Handumdrehen ist eine zuverlässige Abdichtung hergestellt. Einfacher lassen sich Kabel nicht abdichten.
Vorteile
- Schnelle und einfache Montage
- durch Blinddeckel bereits im Einbau gas- und wasserdicht
- dauerhaft zuverlässige Abdichtung
- beidseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze
- keine Nachbearbeitung erforderlich
- durch einfaches Zusammenstecken der Dichtpackungen Möglichkeit der Paketbildung
Verarbeitungshinweise
Die Dichtpackung wird mit Stiftnägeln befestigt und bündig in die Verschalung einbetoniert. Zur Befestigung sind Nagellöscher in der Dichtpackung vorhanden.
Ein druckwasserdichter Systemdeckel ist im Lieferumfang jeder Dichtpackung enthalten.Technische Details:
- Gas- und wasserdicht bis 2,5 bar
- Rahmenmaß: 190 x 190 mm (pro Dichtpackung)
- Achsabstand: 180 mm
- Mindestwandstärke: 140 mm
- Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2
Werkstoffangaben:
Dichtpackung (ABS), Wassersperre (SBR) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit O-Dichtring aus NBR| Achsabstand: | 180 mm |
|---|---|
| Gas- und Wasserdicht bis: | 2.5 bar |
| Rahmenmaß: | 190 x 190 mm |
| Wandstärke: | 200 mm |
