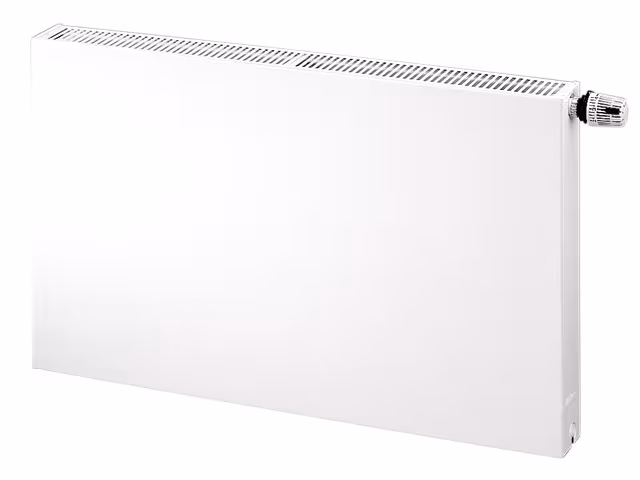

PURMO Flachheizkörper Plan Ventil Compact Typ 10 BH 300 BL 400

155,19 €
- Eleganter Heizkörper mit glatter Front, leicht zu reinigen
- Anschlüsse: 2 x G 1/2 Zoll unten, 4 x G 1/2 Zoll seitlich möglich nach ISO 228
- Mit integrierter Ventilgarnitur serienmäßig voreinstellbar
- inklusive Befestigungsmaterial sowie inklusive selbstdichtende Blind- und Entlüftungsstopfen
- Wärmeabgabe bei 55/45: 64 Watt, bei 75/65: 125 Watt
Nicht lagernd, Bestellb., Zustellung voraussichtlich in 29 bis 33 Tagen
Produktinformationen "PURMO Flachheizkörper Plan Ventil Compact Typ 10 BH 300 BL 400"
PURMO Flachheizkörper Plan Ventil Compact Typ 10 BH 300 BL 400
Wofür wird der Ventilheizkörper verwendet?

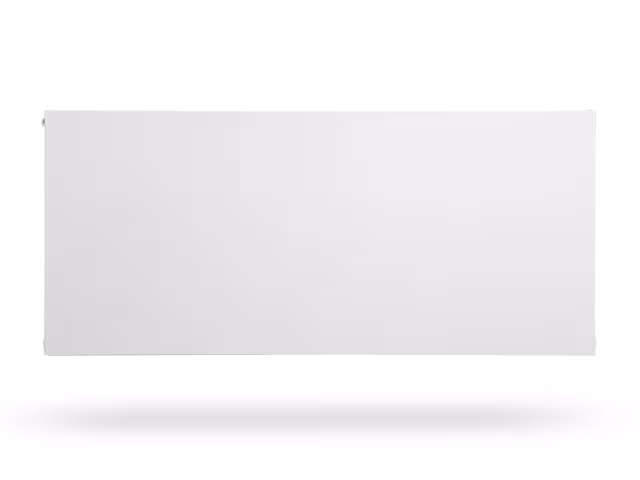

Der PURMO Plan Ventil Compact Typ 10 dient der Raumbeheizung in Warmwasserheizungsanlagen nach DIN 4751. Die glatte, planebene Front kennzeichnet die Plan-Ausführung.
Diese Variante hat eine Bauhöhe von 300 mm und eine Baulänge von 400 mm. Die Abmessungen sind mit der vorgesehenen Montagefläche abzugleichen.
Die glatte Front erleichtert die Reinigung der sichtbaren Oberfläche.
Für welche besonderen Anwendungen ist die Ausführung vorgesehen?
Die Plan Ventil Compact Hygiene-Ausführung mit glatter Frontplatte ist für Anwendungen im Gesundheitswesen vorgesehen.
Welche Anschlüsse und Rohrverbindungen sind möglich?
Der Heizkörper besitzt 2 Anschlüsse G 1/2 Zoll unten und bietet zusätzlich 4 seitliche Anschlüsse G 1/2 Zoll nach ISO 228. Die Anschlussposition ist mit der Leitungsführung am Montageort abzustimmen.
Für den Anschluss verschiedener Rohrtypen sind die zum Rohrsystem und Heizkörperanschluss passenden Verbindungen auszuwählen.
Wie ist die Ventilgarnitur ausgestattet?
Die integrierte Ventilgarnitur ist für den 2-Rohr-Betrieb vorgesehen. Ein serienmäßig voreinstellbarer Ventileinsatz ermöglicht den Anbau von Thermostatventilköpfen mit Anschluss M30 x 1,5 mm.
Wie sind Material und Oberfläche ausgeführt?
Der Heizkörper besteht aus Stahlblech FE-PO 1 nach EN 10130 und EN 10131. Die Oberfläche ist mit Epoxidharzpulver beschichtet. Die Vorbehandlung umfasst Entfetten, Phosphatieren und Tauchgrundieren im KTL-Verfahren; die Pulverbeschichtung erfolgt nach DIN 55900.
Die Standardfarbe ist Weiß, RAL 9016.
Was gilt für Befestigung, Verkleidung und Lieferumfang?
- Diese Ausführung besitzt keine rückseitigen Befestigungslaschen.
- Das Schnellmontageset besitzt eine Aushebesicherung und eine höhenverstellbare Kunststoffauflage.
- Schrauben und Dübel sind enthalten.
- Typ 10 ist ohne Zierabdeckung und Seitenverkleidungen ausgeführt.
- Selbstdichtende Blind- und Entlüftungsstopfen aus vernickeltem Messing sind enthalten.
- Die Montageverpackung besteht aus Pappe, Schutzecken und Schrumpffolie.
Worauf ist bei der Auswahl zu achten?
Bauhöhe, Baulänge, Anschlusslage und Ventilseite müssen zur Einbausituation passen. Für den Thermostatventilkopf ist das Anschlussmaß M30 x 1,5 mm maßgeblich. Die Wärmeleistung ist für das geplante Vorlauf- und Rücklauftemperaturpaar auszuwählen.
Der maximale Betriebsdruck beträgt 10 bar, die maximale Temperatur 110 Grad C. Der Prüfdruck beträgt 13 bar und ist vom zulässigen Betriebsdruck zu unterscheiden.
Welche Leistungsprüfung und Garantie gelten?
Die Wärmeleistung wird nach EN 442 bestimmt und ist bei WSP-CERT registriert. Der Heizkörper trägt das RAL-Gütezeichen. Die Garantie beträgt 10 Jahre.
Welche Wärmeleistung erreicht diese Variante?
Die Werte nach EN 442 gelten bei 20 Grad C Raumtemperatur. Das Temperaturpaar bezeichnet Vorlauf und Rücklauf des Heizungswassers.
| Merkmal | Wert |
|---|---|
| Vorlauf/Rücklauf 55/45 Grad C | 64 Watt |
| Vorlauf/Rücklauf 75/65 Grad C | 125 Watt |
Welche technischen Merkmale sind relevant?
| Merkmal | Wert |
|---|---|
| Hersteller | PURMO |
| Bauhöhe | 300 mm |
| Baulänge | 400 mm |
| Farbe | Weiß, RAL 9016 |
| Baureihe | Plan Ventil Compact |
| Typ | 10 |
| Material | Stahlblech FE-PO 1 nach EN 10130 und EN 10131 |
| Beschichtung | Epoxidharzpulver, Pulverbeschichtung nach DIN 55900 |
| Unterer Anschluss | 2 x G 1/2 Zoll |
| Seitliche Anschlüsse | 4 x G 1/2 Zoll nach ISO 228 |
| Thermostatkopfanschluss | M30 x 1,5 mm |
| Ventileinsatz | Serienmäßig voreinstellbar |
| Betriebsart | 2-Rohr-Betrieb |
| Maximaler Betriebsdruck | 10 bar |
| Prüfdruck | 13 bar |
| Maximale Temperatur | 110 Grad C |
| Anwendung | Warmwasserheizungsanlagen nach DIN 4751 |
| Wärmeleistungsprüfung | EN 442, bei WSP-CERT registriert |
| Gütezeichen | RAL |
| Garantie | 10 Jahre |
| Ausführung: | 10 |
|---|---|
| Farbe: | Weiss |
| Höhe: | 300 mm |
| Klappbar: | nein |
| Länge: | 400 mm |
| RAL-Nummer: | 9016 |
| Tiefe: | 59 mm |
| Werkstoff: | Stahl |
| Name: | PG Germany GmbH |
|---|---|
| Anschrift: | Lierestr. 68, 38690 Goslar, Deutschland |
| Telefon: | +49 5324 808 0 |
| Kontakt: | info@purmo.de |
| Impressum: | https://www.purmo.com/de-de/datenschutzbestimmungen/impressum |
