PURMO Flachheizkörper Plan Ventil Compact Typ 11 BH 300 BL 400 Links

184,88 €
- Eleganter Heizkörper mit glatter Front, leicht zu reinigen
- Anschlüsse: 2 x G 1/2 Zoll unten, 4 x G 1/2 Zoll seitlich möglich nach ISO 228
- Mit integrierter Ventilgarnitur serienmäßig voreinstellbar
- inklusive Befestigungsmaterial sowie inklusive selbstdichtende Blind- und Entlüftungsstopfen
- Wärmeabgabe bei 55/45: 109 Watt, bei 75/65: 212 Watt
Nicht lagernd, Bestellb., Zustellung voraussichtlich in 29 bis 33 Tagen
Produktinformationen "PURMO Flachheizkörper Plan Ventil Compact Typ 11 BH 300 BL 400 Links"

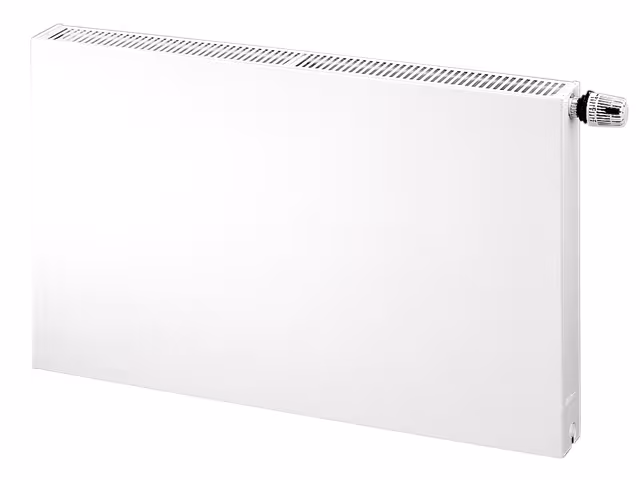

PURMO Flachheizkörper Plan Ventil Compact Typ 11 BH 300 BL 400 Links
Wofür wird der Ventilheizkörper verwendet?
Der PURMO Plan Ventil Compact Typ 11 dient der Raumbeheizung in Warmwasserheizungsanlagen nach DIN 4751. Die Plan-Ausführung besitzt eine glatte, planebene Front.
Diese Variante hat eine Bauhöhe von 300 mm und eine Baulänge von 400 mm. Die Abmessungen sind mit dem vorgesehenen Montageplatz und der Leitungsführung abzugleichen.
Die glatte Front erleichtert die Reinigung der sichtbaren Heizkörperoberfläche.
Welche Anschlüsse stehen zur Verfügung?
Der Heizkörper besitzt 2 Anschlüsse G 1/2 Zoll unten und bietet zusätzlich 4 seitliche Anschlüsse G 1/2 Zoll nach ISO 228. Die Anschlussposition und die Gewindegröße sind mit den vorgesehenen Rohrverbindungen abzustimmen.
Für den Anschluss verschiedener Rohrtypen sind die zum jeweiligen Rohrsystem und Heizkörperanschluss passenden Verbindungen auszuwählen.
Wie ist die integrierte Ventilgarnitur ausgestattet?
Der Heizkörper besitzt eine integrierte Ventilgarnitur mit serienmäßig voreinstellbarem Ventileinsatz. Für den Anbau von Thermostatventilköpfen ist das Anschlussmaß M30 x 1,5 mm vorgesehen.
Die Ventilgarnitur ist für den 2-Rohr-Betrieb vorgesehen.
Welche Ventilseite besitzt diese Variante?
Diese Variante ist als linke Ventilausführung ausgeführt. Die linke Ventilseite ist bei der Planung von Anschluss und Bedienzugang zu berücksichtigen.
Wie sind Material und Oberfläche ausgeführt?
Der Heizkörper besteht aus Stahlblech FE-PO 1 nach EN 10130 und EN 10131. Die Oberfläche ist mit Epoxidharzpulver beschichtet. Die Vorbehandlung umfasst Entfetten, Phosphatieren und Tauchgrundieren im KTL-Verfahren; die Pulverbeschichtung erfolgt nach DIN 55900.
Die Standardfarbe ist Weiß, RAL 9016.
Wie wird der Heizkörper befestigt?
- Die Befestigung dieser Baulänge erfolgt über 4 Laschen.
- Das Schnellmontageset besitzt eine Aushebesicherung und eine höhenverstellbare Kunststoffauflage.
- Schrauben und Dübel gehören zum Lieferumfang.
Welche Verkleidung, Stopfen und Verpackung sind enthalten?
- Zierabdeckung und Seitenverkleidungen gehören zur Ausführung.
- Selbstdichtende Blind- und Entlüftungsstopfen aus vernickeltem Messing sind enthalten.
Worauf ist bei der Auswahl zu achten?
Bauhöhe und Baulänge bestimmen den benötigten Montageplatz. Anschlussposition und Ventilseite müssen zur vorgesehenen Rohrführung und Bedienung passen. Bei der Auswahl eines Thermostatventilkopfes ist das Anschlussmaß M30 x 1,5 mm maßgeblich.
Der Betriebsdruck beträgt maximal 10 bar, der Prüfdruck 13 bar und die maximale Temperatur 110 Grad C. Die Betriebsbedingungen der Heizungsanlage sind mit diesen Grenzen abzugleichen; der Prüfdruck ist nicht als zulässiger Betriebsdruck zu verwenden.
Welche Leistungsprüfung und Garantie gelten?
Die Wärmeleistung wird nach EN 442 bestimmt und ist bei WSP-CERT registriert. Der Heizkörper trägt das RAL-Gütezeichen. Die Garantie beträgt 10 Jahre.
Welche technischen Daten gelten?
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | PURMO |
| Baureihe | Plan Ventil Compact |
| Typ | 11 |
| Bauhöhe (BH) | 300 mm |
| Baulänge (BL) | 400 mm |
| Betriebsart | 2-Rohr-Betrieb |
| Ventilseite dieser Variante | Links |
| Material | Stahlblech FE-PO 1 nach EN 10130 und EN 10131 |
| Beschichtung | Epoxidharzpulver, Pulverbeschichtung nach DIN 55900 |
| Front | Glatt, planeben |
| Unterer Anschluss | 2 x G 1/2 Zoll |
| Seitliche Anschlüsse | 4 x G 1/2 Zoll nach ISO 228 |
| Thermostatkopfanschluss | M30 x 1,5 mm |
| Ventileinsatz | Serienmäßig voreinstellbar |
| Farbe | RAL 9016, Weiß |
| Maximaler Betriebsdruck | 10 bar |
| Prüfdruck | 13 bar |
| Maximale Temperatur | 110 Grad C |
| Anwendung | Warmwasserheizungsanlagen nach DIN 4751 |
| Wärmeleistungsprüfung | EN 442, bei WSP-CERT registriert |
| Gütezeichen | RAL |
| Garantie | 10 Jahre |
Welche Wärmeleistung erreicht diese Variante?
Die Wärmeleistungswerte nach EN 442 gelten bei 20 Grad C Raumtemperatur. Das Temperaturpaar bezeichnet Vorlauf und Rücklauf des Heizungswassers. Für die Auslegung ist der Wert der vorgesehenen Betriebsweise maßgeblich.
| Technisches Merkmal | Wert |
|---|---|
| Vorlauf/Rücklauf 55/45 Grad C | 109 Watt |
| Vorlauf/Rücklauf 75/65 Grad C | 212 Watt |
| Ausführung: | 11 |
|---|---|
| Farbe: | Weiss |
| Höhe: | 300 mm |
| Klappbar: | nein |
| Länge: | 400 mm, 400 mm (links) |
| RAL-Nummer: | 9016 |
| Tiefe: | 62 mm |
| Werkstoff: | Stahl |
