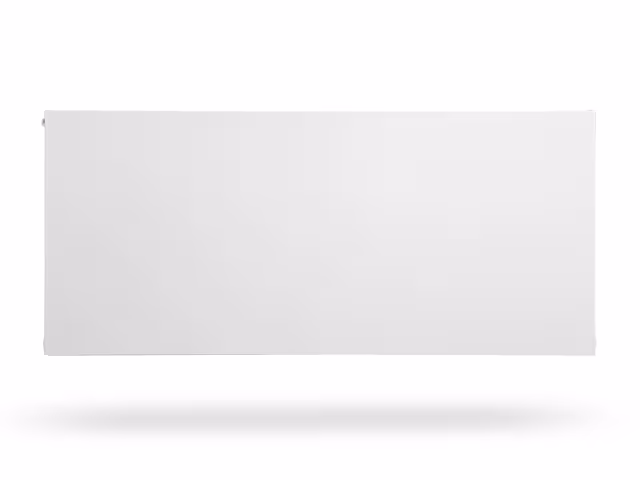

PURMO Flachheizkörper Plan Ventil Compact Typ 22 BH 300 BL 400 Links

207,52 €
- Eleganter Heizkörper mit glatter Front, leicht zu reinigen
- Anschlüsse: 2 x G 1/2 Zoll unten, 4 x G 1/2 Zoll seitlich möglich nach ISO 228
- Typ 22 mit einer Bauhöhe von 300mm
- inklusive Befestigungsmaterial sowie inklusive selbstdichtende Blind- und Entlüftungsstopfen
- Wärmeabgabe bei 55/45: 191 Watt, bei 75/65: 375 Watt
Nicht lagernd, Bestellb., Zustellung voraussichtlich in 29 bis 33 Tagen
Produktinformationen "PURMO Flachheizkörper Plan Ventil Compact Typ 22 BH 300 BL 400 Links"
PURMO Flachheizkörper Plan Ventil Compact Typ 22 BH 300 BL 400 Links
Wofür wird der Ventilheizkörper verwendet?
Der PURMO Plan Ventil Compact Typ 22 dient der Raumbeheizung in Warmwasserheizungsanlagen nach DIN 4751. Die Plan-Ausführung besitzt eine flache, glatte Frontplatte.
Diese Variante hat eine Bauhöhe von 300 mm und eine Baulänge von 400 mm. Die Maße sind mit der verfügbaren Wandfläche und den vorgesehenen Heizungsanschlüssen abzugleichen.
Die glatte Front erleichtert die Reinigung der sichtbaren Oberfläche.
Welche Anschlussmöglichkeiten sind vorhanden?
Der Heizkörper besitzt 2 Anschlüsse G 1/2 Zoll unten und bietet zusätzlich 4 seitliche Anschlüsse G 1/2 Zoll nach ISO 228. Für die Montage ist die Anschlussposition mit der Leitungsführung abzustimmen.

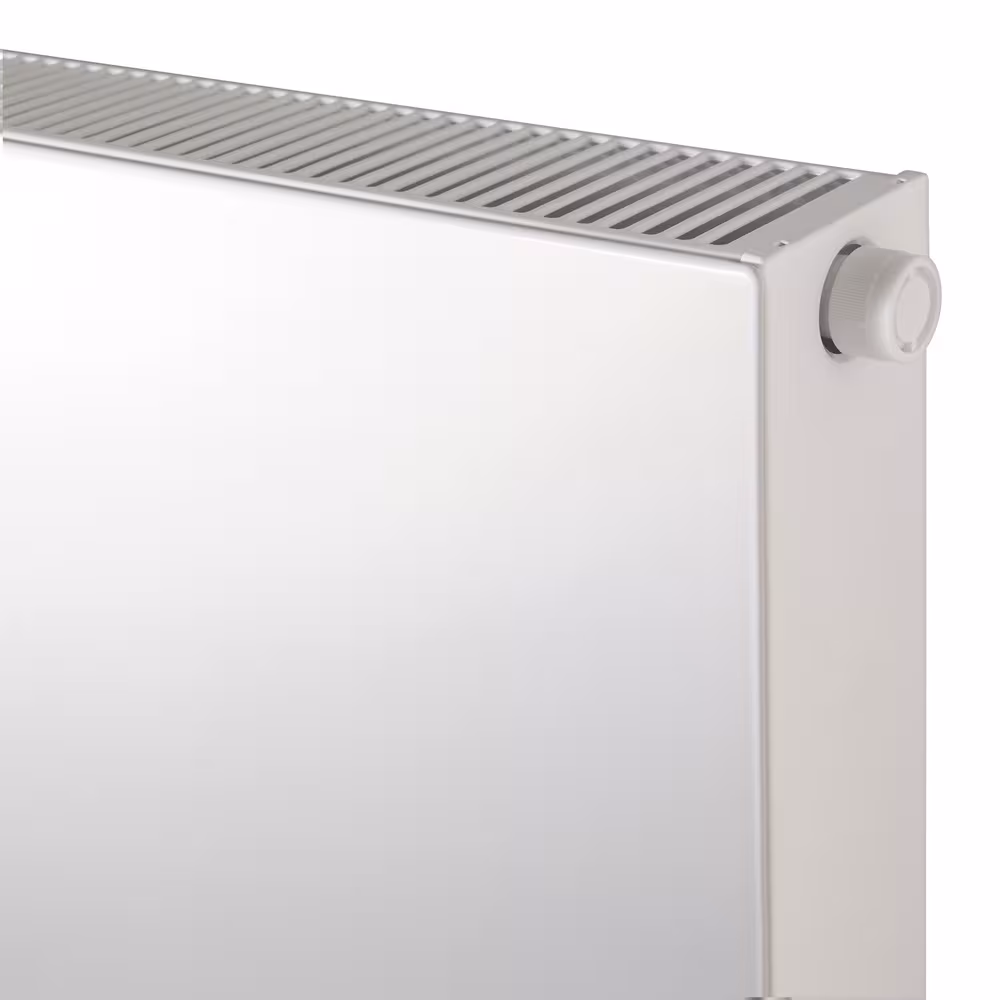

Wie ist die Ventilgarnitur ausgestattet?
Die integrierte Ventilgarnitur besitzt einen serienmäßig voreinstellbaren Ventileinsatz. Für den Anbau eines Thermostatventilkopfes ist das Anschlussmaß M30 x 1,5 mm vorgesehen.
Die Ventilgarnitur ist für den 2-Rohr-Betrieb vorgesehen.
Diese Variante ist mit linker Ventilausführung bezeichnet. Die linke Ventilseite ist bei der Planung von Anschluss und Bedienzugang zu berücksichtigen.
Für den Anschluss verschiedener Rohrtypen sind zum jeweiligen Rohrsystem und Heizkörperanschluss passende Verbindungen auszuwählen.
Wie sind Material und Oberfläche ausgeführt?
Der Heizkörper besteht aus Stahlblech FE-PO 1 nach EN 10130 und EN 10131. Die Oberfläche ist mit Epoxidharzpulver beschichtet.
Die Oberflächenbehandlung umfasst Entfetten, Phosphatieren, Tauchgrundieren im KTL-Verfahren und Pulverbeschichten nach DIN 55900.
Die Standardfarbe ist Weiß, RAL 9016.
Wie wird der Heizkörper befestigt und geliefert?
- Die Ausführung Typ 22 ist ohne Befestigungslaschen vorgesehen.
- Höhenverstellbares Schnellmontageset mit Aushebesicherung und Kunststoffauflage.
- Schrauben und Dübel gehören zum Lieferumfang.
- Selbstdichtende Blind- und Entlüftungsstopfen aus vernickeltem Messing sind enthalten.
- Zierabdeckung und Seitenverkleidungen gehören zur Ausführung.
Worauf ist bei der Auswahl zu achten?
Bauhöhe, Baulänge, Anschlussposition und Ventilseite sind mit dem Einbauplatz abzugleichen. Das Anschlussmaß M30 x 1,5 mm ist bei der Auswahl des Thermostatventilkopfes zu beachten. Die zulässigen Betriebsgrenzen betragen 10 bar und maximal 110 Grad C; der Prüfdruck beträgt 13 bar.
Welche Leistungsprüfung und Garantie gelten?
Die Wärmeleistung wird nach EN 442 bestimmt und ist bei WSP-CERT registriert. Der Heizkörper trägt das RAL-Gütezeichen. Die Garantie beträgt 10 Jahre.
Welche Wärmeleistung erreicht diese Variante?
Die Wärmeleistungswerte nach EN 442 gelten bei 20 Grad C Raumtemperatur. Das Temperaturpaar bezeichnet Vorlauf und Rücklauf des Heizungswassers; für die Auswahl ist der zur vorgesehenen Betriebsweise passende Wert maßgeblich.
| Merkmal | Wert |
|---|---|
| Vorlauf/Rücklauf 55/45 Grad C | 191 Watt |
| Vorlauf/Rücklauf 75/65 Grad C | 375 Watt |
Welche technischen Merkmale sind relevant?
| Merkmal | Wert |
|---|---|
| Hersteller | PURMO |
| Baureihe | Plan Ventil Compact |
| Typ | 22 |
| Bauhöhe (BH) | 300 mm |
| Baulänge (BL) | 400 mm |
| Betriebsart | 2-Rohr-Betrieb |
| Ventilseite dieser Variante | Links |
| Material | Stahlblech FE-PO 1 nach EN 10130 und EN 10131 |
| Beschichtung | Epoxidharzpulver |
| Unterer Anschluss | 2 x G 1/2 Zoll |
| Seitliche Anschlüsse | 4 x G 1/2 Zoll nach ISO 228 |
| Thermostatkopfanschluss | M30 x 1,5 mm |
| Ventileinsatz | Serienmäßig voreinstellbar |
| Farbe | RAL 9016, Weiß |
| Betriebsdruck | 10 bar |
| Prüfdruck | 13 bar |
| Maximale Temperatur | 110 Grad C |
| Wärmeleistungsprüfung | EN 442, bei WSP-CERT registriert |
| Gütezeichen | RAL |
| Garantie | 10 Jahre |
| Anwendungsbereich | Warmwasserheizungsanlagen nach DIN 4751 |
| Ausführung: | 22 |
|---|---|
| Farbe: | Weiss |
| Höhe: | 300 mm |
| Klappbar: | nein |
| Länge: | 400 mm, 400 mm (links) |
| RAL-Nummer: | 9016 |
| Tiefe: | 104 mm |
| Werkstoff: | Stahl |
