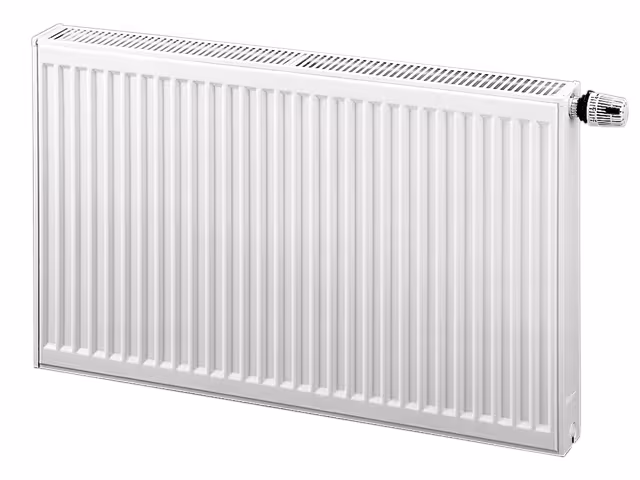

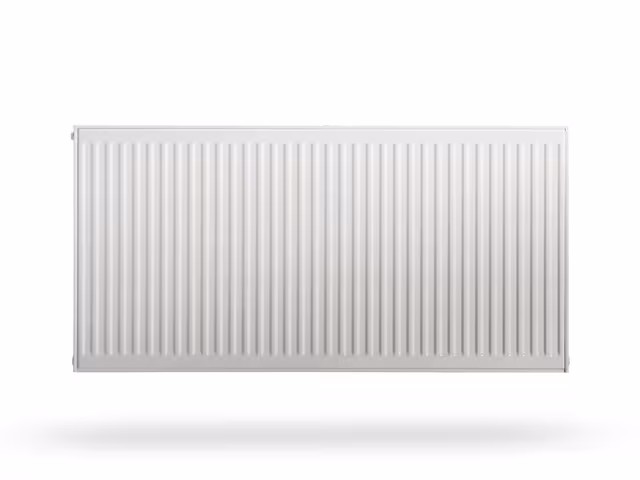

PURMO Flachheizkörper Plint - Ventil Compact Typ 22 BH 200 BL 600

PURMO Flachheizkörper Plint - Ventil Compact Typ 22 BH 200 BL 600 – profilierte Front für warmwasserbasierte Heizsysteme in niedriger Bauform

Wofür wird Flachheizkörper Plint - Ventil Compact Typ 22 BH 200 BL 600 verwendet?
Flachheizkörper Plint - Ventil Compact Typ 22 BH 200 BL 600 wird als Flachheizkörper zur Wärmeabgabe in geschlossenen warmwasserbasierten Heizsystemen eingesetzt.

Welche Merkmale und praktischen Vorteile sind relevant?

• Wärmeleistung: Gemessen nach EN 442 und bei der WSP-CERT registriert
• Ventilgarnitur: Standardmäßig rechts, auf Wunsch als Sonderanfertigung links ohne Mehrpreis lieferbar
• Ventileinsatz leistungsmäßig werkseitig voreingestellt und farbig gekennzeichnet
• Mit Zierabdeckung und Seitenverkleidungen, fertig montiert (Typen 10 ohne Zierabdeckung und Seitenverkleidungen)
• verpackt mit Pappe, Schutzecken und umweltfreundlicher Schrumpffolie
• Medium Wasser
• Heizkörper mit 2x 1/2" unten seilich und 4x 1/2" seitlichen Anschlüssen
• Mit integrierter Ventilgarnitur serienmäßig voreinstellbar
• ohne Befestigungsmaterial sowie inklusive selbstdichtende Blind- und Entlüftungsstopfen

Worauf ist bei der Auswahl zu achten?
Abzugleichen sind Typ 22, Bauhöhe 200 mm, Baulänge 600 mm, Anschlussart, Wärmeleistung bei der vorgesehenen Systemtemperatur. Für die niedrige Bauform ist das laut Produktdaten nicht enthaltene Befestigungsmaterial gesondert einzuplanen. Anschlussseite und Ventilgarnitur sind entsprechend der Einbausituation auszuwählen.

Welche technischen Merkmale sind relevant?

Technisches Merkmal	Wert
Typ	Typ 22
Bauhöhe	Bauhöhe 200 mm
Baulänge	Baulänge 600 mm
Technisches Merkmal	Blechnenndicke: 1,25 mm
Norm / Prüfung	Anwendung: Warmwasserheizungsanlagen nach DIN 4751
Beschichtung	Beschichtung: Entfettet, phosphatiert, tauchgrundiert im KTL-Verfahren und pulverbeschichtet nach DIN 55900
Farbe	RAL-Gütezeichen: 10 Jahre Garantie
Baulänge	Ohne Laschen: (außer Typ 11 mit 4 rückseitigen Laschen, ab BL 1800 mm 6 Laschen)
Material	Federzughalterung: Mit Kunststoffauflage und Aushebesicherung (außer Typ 11 mit Schnellmontageset, höhenverstellbar mit Kunststoffauflage)
Material	Inklusive: Schrauben und Dübel, selbstdichtendem Blind- und Entlüftungsstopfen aus vernickeltem Messing (Aufpreis im Heizkörperpreis enthalten)
Wärmeleistung	55/45: 219 Watt
Wärmeleistung	75/65: 457 Watt
Material	Fertiglackierter, epoxidharzpulverbeschichteter Kompaktheizkörper aus Stahlblech FE-PO 1 nach EN 10130 und EN 10131 mit profilierter Front
Anschlüsse	Mit integrierter Ventilgarnitur und serienmäßig voreinstellbarem Ventileinsatz zum Anbau von Thermostatventilköpfen mit Anschluss M30x1,5 mm
Anschlüsse	Ventilgarnitur werksseitig für 2-Rohr-Betrieb, Anschlussmöglichkeit von unten mit Stahl-, Kupfer-, Metallverbund-, Weichstahl- oder Kunststoffrohr über entsprechende Anschlussverschraubungen
Anschlüsse	Anschlüsse 4 x G 1/2 Zoll seitlich möglich
Farbe	Farbe RAL 9016
Betriebsdruck	Betriebsdruck 10 bar
Prüfdruck	Prüfdruck 13 bar
Temperaturbereich	Temperatur max
Temperaturbereich	110 Grad C
Bauhöhe	Typ 22 mit einer Bauhöhe von 200mm
Wärmeleistung	Wärmeabgabe bei 55/45: 219 Watt, bei 75/65: 457 Watt
Hersteller	PURMO
