PURMO Flachheizkörper Ventil Compact M Flex Typ 22 BH 300 BL 400

121,18 €
- Eleganter Heizkörper mit 2x 1/2" unten mittig und 4x 1/2" seitlichen Anschlüssen
- Mit integrierter Ventilgarnitur serienmäßig voreinstellbar
- Typ 22 mit einer Bauhöhe von 300mm
- inklusive Befestigungsmaterial sowie inklusive selbstdichtende Blind- und Entlüftungsstopfen
- Wärmeabgabe bei 55/45: 195 Watt, bei 75/65: 384 Watt
Nicht lagernd, Bestellb., Zustellung voraussichtlich in 31 bis 37 Tagen
Produktinformationen "PURMO Flachheizkörper Ventil Compact M Flex Typ 22 BH 300 BL 400"

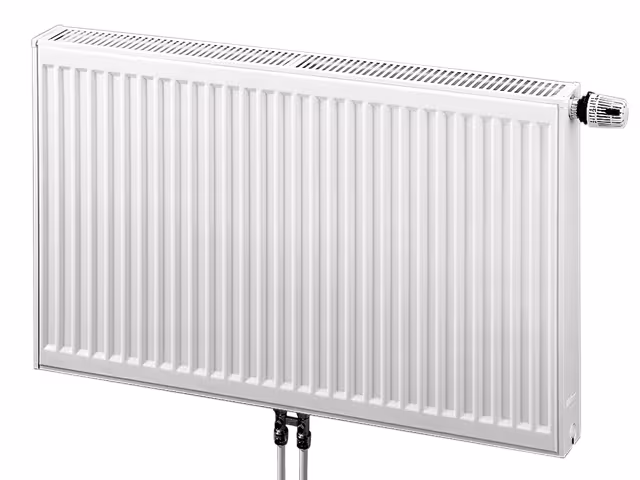

PURMO Flachheizkörper Ventil Compact M Flex Typ 22 BH 300 BL 400
Wofür wird der Flachheizkörper verwendet?

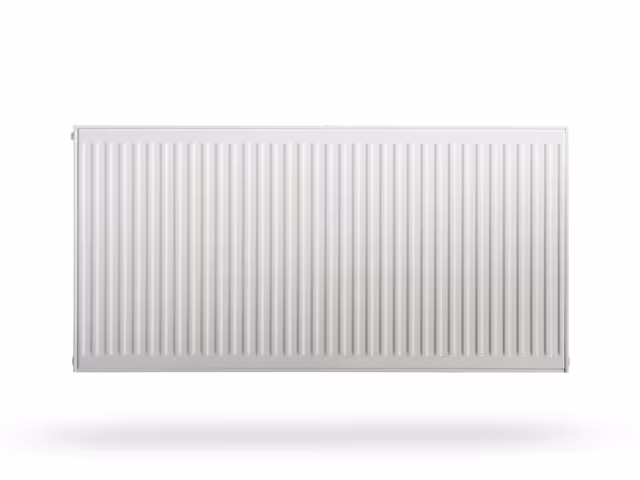

Der PURMO Ventil Compact M Flex Typ 22 dient der Raumbeheizung in Warmwasserheizungsanlagen nach DIN 4751. Die profilierte Front kennzeichnet die Compact-Ausführung.
Diese Variante hat eine Bauhöhe von 300 mm und eine Baulänge von 400 mm. Diese Maße legen den Platzbedarf an der vorgesehenen Wandfläche fest.
Welche Material- und Oberflächenmerkmale sind vorhanden?
Der Heizkörper besteht aus Stahlblech FE-PO 1 nach EN 10130 und EN 10131 mit einer Blechnenndicke von 1,25 mm. Die Oberfläche ist mit Epoxidharzpulver beschichtet.
Die Oberflächenbehandlung umfasst Entfetten, Phosphatieren und Tauchgrundieren im KTL-Verfahren sowie die Pulverbeschichtung nach DIN 55900.
Die Standardfarbe ist Weiß, RAL 9016. Weitere Farben sind auf Anfrage möglich.
Was ermöglicht der Mittenanschluss?
Der Heizkörper besitzt 2 x G 1/2 Zoll unten mittig und zusätzlich 4 x G 1/2 Zoll seitlich nach ISO 228. Die 6-Muffen-Technologie verbindet den unteren Mittenanschluss mit seitlichen Anschlussmöglichkeiten. Bei der Planung können die Rohrführung zum mittigen Anschluss und die Heizkörperabmessungen aufeinander abgestimmt werden.
Wie ist die Ventilgarnitur ausgestattet?
Die integrierte Ventilgarnitur ist werkseitig für den 2-Rohr-Betrieb vorgesehen. Ein serienmäßig voreinstellbarer Ventileinsatz ermöglicht den Anbau von Thermostatventilköpfen mit Anschluss M30 x 1,5 mm.
Der Ventileinsatz ist leistungsmäßig werkseitig voreingestellt und farbig gekennzeichnet.
Das Ventil kann von der rechten auf die linke Seite getauscht werden. Damit lässt sich die Ventilposition an die vorgesehene Bedienseite anpassen.
Für den Anschluss von unten mittig können Stahl-, Kupfer-, Metallverbund-, Weichstahl- oder Kunststoffrohre mit den jeweils passenden Anschlussverschraubungen verwendet werden.
Wie wird der Heizkörper befestigt und geliefert?
- Die Befestigung dieser Baulänge erfolgt an 4 Laschen.
- Höhenverstellbares Schnellmontageset mit Aushebesicherung.
- Das Schnellmontageset entspricht AK2 gemäß VDI 6036.
- Schrauben und Dübel gehören zum Lieferumfang.
- Selbstdichtende Blind- und Entlüftungsstopfen aus vernickeltem Messing sind enthalten.
- Der Aufpreis für die Blind- und Entlüftungsstopfen ist im Heizkörperpreis enthalten.
- Zierabdeckung und Seitenverkleidungen sind vormontiert.
Die Montageverpackung besteht aus Pappe, Schutzecken und Schrumpffolie.
Worauf ist bei der Auswahl zu achten?
Bauhöhe und Baulänge sind mit dem Montageplatz abzugleichen. Die Wärmeleistung ist passend zu den vorgesehenen Vorlauf- und Rücklauftemperaturen auszuwählen; Werte unterschiedlicher Temperaturpaare dürfen nicht gleichgesetzt werden. Zusätzlich sind die Anschlussposition und das Anschlussmaß des Thermostatventilkopfes zu berücksichtigen.
Welche Leistungsprüfung und Garantie gelten?
Die Wärmeleistung ist nach EN 442 geprüft und bei WSP-CERT registriert. Der Heizkörper trägt das RAL-Gütezeichen. Die Garantie beträgt 10 Jahre.
Welche technischen Daten gelten?
| Merkmal | Wert |
|---|---|
| Hersteller | PURMO |
| Baureihe | Ventil Compact M Flex |
| Typ | 22 |
| Bauhöhe (BH) | 300 mm |
| Baulänge (BL) | 400 mm |
| Unterer Anschluss | 2 x G 1/2 Zoll mittig |
| Seitliche Anschlüsse | 4 x G 1/2 Zoll nach ISO 228 |
| Betriebsart | 2-Rohr-Betrieb |
| Thermostatkopfanschluss | M30 x 1,5 mm |
| Ventileinsatz | Serienmäßig voreinstellbar |
| Material | Stahlblech FE-PO 1 nach EN 10130 und EN 10131 |
| Blechnenndicke | 1,25 mm |
| Beschichtung | Epoxidharzpulver |
| Anwendungsbereich | Warmwasserheizungsanlagen nach DIN 4751 |
| Medium | Wasser |
| Wärmeleistungsprüfung | EN 442, bei WSP-CERT registriert |
| Garantie | 10 Jahre |
| Farbe | RAL 9016, Weiß |
| Betriebsdruck | 10 bar |
| Prüfdruck | 13 bar |
| Maximale Temperatur | 110 Grad C |
Welche Wärmeleistung erreicht diese Variante?
Die folgenden Wärmeleistungswerte beziehen sich auf 20 Grad C Raumtemperatur. Das Temperaturpaar bezeichnet die Vorlauf- und Rücklauftemperatur des Heizungswassers.
| Merkmal | Wert |
|---|---|
| Vorlauf/Rücklauf 55/45 Grad C | 195 Watt |
| Vorlauf/Rücklauf 75/65 Grad C | 384 Watt |
| Höhe: | 300 mm |
|---|---|
| Länge: | 400 mm |
