Regelbox mit G-RTL Ventil | Rücklauftemperaturbegrenzer für Warmwasser Fußbodenheizung

Regelbox mit G-RTL Ventil | Rücklauftemperaturbegrenzer für Warmwasser Fußbodenheizung – Rücklauftemperaturregelung für Warmwasser-Fußbodenheizungen

Wofür wird die Regelbox verwendet?
Die Regelbox steuert die maximale Rücklauftemperatur einer Warmwasser-Fußbodenheizung dezentral. Das Ventil wird unter Beachtung der Fließrichtung in den Rücklauf eingebaut.

Welche Funktionen sind enthalten?

• RTL-Rücklauftemperaturbegrenzung.
• Selbsttätige Begrenzung ohne Fremdenergie.
• Wandeinbaukasten mit weißer Wandblende.

Worauf ist bei der Auswahl zu achten?
Ventilbauform, Einbauort im Rücklauf, Fließrichtung und erforderliche Raum- beziehungsweise Rücklauftemperaturregelung müssen zur Fußbodenheizung passen.

Welche technischen Merkmale sind relevant?

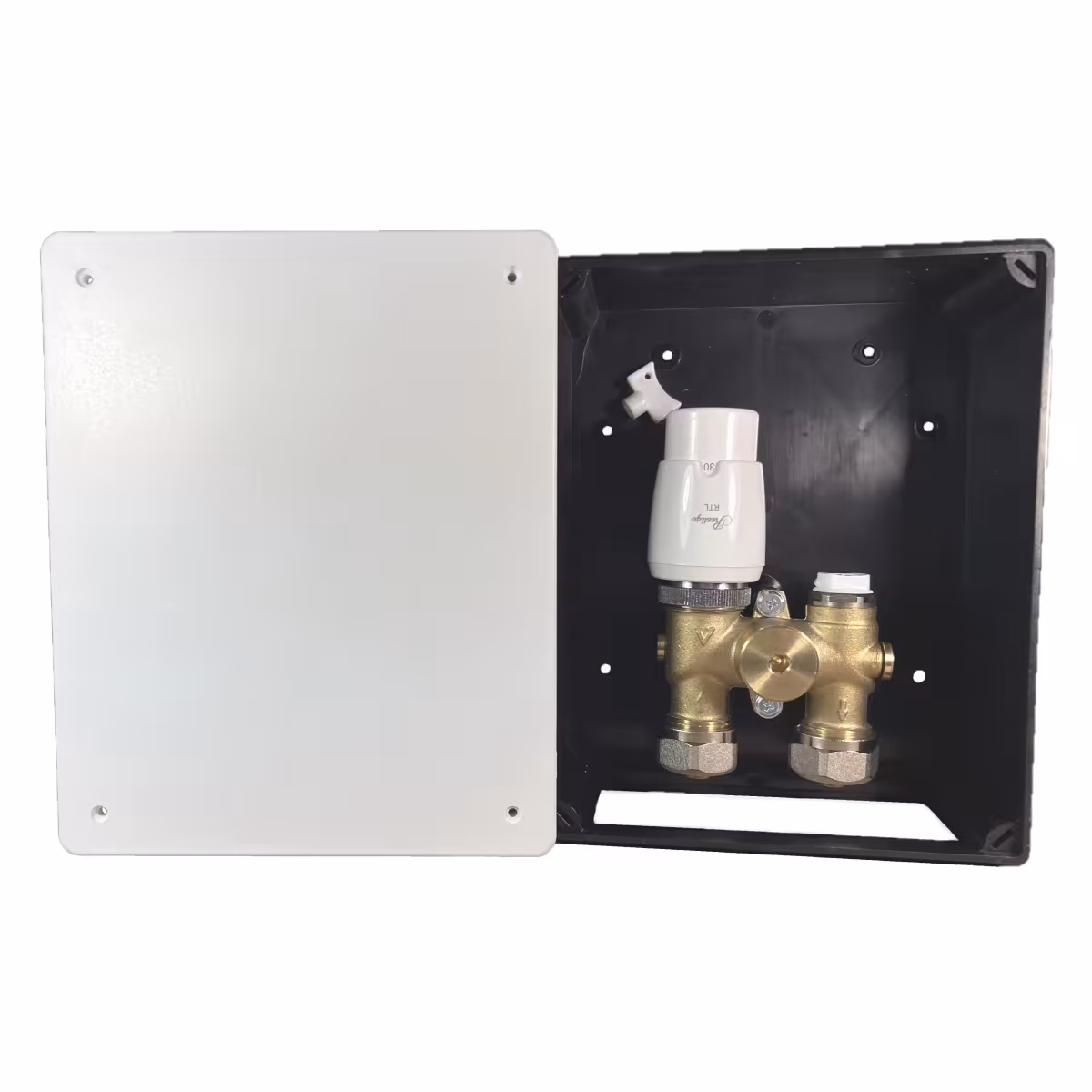

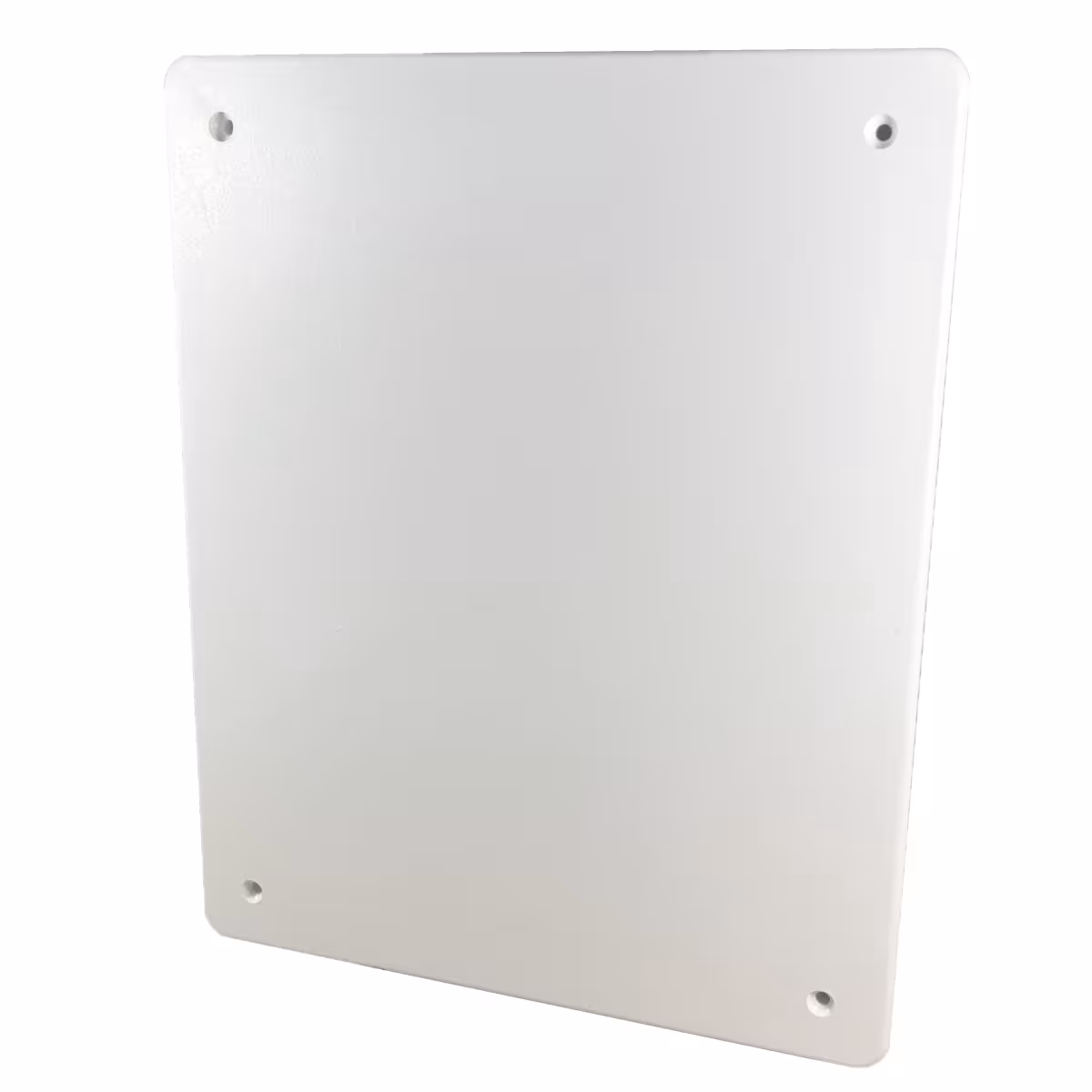

Regelbox mit Rü cklauftemperaturbegrenzer für Warmwasser-Fußbodenheizung RTL-Ventil im Wandeinbaukasten mit weißer Wandblende Bei der Kombination von Radiatoren- und Fußbodenheizungen an einer Heizungsanlage, wird dieses Ventil zur dezentralen Rücklauftemperatur-Steuerung einer Fußbodenheizung eingesetzt. Das RTL-Ventil sorgt selbstständig und ohne Fremdenergie für die Maximalbegrenzung der Rücklauftemperatur in der Fußbodenheizung. Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss das RTL - Ventil (unter Beachtung der Flussrichtung) im Rücklauf der Fußbodenheizung eingebaut sein. Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss geschlossene Wandblende Entlüftungsventil und Entlüftungsschlüssel inkl. 2x Klemmverschraubungen für Verbundrohr 16x2 mm Temperaturbereich 10 - 50 °C - stufenlos einstellbar Skalierung 10 = 10 °C | 20 = 20 °C | 30 = 30 °C | 40= 40 °C | 50 = 50 °C Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen Achsabstand 50 mm Maße HxBxT: 210 x 170 x 76 mm max. Betriebstemperatur 90°C max. Betriebsdruck 10 bar (1MPa) Prüfdruck 1,5 MPa KVS-Wert 1,2 max. Rohrlänge 100 lfm bei Rohr 16x2mm RTL-Thermostat Anschlussgewinde M30 x 1,5 Material Messing / ABS Kunststoff Farbe weiß / Oberfläche rau

Technisches Merkmal	Wert
Produkttyp	Regelbox
Heizsystem	Warmwasser-Fußbodenheizung
Regelfunktion	RTL-Rücklauftemperaturbegrenzung
Ventilbauform	im Wandeinbaukasten
Energiebedarf der RTL-Funktion	keine Fremdenergie
Hersteller	Howatech
