Regelbox TH-RTL Ventil | Raumthermostat & Rücklauftemperaturbegrenzer für Warmwasser Fußbodenheizung

Regelbox TH-RTL Ventil | Raumthermostat & Rücklauftemperaturbegrenzer für Warmwasser Fußbodenheizung – Rücklauftemperaturregelung für Warmwasser-Fußbodenheizungen

Wofür wird die Regelbox verwendet?
Die Regelbox steuert die maximale Rücklauftemperatur einer Warmwasser-Fußbodenheizung dezentral. Das Ventil wird unter Beachtung der Fließrichtung in den Rücklauf eingebaut. Ein Thermostatkopf regelt zusätzlich die Raumtemperatur.

Welche Funktionen sind enthalten?

• Raumthermostat und RTL-Rücklauftemperaturbegrenzung.
• Selbsttätige Begrenzung ohne Fremdenergie.

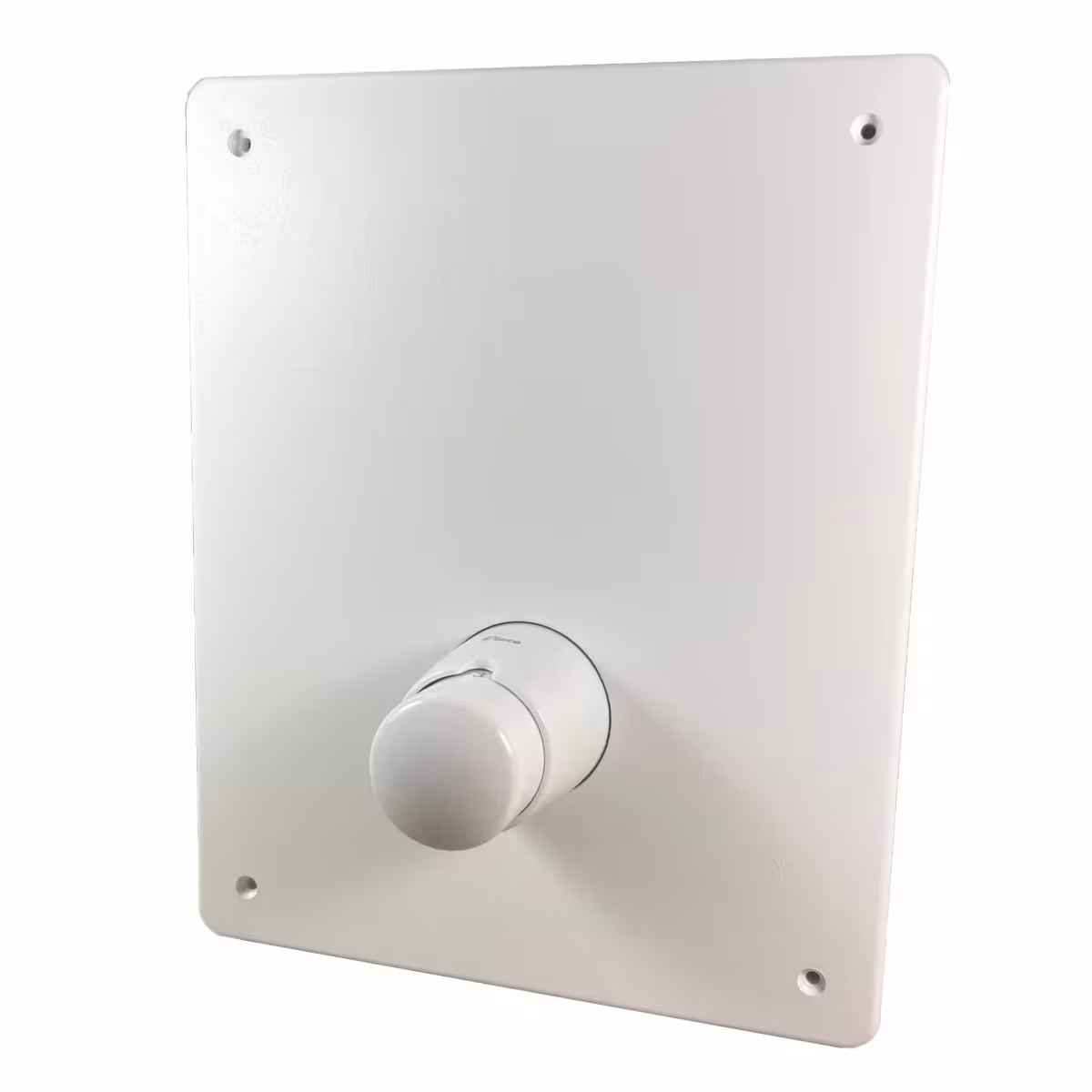

• Wandeinbaukasten mit weißer Wandblende.

Worauf ist bei der Auswahl zu achten?
Ventilbauform, Einbauort im Rücklauf, Fließrichtung und erforderliche Raum- beziehungsweise Rücklauftemperaturregelung müssen zur Fußbodenheizung passen.

Welche technischen Merkmale sind relevant?

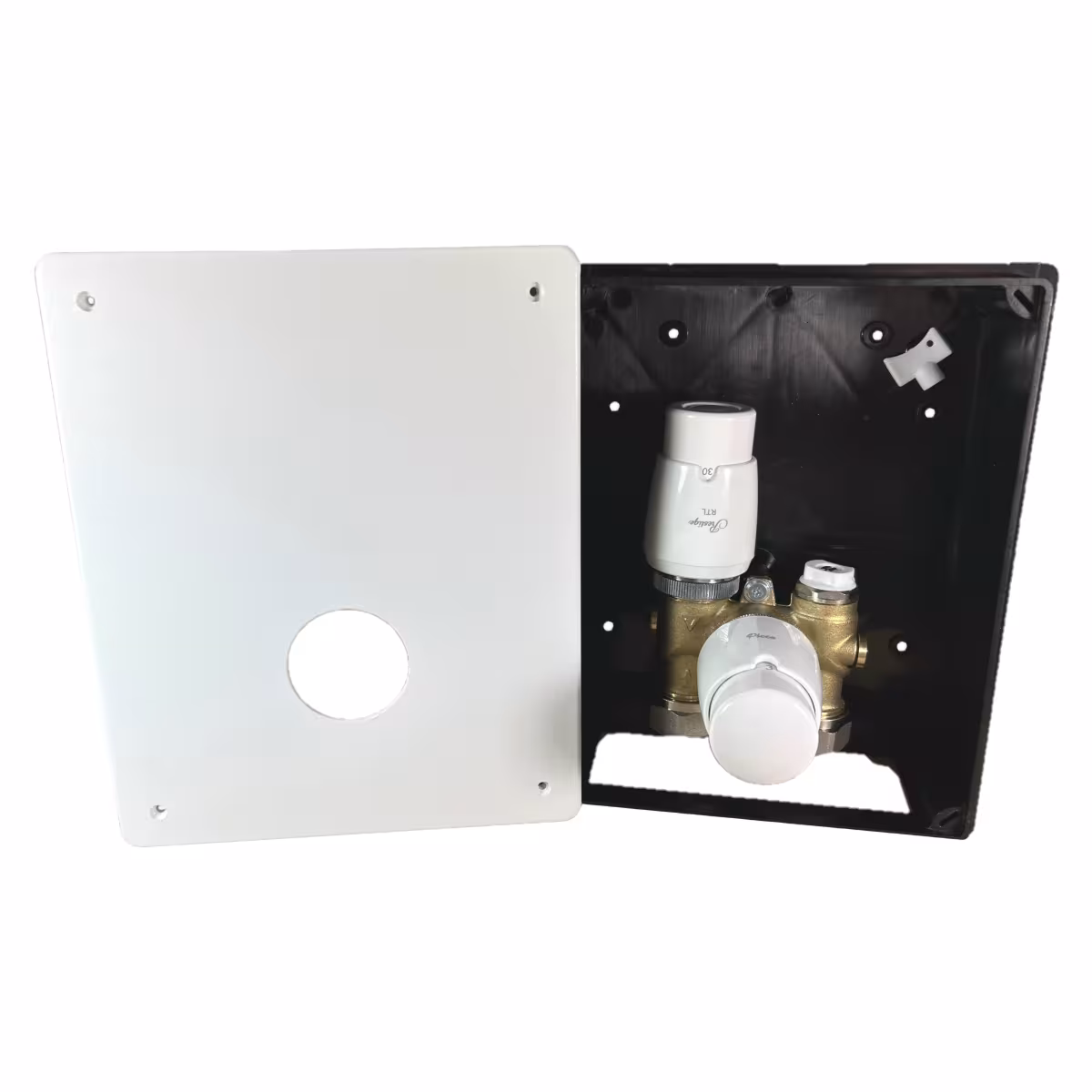

Regelbox mit Thermostat und Rü cklauftemperaturbegrenzer für Warmwasser-Fußbodenheizung Thermostatventil und RTL-Ventil im Wandeinbaukasten mit weißer Wandblende Bei der Kombination von Radiatoren- und Fußbodenheizungen an einer Heizungsanlage, wird dieses Ventil zur dezentralen Rücklauftemperatur-Steuerung einer Fußbodenheizung eingesetzt. Der Thermostatkopf regelt selbstständig die gewünschte Raumtemperatur, während das RTL-Ventil selbstständig und ohne Fremdenergie für die Maximalbegrenzung der Rücklauftemperatur in der Fußbodenheizung sorgt. Diese Kombination von Thermostat- und RTL-Ventil macht die Box zur perfekten Einzelraumregelung ohne zusätzliche Fremdenergie. Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss die TH-RTL Regelbox (unter Beachtung der Flussrichtung) im Rücklauf der Fußbodenheizung eingebaut sein. Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss Entlüftungsventil und Entlüftungsschlüssel inkl. 2x Klemmverschraubungen für Verbundrohr 16x2 mm Thermostat-Temperaturbereich 6 - 28 °C - stufenlos einstellbar RTL-Temperaturbereich 10 - 50 °C - stufenlos einstellbar Skalierung 1 = 10 °C | 2 = 20 °C | 3 = 30 °C | 4 = 40 °C | 5 = 50 °C Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen Achsabstand 50 mm Maße HxBxT: 210 x 170 x 76 mm max. Betriebstemperatur 90°C max. Betriebsdruck 10 bar (1MPa) Prüfdruck 1,5 MPa KVS-Wert 1,2 max. Rohrlänge 100 lfm bei Rohr 16x2mm RTL-Thermostat Anschlussgewinde M30 x 1,5 Material Messing / ABS Kunststoff Farbe weiß / Oberfläche rau

Technisches Merkmal	Wert
Produkttyp	Regelbox
Heizsystem	Warmwasser-Fußbodenheizung
Regelfunktion	Raumthermostat und RTL-Rücklauftemperaturbegrenzung
Ventilbauform	im Wandeinbaukasten
Energiebedarf der RTL-Funktion	keine Fremdenergie
Hersteller	Howatech
