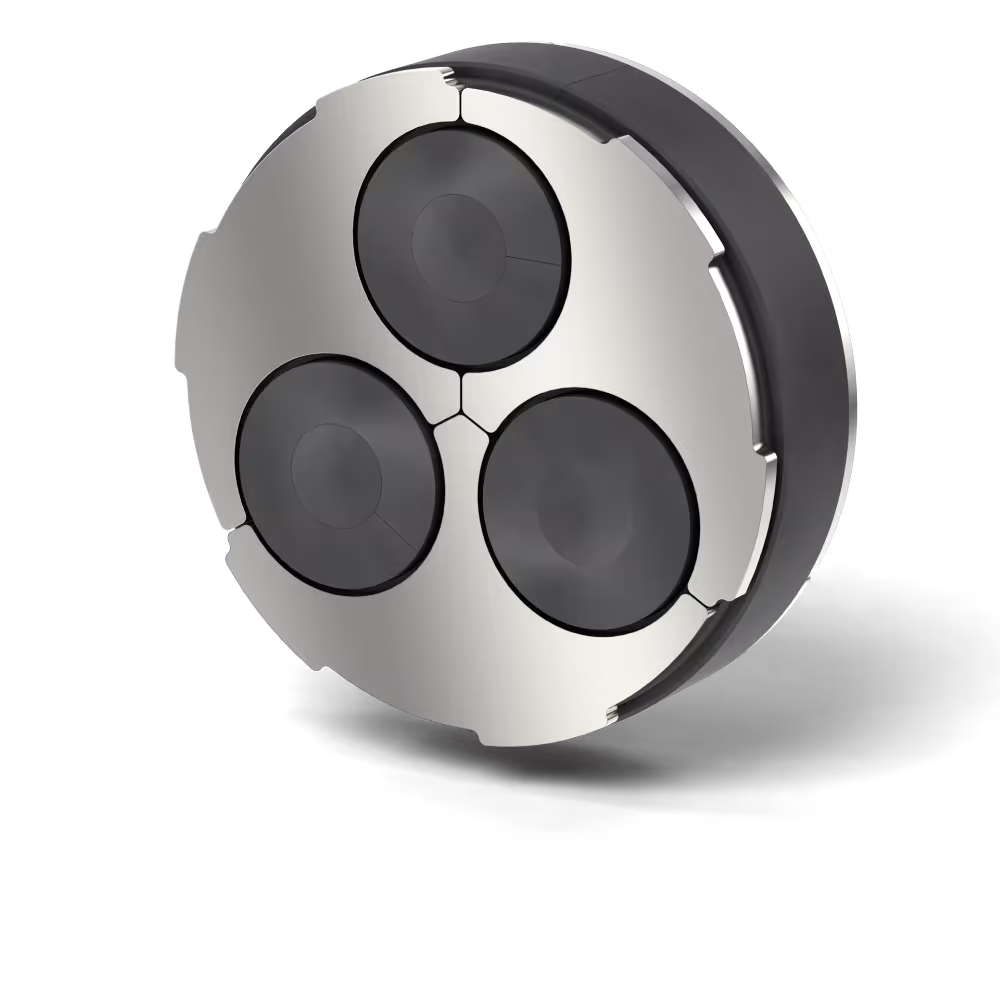

Systemeinsatz mit Zwiebelschnitteinsatz BKD150-E-ZS 1x(22-75mm)

Systemeinsatz mit Zwiebelschnitteinsatz BKD150-E-ZS 1x(22-75mm) – BKD150-Systemeinsatz zur variablen Kabelabdichtung

Wofür wird der BKD150 Zwiebelschnitteinsatz verwendet?
Der BKD150-E-ZS Systemeinsatz dichtet Kabel unterschiedlicher Durchmesser in BKD150-Dichtpackungen ab. Durch das Entfernen einzelner Gummiringe wird der Öffnungsdurchmesser an das jeweilige Kabel angepasst.

Welche Vorteile bietet der Systemeinsatz?

• Nachträglicher Einbau in BKD150-Dichtpackungen und Dichtpackungen anderer Hersteller.
• Montage ohne Schrumpftechnik.
• Sofort gas- und druckwasserdicht.
• Auswanderungsschutz durch Bajonett-Verrastung.
• Zertifizierte Gummi-Press-Dichtung.
• Abwinklungen der Medienrohre bis 8° möglich.
• Aufnahme axialer Bewegungen und schallisolierende Wirkung.

Worauf ist bei der Auswahl zu achten?
Bohrungsanzahl und Kabeldurchmesserbereich 1x(22-75mm) müssen zur Kabelbelegung passen. Es werden nur so viele Ringe entfernt, bis das Kabel vollständig vom Gummi umschlossen ist.

Welche technischen Merkmale sind relevant?

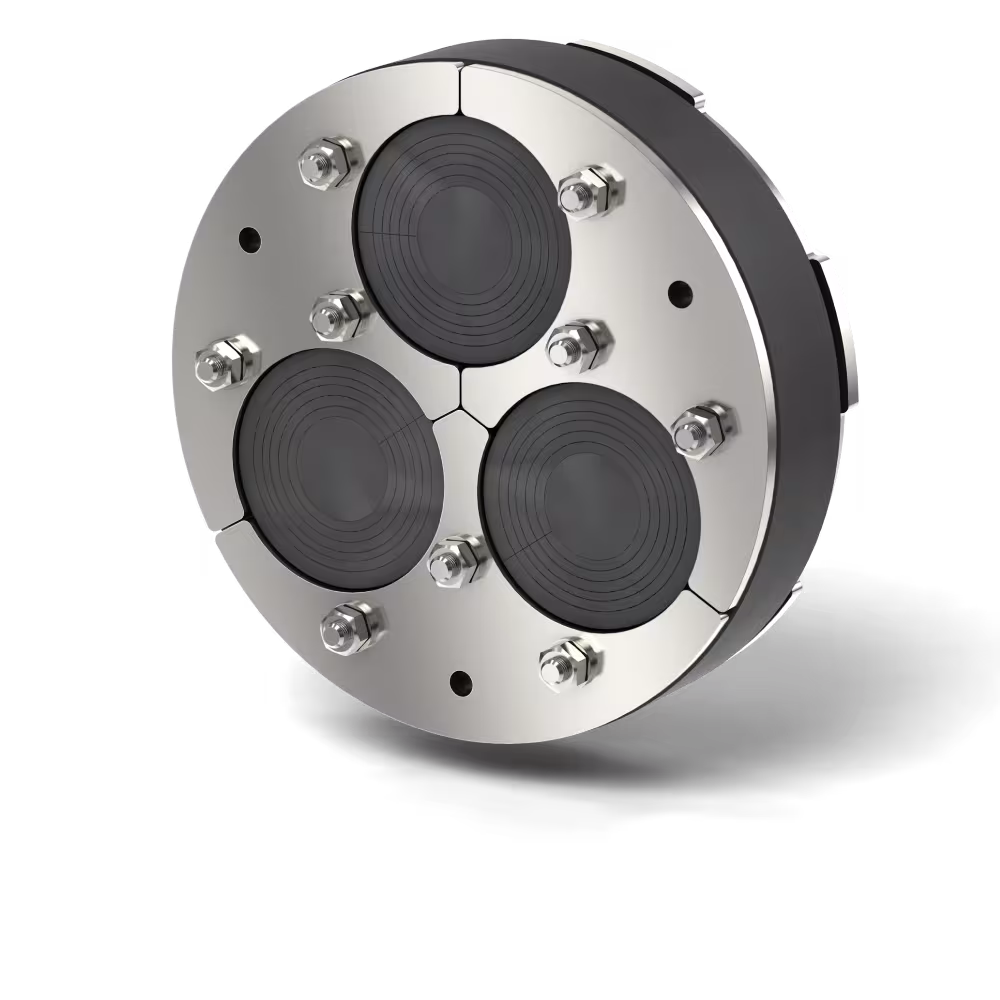

Die Bajonettverrastung hält den Einsatz im System; die Zwiebelschnitt-Ringe ermöglichen die Anpassung an verschiedene Kabeldurchmesser.

Technisches Merkmal	Wert
System	BKD 150
Ausführung / Kabelbereiche	1x(22-75mm)
Dichtprinzip	Zwiebelschnitt und Gummi-Press-Dichtung
Dichtheit	gas- und druckwasserdicht
Maximale Abwinklung	8°
Montage	nachträglich, ohne Schrumpfen
Hersteller	UGA System-Technik
