Artikel-Nr.:
242271
Hersteller:
UGA System-Technik
EAN:
4251582405875
Lagerbestand:
100

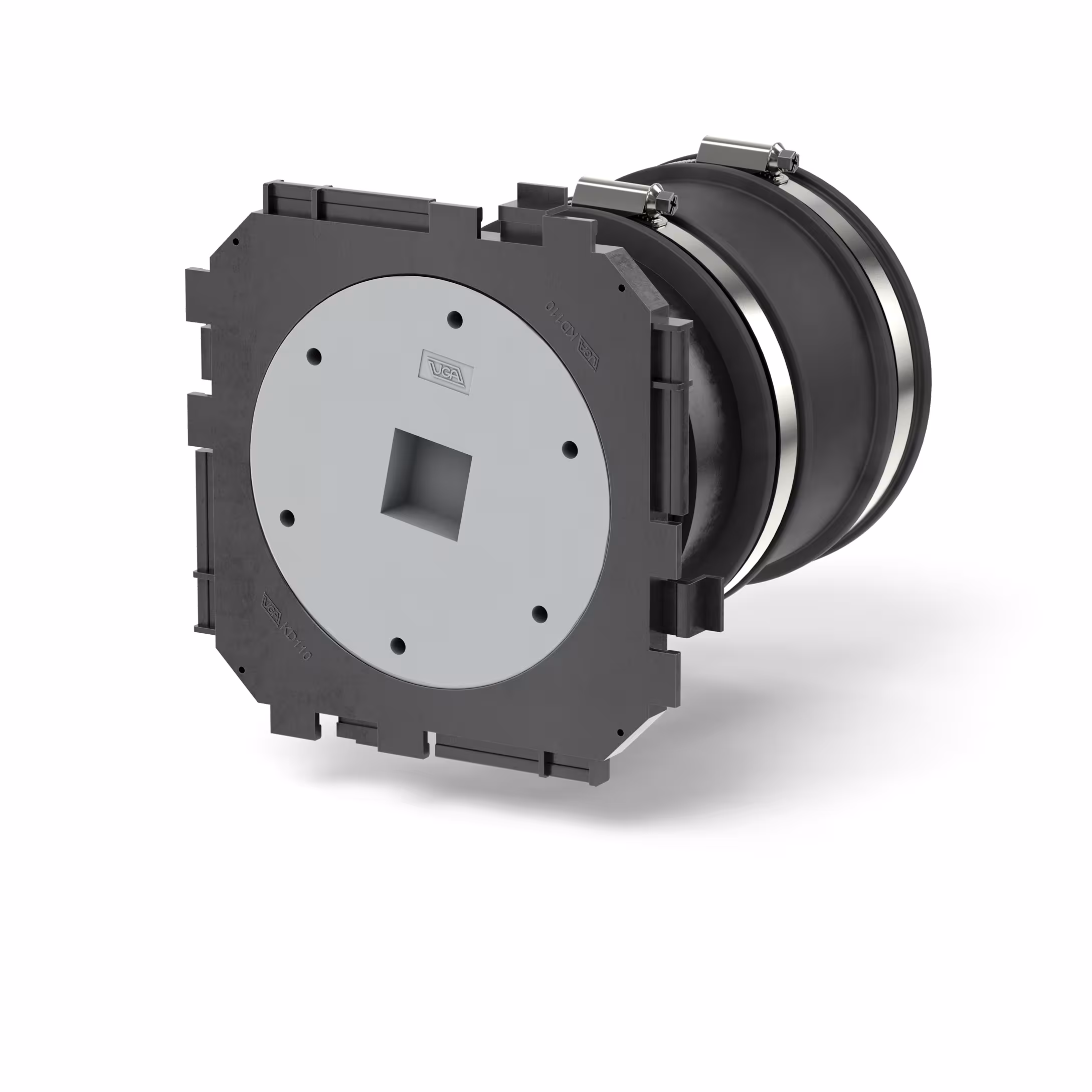

Produktinformationen "UGA 1-fach Dichtpackung Manschettentechnik Kabel Rohr Durchführung BKD150-K-MA125/200"
Ausführung: Spannbereich: 115 - 125 mm; Wandstärke: 200 mm
Bajonett-Einfachdichtpackung mit 3-Stegdichtung und Rohranschlussmuffe in Manschettentechnik (inklusive druckwasserdichtem Blinddeckel BKD-150D).
Die UGA-Manschettentechnik ermöglicht es, alle Arten von Rohren und Schläuchen mit dem BKD 150-System zu verbinden. Auch das nachträgliche Abdichten ist mit den UGA BKD 150-Systemeinsätzen mit integriertem Schutz gegen Auswandern möglich. Nach Betonage ist die Packung gas - und Druckwasserdicht.
Vorteile
- dauerhaft zuverlässige Abdichtung
- Schnelle und einfach Montage
- elastische Anschlussverbindung in Manschettentechnik
- zum Anschluss von Leerrohr- und Kabelschutzsystemen (z.B. KSS150)
- für glattwandige und Wellrohre
- einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze
- durch einfaches Zusammenstecken der Dichtpackungen Möglichkeit der Paketbildung
Technische Details:
- Gas- und wasserdicht bis 0,5 bar
- Rahmenmaß: 220 x 220 mm (pro Dichtpackung)
- Achsabstand: 210 mm
- Mindestwandstärke: 200 mm
- Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2
- Einbaurichtung ist festzulegen
Werkstoffangaben:
Dichtpackung (ABS) mit 3-Stegdichtung (TPE), Verschlussdeckel (ABS) mit Dichtlippe (TPE), Manschette (EPDM), Spannbänder (V2A)Achsabstand: | 210 mm |
---|---|
Gas- und Wasserdicht bis: | 0,5 bar |
KSS-Schlauch: | KSS110 |
Mindestwandstärke: | 200 mm |
Rahmenmaß: | 220 x 220 mm |
Spannbereich: | 110 - 125 mm |
