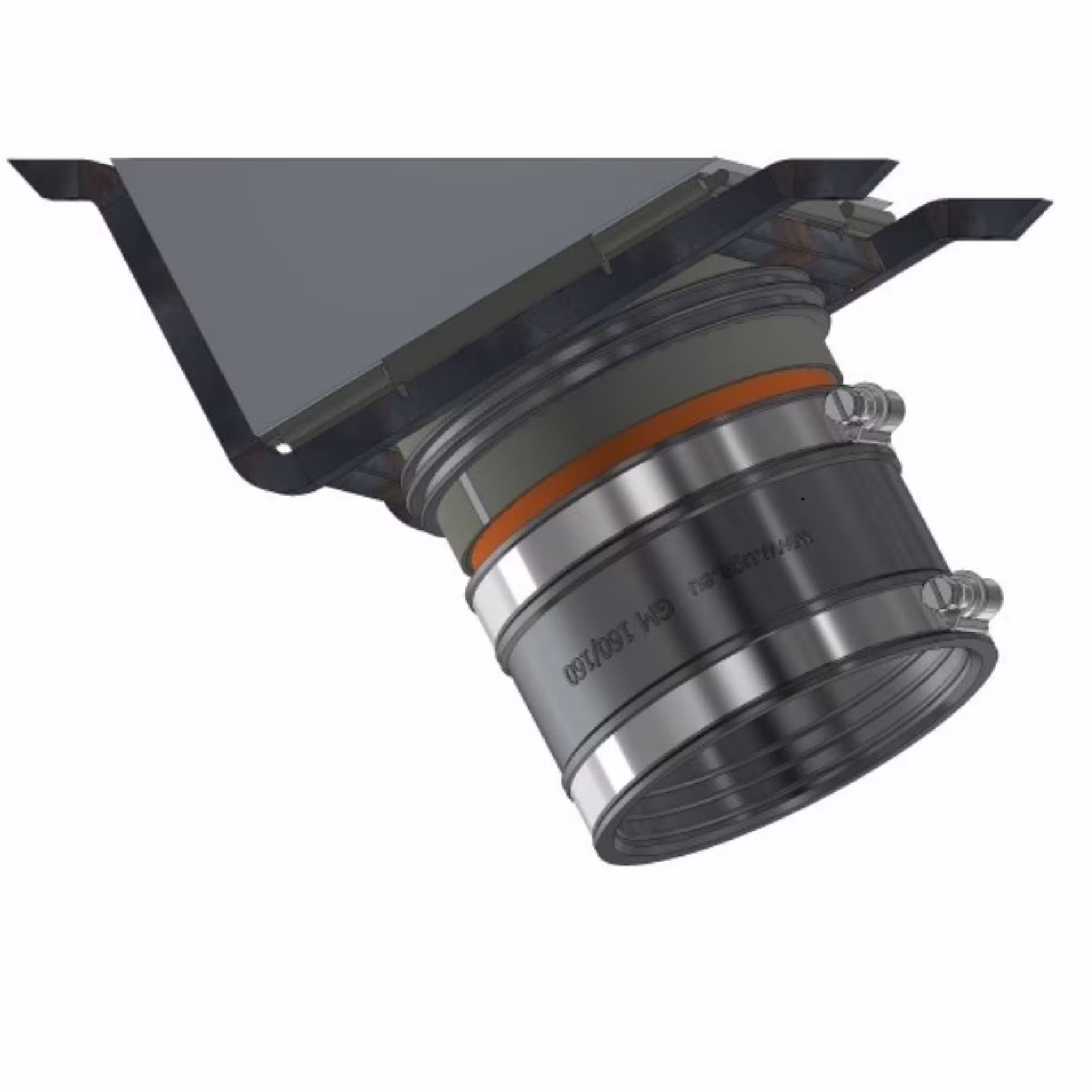

Bajonett Einfachschrägdichtpackung BKD150-K-S60-MA125/400

Ausführung: Winkel: 60°; Spannbereich: 110 - 125 mm; Länge: 400 mm; Mindestwandstärke: 650 mm

Bajonett-Schräg-Einfachdichtpackung mit 3-Stegdichtung und Rohranschlussmuffe in Manschettentechnik (inklusive druckwasserdichtem Blinddeckel BKD-150D). Ideal geeignet um starre Kabel knickfrei zu führen.

Die UGA-Manschettentechnik ermöglicht es, alle Arten von Rohren und Schläuchen mit dem BKD 150-System zu verbinden. Auch das nachträgliche Abdichten ist mit den UGA BKD 150-Systemeinsätzen mit integriertem Schutz gegen Auswandern möglich. Nach Betonage ist die Packung gas - und Druckwasserdicht.

Vorteile

• Schnelle und einfache Montage


• durch Blinddeckel bereits im Einbau gas- und druckwasserdicht


• dauerhaft zuverlässige Abdichtung


• einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze


• Für schräg geführte Kabeldurchgänge aus jeder Richtung


• ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS150)


• elastische Anschlussverbindung in Manschettentechnik zum Anschluss von Leerrohr- und Kabelschutzsystemen


• Hilfsrahmen aus Stahl mit Nagellöchern


• Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau

Technische Details

• Wasserdicht bis 0,5 bar


• Achsabstand: 210 mm


• Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2


• Einbaurichtung ist festzulegen bei Einfach Schrägdichtpackung


• Die Mindestbetonabdeckung von 200 mm nach WU-Richtlinie (Merkblatt H10) wird bei der Schrägdichtpackung BKD150-K-S30 erst ab einer Wandstärke von 350 mm (S45 - 400 mm) erreicht


• Paketbildung nur einreihig möglich


• Einbaurichtung ist festzulegen

Werkstoffangaben:

Dichtpackung (ABS), 3-Stegdichtung (TPE) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit Dichtunglippe (TPE), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St 37), manschette (EPDM), Spannbänder (V2A)
